Дизельная электростанция АД-150 ЯМЗ (150 кВт)

Двигатель
ЯМЗ
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
150 кВт / 188 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
165 кВт / 206 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Предлагаем дизельные генераторы (электростанции) мощностью 150 кВт на базе двигателей ЯМЗ напряжением 400В собственного производства.

Электростанции АД-150 могут обеспечивать основной энергией объекты в разных отраслях - вахтовые поселки, магазины, резервировать больницы и учебные заведения. Мощности 150 кВт достаточно для снабжения небольшого производства.

Менеджеры ПСМ порекомендуют к электростанции АД-150 специальные опции, необходимое для различных условий эксплуатации. Также вы сможете заказать установку агрегата в погодо- и шумозащитный кожух, контейнер и на шасси.

Все генераторы производства ПСМ серии АД-150 сертифицированы.

Серия АД «Буран»
от 12 до 400 кВт
Собираются на базе отечественных двигателей ЯМЗ, ММЗ, ТМЗ
  • Принимают до 100% нагрузки единовременно
  • Работают без сбоев даже на топливе низкого качества
  • Требуют элементарного технического обслуживания

Все дизельные электростанции ЯМЗ, ММЗ, ТМЗ

Основные характеристики
Основная мощность 150 кВт / 188 кВА
Резервная мощность 165 кВт / 206 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 35 000
Расход топлива, л/ч
- при 75% нагрузки 34.6
- при 100% нагрузки 44.9
Двигатель
Модель двигателя ЯМЗ 238ДИ
Частота вращения вала двигателя, об/мин 1500
Тип 8VT
8-цилиндровый V-образный с турбонаддувом
Диаметр цилиндра, мм 130
Ход поршня, мм 140
Рабочий объем, л 14.86
Степень сжатия 15.2:1
Генератор
Модель генератора Marelli Motori MJB 250 MB4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором модели Stamford UCI274H
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 270
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M16FA655A
Топливная система
Топливный бак, л 300
Для АД-150 в шумозащитном кожухе размер бака увеличен до 400 л, время автономной работы при 75% мощности - 11.6ч, при 100% мощности - 8.9ч
Расход топлива, л/ч
- при 75% нагрузки 34.6
- при 100% нагрузки 44.9
Время автономной работы при 75% мощности, ч. 8.7
Время автономной работы при 100% мощности, ч. 6.7
Топливные фильтры
- грубой очистки со сменными фильтрующими элементами
- тонкой очистки со сменным фильтром
Открытое исполнение
Габаритные размеры (Д×Ш×В), мм 2845×1102×1596
Вес, кг 2218
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Объем системы охлаждения, л 22
без заправочного объёма радиатора
Система электрооборудования
Зарядный генератор переменного тока, с ременным приводом, с номинальным напряжением 28 В (модель со встроенным регулятором напряжения)
Пусковое устройство электрический стартер напряжением 24 В
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Масляная система
Объем системы смазки, л 32
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Возможно изготовление системы управления с аналоговыми приборами

Автоматический запуск

Со встроенным шкафом АВР

Система управления ПСМ СУЭМ-2
Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
Автоматический запуск двигателя при отклонении параметров основной сети и подключение потребителя к электроагрегату
Управление электроагрегатом по программе, установленной в контроллере ( в том числе подзарядка аккумуляторных батарей и управление электрическим подогревателем охлаждающей жидкости)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

С внешним шкафом АВР

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Шкаф автоматического ввода резерва (АВР)
Шкаф АВР (автоматический ввод резерва)

Габариты шкафа (Г×Ш×В), мм: 250×650×800

Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.

Реализован на базе микропроцессорного контроллера ATS

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети
Подача команды на пуск и останов ДЭС
Проведение тестирования резервного ввода с нагрузкой и без
Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
Переключение нагрузки на основной ввод при восстановлении сети
Сигнализация об авариях, расшифровка произошедших аварий

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Аккумуляторы
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Электронный регулятор частоты вращения
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Заслонка аварийного останова
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Увеличенный топливный бак может изменить габариты и вес электростанции. Подробности необходимо уточнить у менеджера ПСМ.
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы
Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
Погодозащитный капот Погодозащитный капот

Назначение:

  • Защищает оборудование от неблагоприятных внешних воздействий и осадков
  • Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа

Особенности конструкции:

  • Жесткая металлическая конструкция на усиленной сварной раме
  • Неподвижные жалюзи для вентиляции и защиты радиатора
Защита от осадков Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в капоте указан справочно, полный вес зависит от набора дополнительного оборудования 2542 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 2992×1284×2008 мм
Шумозащитный кожух Шумозащитный кожух

Назначение:

  • Снижает шумовое давление и вибрации, исходящие от оборудования
  • Обеспечивает защиту от атмосферных осадков
  • Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей

Особенности конструкции:

  • Толстые металлические стены увеличенной жесткости
  • Внутренняя обшивка из негорючего изоляционного материала
  • Воздушные карманы для дополнительного снижения шума
  • Глушитель внутри кожуха
Защита от осадков Защита от шума Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в кожухе указан справочно, полный вес зависит от набора дополнительного оборудования 3365 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 3350×1240×1860 мм
Контейнер «Север» Контейнер «Север»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 3968 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 4330×2410×2555 мм
Контейнер «Север-М» Контейнер «Север-М»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 6538 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 6000×2440×2591 мм
Контейнер цельнометаллический Контейнер цельнометаллический

Назначение:

В дополнение к функциям контейнера «Север-М» (на базе морского):
  • Дают больше пространства внутри для свободного прохода, доступа к узлам
  • Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Открытое исполнение

Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.

Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции указан справочно, полный вес зависит от набора дополнительного оборудования 2218 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 2845×1102×1596 мм
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
  ПСМ АД-150
Серия АД «Буран»
ПСМ ADV-150
Серия ADV «Njord»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 150 кВт / 188 кВА 150 кВт / 188 кВА
Резервная мощность 165 кВт / 206 кВА 165 кВт / 206 кВА
Частота тока, Гц 50 50
Напряжение, В 400 400
Ресурс до капитального ремонта, м.ч. 35 000 40 000
Расход топлива, л/ч
- при 75% нагрузки 34.6 30.9
- при 100% нагрузки 44.9 42.2
Двигатель
Модель двигателя ЯМЗ 238ДИ Volvo Penta TAD732GE
Частота вращения вала двигателя, об/мин 1500 1500
Тип 8VT
8-цилиндровый V-образный с турбонаддувом
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 130 108
Ход поршня, мм 140 130
Рабочий объем, л 14.86 7.15
Степень сжатия 15.2:1 18:1
Система аварийного останова двигателя электромагнитный клапан
Генератор
Базовая модель генератора Marelli Motori MJB 250 MB4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Stamford UCI274H
Marelli Motori MJB 250 MB4
По согласованию с Заказчиком возможна установка синхронного генератора Stamford
Напряжение, В 400 400
Род тока переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8
Номинальный ток, А 270 270
Класс изоляции H H
Степень защиты IP23 IP23
Регулятор напряжения (AVR) M16FA655A M16FA655A
Система охлаждения
Объем системы охлаждения, л 22
без заправочного объёма радиатора
37.1
Интрекулер (для станции) да
Крыльчатка вентилятора толкающего типа есть есть
Радиатор жидкостный есть есть
Расширительный бачок нет есть
Фильтр охлаждающей жидкости нет есть
Система воздухозабора
Подогреватель воздуха впускного коллектора нет есть
Система электрооборудования
Зарядный генератор переменного тока, с ременным приводом, с номинальным напряжением 28 В (модель со встроенным регулятором напряжения) 60 А
Пусковое устройство электрический стартер напряжением 24 В Стартер 5.5 кВт
Напряжение в системе электрооборудования 24 В 24 В
Комплект аккумуляторных батарей есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный
Топливная система
Топливный бак, л 300
Для АД-150 в шумозащитном кожухе размер бака увеличен до 400 л, время автономной работы при 75% мощности - 11.6ч, при 100% мощности - 8.9ч
300
Расход топлива, л/ч
- при 75% нагрузки 34.6 30.9
- при 100% нагрузки 44.9 42.2
Время автономной работы при 75% мощности, ч. 8.7 9.7
Время автономной работы при 100% мощности, ч. 6.7 7.1
Топливные фильтры
- грубой очистки со сменными фильтрующими элементами с водоотделителем
- тонкой очистки со сменным фильтром без сменного фильтрующего элемента
Масляная система
Объем системы смазки, л 32 34
Расход масла при 100% нагрузки, л/ч 0.08
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 2845×1102×1596 2650×1150×1700
Вес, кг 2218 2200
Указанный вес соответствует массе сухого электроагрегата

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Артикул: АДРя150С-Т400-1РГ
Варианты обозначения агрегата: АДРя150С-Т400-1Р, АД 150 квт ЯМЗ, АД150С-Т400-1Р, АД150-Т400, АД 150 т400, АД-150, ЭД-150-Т400, ад 150 т 400, ДЭС 150, ДЭС ад 150, ад-150с
Обозначение зависит от автоматизации, наличия опций и вида исполнения. Например, АДРя150С-Т400-1РГН (первая степень автоматизации в контейнере, стационарная, с радиатором и глушителем шума).

Дизель генератор АД-150 ЯМЗ

Электростанция серии АД «Буран» обеспеспечивает потребителей общей мощностью 150 квт (188 кВА), работая как основной источник энергии. В режиме резервирования агрегат поддерживает 10% перегрузку (165 кВт, 206 кВА) в течение непродолжительного времени.

В линейке ПСМ есть ДГУ в базовой комплектации – такие модели уже на складе и готовы к отгрузке. По желанию заказчика мы изготовим станцию с индивидуальной компоновкой систем, подберем для нее дополнительные опции и вариант пакетирования. Доставка осуществляется в Москву, регионы России и страны СНГ.

ДГУ АД-150 используются в промышленности и нефтегазозовой отрасли, горном деле и сфере услуг. Станции производства ПСМ:

  • Резервируют котельные
  • Работают в составе горнообогатительного оборудования
  • Входят в комплектацию железнодорожной техники
  • Снабжают энергией оборудование нефтяных месторождений

Комплектующие

В основе станции – двигатель Ярославского моторного завода. Он обладает традиционной конструкцией без сложной автоматики. Совершить базовые сервисные операции с мотором может технический специалист заказчика, не имеющий специального допуска. Все двигатели снабжаются подробными инструкциями по эксплуатации. Также в числе преимуществ двигателя ЯМЗ – готовность к работе в низких температурах, перегрузкам.

Дизельные электростанции АД-150 оснащены системой управления СУЭМ, разработанной конструкторами ПСМ на базе датских контроллеров DEIF. Агрегаты, выполняющие функцию основного источника энергии, комплектуются СУЭМ-1. Работой такой станции управляет оператор: он включает оборудование при необходимости. ДГУ, служащие как резервные источники, оснащаются СУЭМ-2. Они автоматически запустятся в работу, как только на основной сети пропадет электричество. Вторая степень автоматизации используется на объектах повышенной важности: датацентрах, в больницах и школах, где моментальный запуск станции не должен зависеть от человека.

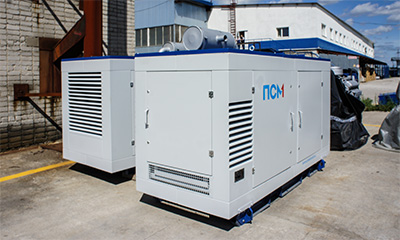

АД-150 в капоте

Исполнение

Если вашей станции предстоит долго добираться до места эксплуатации или работать в сложных климатических условиях, мы рекомендуем подобрать для нее специальный вариант исполнения:

  • Погодозащитный капот. Защитить оборудование от осадков и ветра.
  • Шумозащитный кожух. Снизит уровень звуковых колебаний от работающего агрегата.
  • Контейнер «Север». Убережет от морозов, создаст температуру, благоприятную для ДЭС.
  • Контейнер «Север-М». Антивандальное исполнение, обладает IV классом устойчивости к взлому.

Любой из вариантов защитит технику от повреждений во время транспортировки.

Мы предлагаем кожухи, капоты и контейнеры собственного производства.

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
