Серия ADV «Njord»
от 60 до 2000 кВт
Выпускаются на базе шведских двигателей Volvo Penta
  • Имеют лучшие показатели по расходу топлива и масла в своем классе
  • Обладают низким уровнем шума, высокой мощность и КПД даже при компактных размерах
  • Способны работать при критических температурах
  • Оснащены экологически безопасными двигателями, разработанными специально для дизель-генераторов
  • Оперативное и качественное техническое обслуживание гарантировано лучшей сервисной сетью в стране
Почему ПСМ работает с Volvo Penta

Все модели серии ADV «Njord»

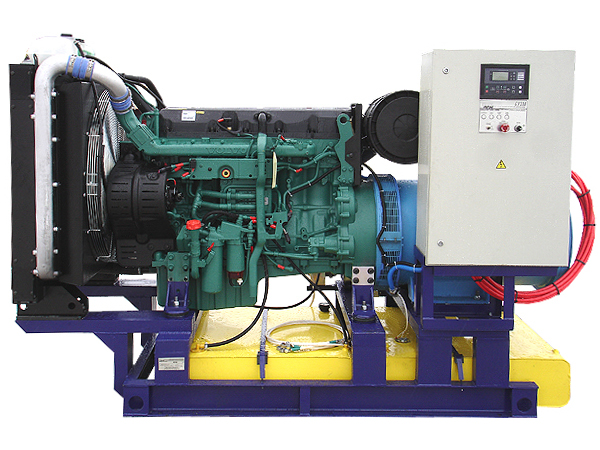

Дизельный генератор ADV-220 Volvo Penta (220 кВт)

Серия ADV «Njord»
Volvo Penta (Швеция)
Двигатель
Volvo Penta
Напряжение: 400 В
Основная мощность 220 кВт / 275 кВА
Резервная мощность 242 кВт / 303 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Производство под заказ
Аналоги в наличии: ПСМ АД-220

Дизельные генераторы (электростанции) производства ПСМ серии ADV-220 мощностью 220 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADV-220 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.

К электростанции ADV-220 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADV «Njord»
от 60 до 2000 кВт
Выпускаются на базе шведских двигателей Volvo Penta
  • Имеют лучшие показатели по расходу топлива и масла в своем классе
  • Обладают низким уровнем шума, высокой мощность и КПД даже при компактных размерах
  • Способны работать при критических температурах
  • Оснащены экологически безопасными двигателями, разработанными специально для дизель-генераторов
  • Оперативное и качественное техническое обслуживание гарантировано лучшей сервисной сетью в стране
Почему ПСМ работает с Volvo Penta

Все модели серии ADV «Njord»

Характеристики
Основная мощность 220 кВт / 275 кВА
Резервная мощность 242 кВт / 303 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 40 000
Расход топлива, л/ч
- при 75% нагрузки 40.8
Модель двигателя Volvo Penta TAD1341GE
Частота вращения вала двигателя, об/мин 1500
Тип 6LTI
Диаметр цилиндра, мм 131
Ход поршня, мм 158
Рабочий объем, л 12.78
Степень сжатия 18.1:1
Система аварийного останова двигателя электромагнитный клапан
Подогреватель воздуха впускного коллектора
Модель генератора Marelli Motori MJB 315 SB4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 396
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M31FA600A
Топливный бак, л 400
Расход топлива, л/ч
- при 75% нагрузки 40.8
Время автономной работы при 75% мощности, ч 9.8
Топливные фильтры
- грубой очистки с водоотделителем и индикатором наличия воды в топливе
Габаритные размеры (Д×Ш×В), мм 2950×1165×1880
Вес, кг 3000
Тип глушителя Промышленный
Расширительный бачок
Крыльчатка вентилятора толкающего типа
Фильтр охлаждающей жидкости
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 44
Зарядный генератор 80 А
Пусковое устройство Стартер 7 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Объем системы смазки, л 36
Расход масла при 100% нагрузки, л/ч 0.04
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Система управления

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

По желанию заказчика – ComAp NT MRS 16

ОСНОВНЫЕ ФУНКЦИИ:

Управляет электроагрегатом по программе, установленной в контроллере
Выводит на панель текущие показатели дизельного двигателя и вырабатываемой энергии
Сигнализирует о причине прекращения работы в случае аварии
Обеспечивает подачу рабочего напряжения в силовые цепи автоматики контейнера

Возможно изготовление системы управления с аналоговыми приборами
Автоматический запуск
Со встроенным шкафом АВР
Система управления ПСМ СУЭМ-2
Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

по желанию заказчика - ComAp NT AMF 25

ОСНОВНЫЕ ФУНКЦИИ:

Мониторинг основной сети, питающей потребителя
Автоматический запуск двигателя при отклонении параметров основной сети
Автоматическое подключение потребителя к электроагрегату
Подзарядка аккумуляторных батарей
Управление электрическим подогревателем охлаждающей жидкости
С внешним шкафом АВР
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

По желанию заказчика – ComAp NT MRS 16

ОСНОВНЫЕ ФУНКЦИИ:

Управляет электроагрегатом по программе, установленной в контроллере
Выводит на панель текущие показатели дизельного двигателя и вырабатываемой энергии
Сигнализирует о причине прекращения работы в случае аварии
Обеспечивает подачу рабочего напряжения в силовые цепи автоматики контейнера
Панель переключения нагрузки ATS ПСМ (резервирование сети)
Шкаф АВР (автоматический ввод резерва)

Габариты шкафа (Г×Ш×В), мм: 285×1000×650

  • Микропроцессорное управление на базе контроллера ATS-22A
  • Удобство доступа: шкаф можно установить в отдалении от электроагрегата
  • Удобство взаимодействия: управлять всеми функциями можно с лицевой панели

ОСНОВНЫЕ ФУНКЦИИ:

Контролирует параметры основной сети
Подает сигнал о запуске электроагрегата
С задержкой от 0 до 300 сек переключает нагрузку с режима питания от сети на режим питания от электроагрегата
Подает сигнал на остановку электроагрегата
Переводит питание нагрузки на основную сеть

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Дополнительное оборудование
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Подогреватель жидкостный предпусковой
Электрические подогреватели охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Дублирующие аналоговые приборы
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Комплект ЗИП на период от 500 до 5000 ч
Варианты исполнения

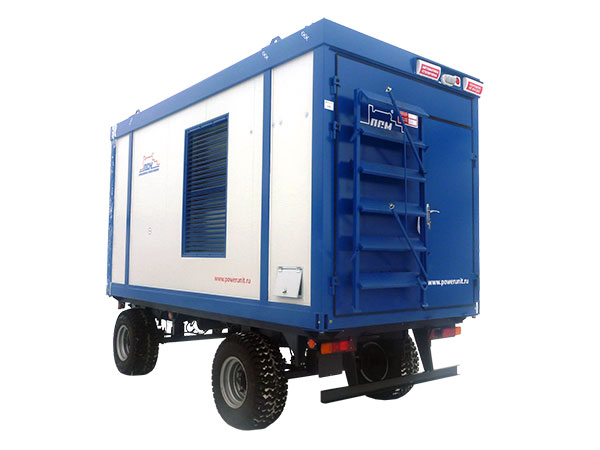

Варианты передвижного исполнения

Возможна установка на шасси
  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Энергокомплекс в двух контейнерах на автомобиле VolvoДизельный генератор в погодозащитном капоте на шассиДизельный генератор в шумозащитном кожухе на шассиДизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортовНасосная установка ПСМ в капоте на лыжахУстановка в погодозащитном капоте на одноосном шасси

Подробнее о передвижных установках

Сравнить с аналогами
  ПСМ ADV-220
Серия ADV «Njord»
Volvo Penta (Швеция)
ПСМ ADDo-250
Серия ADDo «Monsoon»
Doosan (Южная Корея)
ПСМ АД-220
Серия АД «Буран»
(ММЗ, ЯМЗ, ТМЗ)
ПСМ ADP-240
Серия ADP «Perry»
Perkins (Англия)
Оценки
Основные характеристики
220 кВт / 275 кВА 249 кВт / 311 кВА 220 кВт / 275 кВА 240 кВт / 300 кВА
242 кВт / 303 кВА 270 кВт / 338 кВА 242 кВт / 303 кВА 264 кВт / 330 кВА
50 50 50 50
400 400 400 400
40 000 40 000 35 000
40.8 47 51 54.9
63.1 65.1 73.2
Двигатель
Volvo Penta TAD1341GE Doosan P126TI-II ЯМЗ 7514.10 Perkins 1506A-E88TAG5
1500 1500 1500 1500
6LTI 6LTI 8VTI 6LTI
131 123 130 112
158 155 140 149
12.78 11.1 14.86 8.8
18.1:1 17:1 16.5:1 16.1:1
электромагнитный клапан
Подогреватель воздуха впускного коллектора есть нет нет нет
Генератор
Marelli Motori MJB 315 SB4 Marelli Motori MJB 315 SB4 Marelli Motori MJB 315 SB4 Mecc Alte ECO38-2LN/4
400 400 400 400
переменный трехфазный переменный трехфазный переменный трехфазный
0.8 0.8 0.8 0.8
396 448 396 432
H H H H
IP23 IP23 IP23 IP23
M31FA600A M31FA600A M31FA600A DSR
Система охлаждения
Крыльчатка вентилятора толкающего типа есть есть есть есть
Радиатор жидкостный есть есть есть есть
Расширительный бачок есть нет нет нет
Фильтр охлаждающей жидкости есть нет нет нет
44 51 22* 29.6
Система воздухозабора
Система электрооборудования
80 А 45 А переменного тока, модели 1322.3771
Стартер 7 кВт Стартер 6 кВт электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ
24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный
Топливная система
400 400 600 400
40.8 47 51 54.9
63.1 65.1 73.2
9.8 8.5 11.8 7.3
6.3 9.2 5.5
полнопоточный, со сменным картриджем
с водоотделителем и индикатором наличия воды в топливе отстойник
со сменным фильтром
Масляная система
36 23 32 41
0.04
Габариты открытого исполнения
2950×1165×1880 3180×1112×1764 3058×1170×1878 3300×1100×1850
3000 2254 3020 2800
Запчасти и сервис

Гарантия

Для основных источников – 24 месяца с даты отгрузки или 3000 часов работы в зависимости от того, что наступит раньше (включая первые 12 месяцев без ограничения наработки). Для резервных источников - 24 месяца с даты отгрузки или 1000 часов работы.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
