Серия ADV «Njord»
от 60 до 2000 кВт
Выпускаются на базе шведских двигателей Volvo Penta
  • Укомплектованы электронной системой управления двигателем
  • Снижают стоимость одного кВт электроэнергии на 5-7%
  • Соответствуют экологическому стандарту Tier 4
Почему ПСМ работает с Volvo Penta

Все модели серии ADV «Njord»

Дизельный генератор ADV-1000 Volvo Penta (1000 кВт) (энергокомплекс)

Состав энергокомплекса
2 × ПСМ ADV-500
Напряжение: 400 В
Основная мощность 1000 кВт / 1250 кВА
Резервная мощность 1100 кВт / 1375 кВА
Номинальный ток 1800 А
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные энергокомплексы производства ПСМ серии ADV-1000 мощностью 1000 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

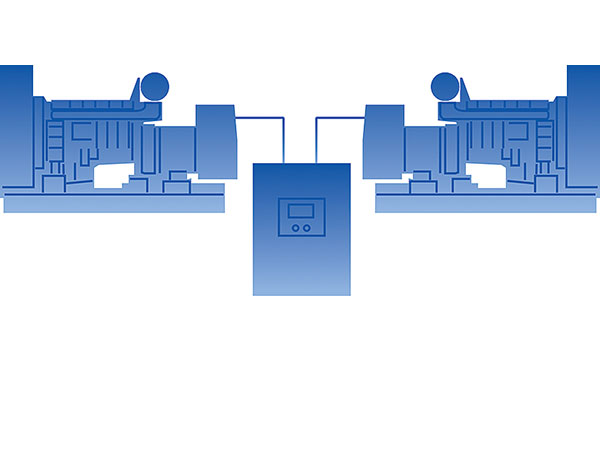

Энергокомплексы ADV-1000 состоят из двух дизельных генераторов серии ADV-500, работающих параллельно на общую нагрузку.

Преимущества энергокомплексов:

  • Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
  • Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
  • Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
  • Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
Серия ADV «Njord»
Серия ADV «Njord»
от 60 до 2000 кВт
Выпускаются на базе шведских двигателей Volvo Penta
  • Укомплектованы электронной системой управления двигателем
  • Снижают стоимость одного кВт электроэнергии на 5-7%
  • Соответствуют экологическому стандарту Tier 4
Почему ПСМ работает с Volvo Penta

Все модели серии ADV «Njord»

Подбор по мощностям
Характеристики
Основная мощность 1000 кВт / 1250 кВА
Резервная мощность 1100 кВт / 1375 кВА
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 40 000
Расход топлива, л/ч
- при 75% нагрузки 183.2
- при 100% нагрузки 252.3

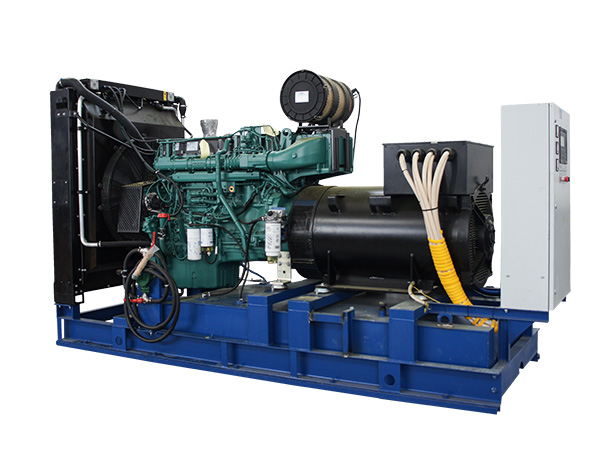

Характеристики единичного дизельного генератора ПСМ ADV-500

Модель двигателя Volvo Penta TWD1643GE
Частота вращения вала двигателя, об/мин 1500
Тип 6LTI
Диаметр цилиндра, мм 144
Ход поршня, мм 165
Рабочий объем, л 16.12
Степень сжатия 16.5:1
Система аварийного останова двигателя электромагнитный клапан
Подогреватель воздуха впускного коллектора
Модель генератора Marelli Motori MJB 355 XC4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 900
Класс изоляции H
Степень защиты IP23
Топливный бак, л 1200
Расход топлива, л/ч
- при 75% нагрузки 92.6
- при 100% нагрузки 126.1
Время автономной работы при 75% мощности, ч 13
Время автономной работы при 100% мощности, ч 9.5
Топливные фильтры
- грубой очистки с водоотделителем и индикатором наличия воды в топливе
Габаритные размеры (Д×Ш×В), мм 4050×1400×2210
Вес, кг 5150
Тип глушителя Промышленный
Расширительный бачок
Крыльчатка вентилятора толкающего типа
Фильтр охлаждающей жидкости
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 95
Зарядный генератор 80 А
Пусковое устройство Стартер 7 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Объем системы смазки, л 48
Расход масла при 100% нагрузки, л/ч 0.1
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Система управления

Система управления энергокомплекса осуществляет:

  • организацию параллельной работы электроагрегатов
  • запуск и остановку электроагрегата
  • измерение текущих параметров двигателя и вырабатываемой электроэнергии
  • аварийную остановку в случае неполадок
Ручной запуск
Система управления единичного дизельного генератора
Система управления СУЭМ ПСМ с функцией параллельной работы
Система управления СУЭМ ПСМ с функцией параллельной работы

Реализована на базе микропроцессорного контроллера DEIF AGC

ОСНОВНЫЕ ФУНКЦИИ:

Обеспечение параллельной работы электроагрегатов на общую нагрузку
Управление функцией группового резервирования сети
Распределение нагрузки на работающих установках
Распределительное устройство

Применяется для приема и распределения электрической энергии.



Комплектация устройства согласовывается с Заказчиком.


Возможно изготовление системы управления с аналоговыми приборами
Автоматический запуск
Система управления единичного дизельного генератора
Система управления СУЭМ ПСМ с функцией параллельной работы
Система управления СУЭМ ПСМ с функцией параллельной работы

Реализована на базе микропроцессорного контроллера DEIF AGC

ОСНОВНЫЕ ФУНКЦИИ:

Обеспечение параллельной работы электроагрегатов на общую нагрузку
Управление функцией группового резервирования сети
Распределение нагрузки на работающих установках
Распределительное устройство

Панель переключения нагрузки ATS ПСМ (резервирование сети)
Шкаф АВР (автоматический ввод резерва)
  • Микропроцессорное управление на базе контроллера ATS
  • Удобство доступа: шкаф можно установить в отдалении от электроагрегата
  • Удобство взаимодействия: управлять всеми функциями можно с лицевой панели

ОСНОВНЫЕ ФУНКЦИИ:

Контролирует параметры основной сети
Подает сигнал о запуске электроагрегата
С задержкой от 0 до 300 сек переключает нагрузку с режима питания от сети на режим питания от электроагрегата
Подает сигнал на остановку электроагрегата
Переводит питание нагрузки на основную сеть

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, распределительного устройства для установки системы автоматики заказчика

Дополнительное оборудование
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Подогреватель жидкостный предпусковой
Электрические подогреватели охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Дублирующие аналоговые приборы
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Комплект ЗИП на период от 500 до 5000 ч

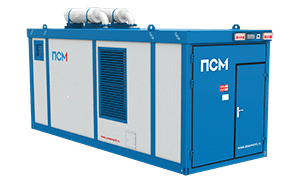

Варианты исполнения
Варианты передвижного исполнения

В зависимости от требований проекта и габаритных размеров, единичные дизельные генераторы в составе энергокомплекса могут быть размещены в общий контейнер или установлены на шасси.

Энергокомплекс в двух контейнерах на автомобиле VolvoДизельный генератор в погодозащитном капоте на шассиДизельный генератор в шумозащитном кожухе на шассиДизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортовНасосная установка ПСМ в капоте на лыжахУстановка в погодозащитном капоте на одноосном шасси

Подробнее о передвижных установках

Сравнить с аналогами
  Энергокомплекс<br/>ПСМ ADV-1000
(2 × ПСМ ADV-500)
Серия ADV «Njord»
ПСМ ADMi-1000
Серия ADMi «Taifun»
ПСМ ADM-1000
Серия ADM «Sturm»
Энергокомплекс<br/>ПСМ ADDo-1000
(2 × ПСМ ADDo-500)
Серия ADDo «Monsoon»
Оценки
Основные характеристики
1000 кВт / 1250 кВА 1020 кВт / 1275 кВА 1014 кВт / 1268 кВА 1000 кВт / 1250 кВА
1100 кВт / 1375 кВА 1122 кВт / 1403 кВА 1115 кВт / 1394 кВА 1100 кВт / 1375 кВА
50 50 50 50
400 400 400 400
40 000 40 000
2 × 92.6 198 195 2 × 103.2
2 × 126.1 2 × 135.9
Двигатель
2 × Volvo Penta TWD1643GE Mitsubishi S12R-PTA MTU 18V2000G26(F) 2 × Doosan DP180LB
1500 1500 1500 1500
6LTI 12VTI 18VTI 10VTI
144 170 135 128
165 180 156 142
16.12 49.03 40.2 18.2
16.5:1 14:1 17.5:1 15:1
электромагнитный клапан
Подогреватель воздуха впускного коллектора есть нет нет нет
Генератор
2 × Marelli Motori MJB 355 XC4 Marelli Motori MJB 400 LB4 Marathon Electric 742RSL7184 2 × Marelli Motori MJB 355 XC4
400 400 400 400
переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
0.8 0.8 0.8 0.8
2 × 900 1836 1829 2 × 900
H H H
IP23 IP23 IP23 IP23
M31FA600A DVR2000E+
Система охлаждения
Крыльчатка вентилятора толкающего типа есть есть есть есть
Радиатор жидкостный есть есть есть есть
Ручной насос закачки охлаждающей жидкости нет есть нет нет
Электрический насос закачки охлаждающей жидкости нет есть нет нет
Электрический подогреватель охлаждающей жидкости нет есть нет нет
Расширительный бачок есть нет нет нет
Фильтр охлаждающей жидкости есть нет нет нет
2 × 95 335 73* 2 × 91
Система воздухозабора
Система электрооборудования
80 А 45 А
Стартер 7 кВт Стартер 2 x 7.5 кВт Стартер 7 кВт
24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть
Зарядное устройство АКБ нет есть есть нет
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный
Топливная система
2 × 1200 1000 1000 2 × 900
2 × 92.6 198 195 2 × 103.2
2 × 126.1 2 × 135.9
13 5.1 5.1 8.7
9.5 6.6
полнопоточный, со сменным картриджем
с водоотделителем и индикатором наличия воды в топливе
Масляная система
2 × 48 180 122 2 × 34
0.1
Габариты открытого исполнения
2 × 4050×1400×2210 4370×2000×2120 5040×1990×2200 2 × 3700×1400×2050
10300 10500 8200 7440
Запчасти и сервис

Гарантия

Для основных источников – 24 месяца с даты отгрузки или 3000 часов работы в зависимости от того, что наступит раньше (включая первые 12 месяцев без ограничения наработки). Для резервных источников - 24 месяца с даты отгрузки или 1000 часов работы.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
