Серия ADMi «Taifun»
от 630 до 4000 кВт
Выпускаются на базе японских двигателей Mitsubishi
  • Созданы для работы в режиме Continuous - 24 часа в сутки в при полной нагрузке
  • Гарантируют мягкую работу с низким уровнем шума и вибраций
  • Не требуют лицензированных сервисных специалистов для обслуживания
Почему ПСМ работает с Mitsubishi

Все модели серии ADMi «Taifun»

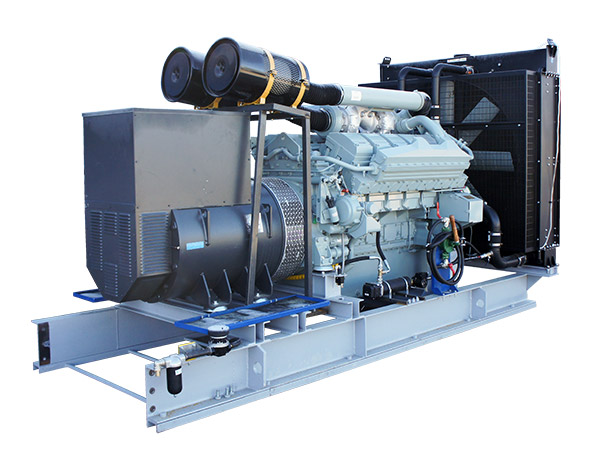

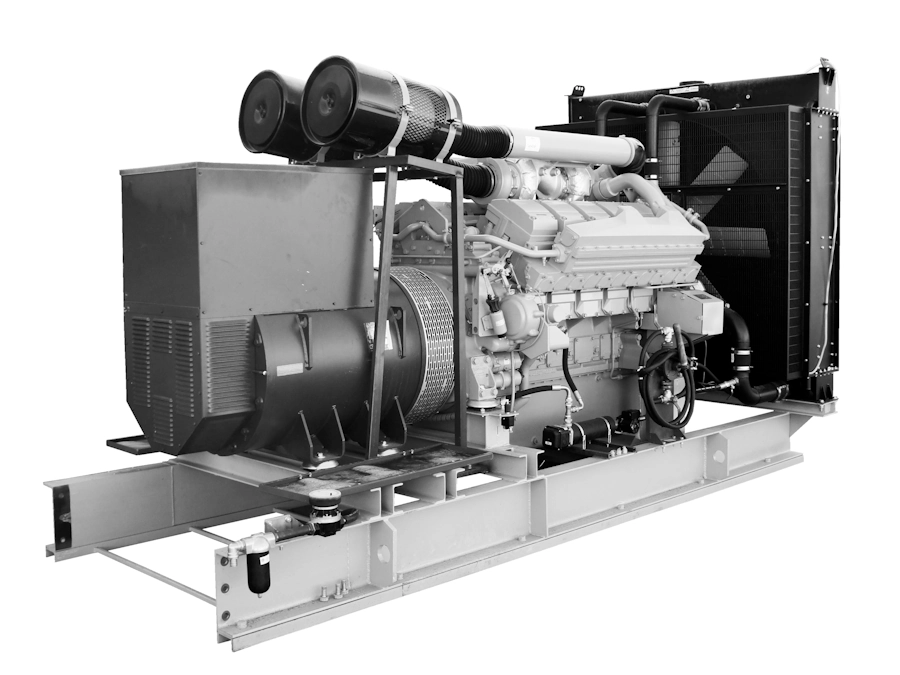

Высоковольтный дизельный генератор ADMi-630 10.5 kV Mitsubishi (640 кВт)

Двигатель
Mitsubishi
Напряжение: 10500 В
Основная мощность 640 кВт / 800 кВА
Резервная мощность 700 кВт / 880 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии ADMi-630 10.5 kV мощностью 640 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 10500 В.

Высоковольтные генераторы ADMi-630 10.5 kV применяются в качестве основных и резервных источников электроснабжения автономных объктов, использующих высоковольтное промышленное оборудование. Также электростанции, генерирующие ток напряжением 6.3 кВ или 10.5 кВ, позволяют снизить затраты на передачу электроэнергии на большие расстояния.

Компания ПСМ учитывает любые требования заказчика и предлагает монтаж электростанции «под ключ» прямо на объекте и его дальнейшее обслуживание в течение всего срока эксплуатации.

Серия ADMi «Taifun»
Серия ADMi «Taifun»
от 630 до 4000 кВт
Выпускаются на базе японских двигателей Mitsubishi
  • Созданы для работы в режиме Continuous - 24 часа в сутки в при полной нагрузке
  • Гарантируют мягкую работу с низким уровнем шума и вибраций
  • Не требуют лицензированных сервисных специалистов для обслуживания
Почему ПСМ работает с Mitsubishi

Все модели серии ADMi «Taifun»

Подбор по мощностям
Характеристики
Основная мощность 640 кВт / 800 кВА
Резервная мощность 700 кВт / 880 кВА
Частота тока, Гц 50
Напряжение, В 10500
Расход топлива, л/ч
- при 75% нагрузки 125
Модель двигателя Mitsubishi S12A2-PTA
Частота вращения вала двигателя, об/мин 1500
Тип 12VTI
Диаметр цилиндра, мм 150
Ход поршня, мм 160
Рабочий объем, л 33.93
Степень сжатия 14.5:1
Модель генератора Marelli Motori
Напряжение, В 10500
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 44
Класс изоляции F
Степень защиты IP23
Топливный бак, л 1000
Расход топлива, л/ч
- при 75% нагрузки 125
Время автономной работы при 75% мощности, ч 8
Тип глушителя Промышленный
Ручной насос закачки охлаждающей жидкости
Электрический насос закачки охлаждающей жидкости
Электрический подогреватель охлаждающей жидкости
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 100*
Пусковое устройство Стартер 2 x 6 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
Объем системы смазки, л 120
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Система управления

Система управления высоковольтного дизельного генератора осуществляет:

  • запуск и остановку электроагрегата
  • измерение текущих параметров двигателя и вырабатываемой электроэнергии
  • аварийную остановку в случае неполадок
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Управляет электроагрегатом по программе, установленной в контроллере
Выводит на панель текущие показатели дизельного двигателя и вырабатываемой энергии
Сигнализирует о причине прекращения работы в случае аварии
Обеспечивает подачу рабочего напряжения в силовые цепи автоматики контейнера
Распределительное устройство

Состоит из вводной ячейки генератора с трансформатором напряжения и разъединителем и ячейки отходящей линии с трансформаторами тока, вакуумным выключателем, трансформатором напряжения линии и разъединителем.

В качестве опции может быть укомплектована ячейкой трансформатора собственных нужд

ОСНОВНЫЕ ФУНКЦИИ:

Дифференциальная защита обмоток генератора и шин РУ
Защита по перегреву обмоток генератора, по температуре подшипников генератора
Система учета выработанной электроэнергии
Дополнительное оборудование
Подогреватель жидкостный предпусковой
Электрический подогреватель охлаждающей жидкости
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель 35Дб (45Дб)
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Дублирующие аналоговые приборы
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Комплект ЗИП на период от 500 до 5000 ч
Сравнить с аналогами
  ПСМ ADMi-630 10.5 kV
Серия ADMi «Taifun»
ПСМ ADM-640 10.5 kV
Серия ADM «Sturm»
Оценки
Основные характеристики
640 кВт / 800 кВА 640 кВт / 800 кВА
700 кВт / 880 кВА 700 кВт / 880 кВА
50 50
10500 10500
125 127
Двигатель
Mitsubishi S12A2-PTA MTU 12V2000G65(TB)
1500 1500
12VTI 12VTI
150 130
160 150
33.93 23.8
14.5:1 16:1
Генератор
Marelli Motori Marathon Electric
10500 10500
переменный трехфазный переменный трехфазный
0.8 0.8
44 44
F
IP23 IP23
Система охлаждения
Крыльчатка вентилятора толкающего типа есть есть
Радиатор жидкостный есть есть
Ручной насос закачки охлаждающей жидкости есть нет
Электрический насос закачки охлаждающей жидкости есть нет
Электрический подогреватель охлаждающей жидкости есть нет
100* 90*
Система воздухозабора
Система электрооборудования
Стартер 2 x 6 кВт Стартер 9 кВт
24 В 24 В
Комплект аккумуляторных батарей есть есть
Зарядное устройство АКБ есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный
Топливная система
1000 1000
125 127
8 7.9
Масляная система
120 77
Габариты открытого исполнения
Запчасти и сервис

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
