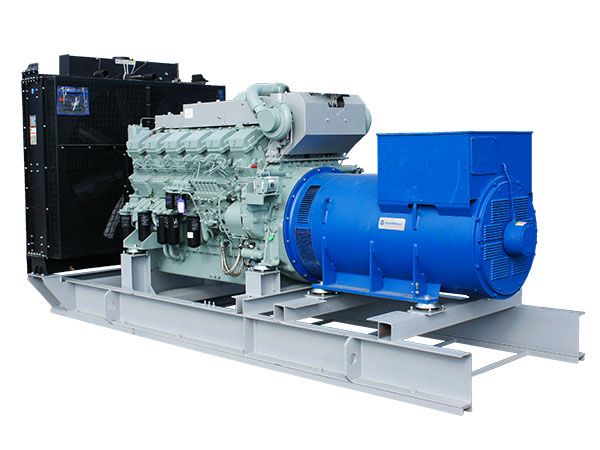

Высоковольтный дизельный генератор ADMi-1000 6.3 kV Mitsubishi (1000 кВт)

Двигатель
Mitsubishi
Напряжение: 6300 В
Основная мощность 1020 кВт / 1275 кВА
Резервная мощность 1122 кВт / 1403 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии ADMi-1000 6.3 kV мощностью 1020 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 6300 В.

Высоковольтные генераторы ADMi-1000 6.3 kV применяются в качестве основных и резервных источников электроснабжения автономных объктов, использующих высоковольтное промышленное оборудование. Также электростанции, генерирующие ток напряжением 6.3 кВ или 10.5 кВ, позволяют снизить затраты на передачу электроэнергии на большие расстояния.

Компания ПСМ учитывает любые требования заказчика и предлагает монтаж электростанции «под ключ» прямо на объекте и его дальнейшее обслуживание в течение всего срока эксплуатации.

Серия ADMi «Taifun»
Серия ADMi «Taifun»
от 630 до 4000 кВт
Выпускаются на базе японских двигателей Mitsubishi
  • Отличаются мягкой работой с низким уровнем шума и вибрации
  • Обладают увеличенным моторесурсом двигателя
  • Характеризуются высокой надежностью и длительным межремонтным периодом
  • Способны работать при критически низкой температуре
Почему ПСМ работает с Mitsubishi

Все модели серии ADMi «Taifun»

Подбор по мощностям
Характеристики
Основная мощность 1020 кВт / 1275 кВА
Резервная мощность 1122 кВт / 1403 кВА
Частота тока, Гц 50
Напряжение, В 6300
Расход топлива, л/ч
- при 75% нагрузки 198
Модель двигателя Mitsubishi S12R-PTA
Частота вращения вала двигателя, об/мин 1500
Тип 12VTI
Диаметр цилиндра, мм 170
Ход поршня, мм 180
Рабочий объем, л 49.03
Степень сжатия 14:1
Модель генератора Marelli Motori MJH 450 LB4
Напряжение, В 6300
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 117
Класс изоляции F
Степень защиты IP23
Топливный бак, л 1000
Расход топлива, л/ч
- при 75% нагрузки 198
Время автономной работы при 75% мощности, ч 5.1
Габаритные размеры (Д×Ш×В), мм 4370×2000×2120
Вес, кг 10500
Тип глушителя Промышленный
Ручной насос закачки охлаждающей жидкости
Электрический насос закачки охлаждающей жидкости
Электрический подогреватель охлаждающей жидкости
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 335
Пусковое устройство Стартер 2 x 7.5 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
Объем системы смазки, л 180
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
* без заправочного объёма радиатора
- расход топлива рассчитан на основании плотности - 840 кг/м3 (зимнее дизельное топливо).
Система управления

Система управления высоковольтного дизельного генератора осуществляет:

  • запуск и остановку электроагрегата
  • измерение текущих параметров двигателя и вырабатываемой электроэнергии
  • аварийную остановку в случае неполадок
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

По желанию заказчика – ComAp NT MRS 16

ОСНОВНЫЕ ФУНКЦИИ:

Управляет электроагрегатом по программе, установленной в контроллере
Выводит на панель текущие показатели дизельного двигателя и вырабатываемой энергии
Сигнализирует о причине прекращения работы в случае аварии
Обеспечивает подачу рабочего напряжения в силовые цепи автоматики контейнера
Распределительное устройство

Состоит из вводной ячейки генератора с трансформатором напряжения и разъединителем и ячейки отходящей линии с трансформаторами тока, вакуумным выключателем, трансформатором напряжения линии и разъединителем.

В качестве опции может быть укомплектована ячейкой трансформатора собственных нужд

ОСНОВНЫЕ ФУНКЦИИ:

Дифференциальная защита обмоток генератора и шин РУ
Защита по перегреву обмоток генератора, по температуре подшипников генератора
Система учета выработанной электроэнергии
Дополнительное оборудование
Подогреватель жидкостный предпусковой
Электрический подогреватель охлаждающей жидкости
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель 35Дб (45Дб)
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Дублирующие аналоговые приборы
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Комплект ЗИП на период от 500 до 5000 ч
Сравнить с аналогами
  ПСМ ADMi-1000 6.3 kV
Серия ADMi «Taifun»
ПСМ ADM-1000 6.3 kV
Серия ADM «Sturm»
Оценки
Основные характеристики
1020 кВт / 1275 кВА 1014 кВт / 1268 кВА
1122 кВт / 1403 кВА 1115 кВт / 1394 кВА
50 50
6300 6300
198 195
Двигатель
Mitsubishi S12R-PTA MTU 18V2000G26F
1500 1500
12VTI 18VTI
170 135
180 156
49.03 40.2
14:1 17.5:1
Генератор
Marelli Motori MJH 450 LB4 Marelli Motori MJH 450 LB4
6300 6300
переменный трехфазный переменный трехфазный
0.8 0.8
117 116
F F
IP23 IP23
Система охлаждения
Ручной насос закачки охлаждающей жидкости есть нет
Электрический насос закачки охлаждающей жидкости есть нет
Электрический подогреватель охлаждающей жидкости есть нет
Крыльчатка вентилятора толкающего типа есть есть
Радиатор жидкостный есть есть
335 73*
Система воздухозабора
Система электрооборудования
Стартер 2 x 7.5 кВт
24 В
Комплект аккумуляторных батарей есть есть
Зарядное устройство АКБ есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный
Топливная система
1000 1000
198 195
5.1 5.1
Масляная система
180 122
Габариты открытого исполнения
4370×2000×2120
10500
Запчасти и сервис

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
