ГлавнаяПродукцияДизельные генераторыСерия ADM «Sturm» – Высоковольтный дизельный генератор ПСМ ADM-1300 10.5 kV
Серия ADM «Sturm»
от 640 до 4000 кВт
Выпускаются на базе немецких двигателей MTU
  • Снабжены функцией авто-диагностики двигателя и удаленного контроля
  • Вырабатывают 60 000 моточасов до капитального ремонта
  • Обладают самым низким в классе выбросом вредных веществ (TA-luft)

Все модели серии ADM «Sturm»

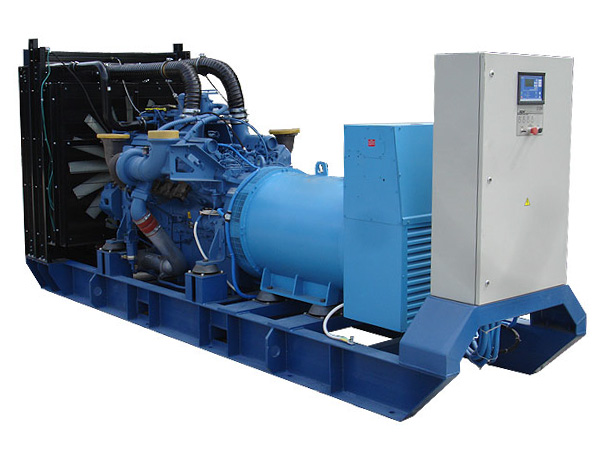

Высоковольтный дизельный генератор ADM-1300 10.5 kV MTU (1300 кВт)

Двигатель
MTU
Напряжение: 10500 В
Основная мощность 1320 кВт / 1650 кВА
Резервная мощность 1452 кВт / 1815 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии ADM-1300 10.5 kV мощностью 1331 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 10500 В.

Высоковольтные генераторы ADM-1300 10.5 kV применяются в качестве основных и резервных источников электроснабжения автономных объктов, использующих высоковольтное промышленное оборудование. Также электростанции, генерирующие ток напряжением 6.3 кВ или 10.5 кВ, позволяют снизить затраты на передачу электроэнергии на большие расстояния.

Компания ПСМ учитывает любые требования заказчика и предлагает монтаж электростанции «под ключ» прямо на объекте и его дальнейшее обслуживание в течение всего срока эксплуатации.

Серия ADM «Sturm»
Серия ADM «Sturm»
от 640 до 4000 кВт
Выпускаются на базе немецких двигателей MTU
  • Снабжены функцией авто-диагностики двигателя и удаленного контроля
  • Вырабатывают 60 000 моточасов до капитального ремонта
  • Обладают самым низким в классе выбросом вредных веществ (TA-luft)

Все модели серии ADM «Sturm»

Подбор по мощностям
Характеристики
Основная мощность 1320 кВт / 1650 кВА
Резервная мощность 1452 кВт / 1815 кВА
Частота тока, Гц 50
Напряжение, В 10500
Расход топлива, л/ч
- при 75% нагрузки 250
Модель двигателя MTU 12V4000G23
Частота вращения вала двигателя, об/мин 1500
Тип 12VTI
Диаметр цилиндра, мм 170
Ход поршня, мм 210
Рабочий объем, л 57.2
Степень сжатия 16.5:1
Модель генератора Marathon Electric
Напряжение, В 10500
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 91
Степень защиты IP23
Топливный бак, л 1000
Расход топлива, л/ч
- при 75% нагрузки 250
Время автономной работы при 75% мощности, ч 4
Тип глушителя Промышленный
Ручной насос закачки охлаждающей жидкости
Электрический насос закачки охлаждающей жидкости
Электрический подогреватель охлаждающей жидкости
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 200*
Пусковое устройство Стартер 2 x 7.5 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
Объем системы смазки, л 260
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
* без учета заправочного объёма радиатора
- расход топлива рассчитан на основании плотности - 840 кг/м3 (зимнее дизельное топливо).
Система управления

Система управления высоковольтного дизельного генератора осуществляет:

  • запуск и остановку электроагрегата
  • измерение текущих параметров двигателя и вырабатываемой электроэнергии
  • аварийную остановку в случае неполадок
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Управляет электроагрегатом по программе, установленной в контроллере
Выводит на панель текущие показатели дизельного двигателя и вырабатываемой энергии
Сигнализирует о причине прекращения работы в случае аварии
Обеспечивает подачу рабочего напряжения в силовые цепи автоматики контейнера
Распределительное устройство

Состоит из вводной ячейки генератора с трансформатором напряжения и разъединителем и ячейки отходящей линии с трансформаторами тока, вакуумным выключателем, трансформатором напряжения линии и разъединителем.

В качестве опции может быть укомплектована ячейкой трансформатора собственных нужд

ОСНОВНЫЕ ФУНКЦИИ:

Дифференциальная защита обмоток генератора и шин РУ
Защита по перегреву обмоток генератора, по температуре подшипников генератора
Система учета выработанной электроэнергии
Дополнительное оборудование
Подогреватель жидкостный предпусковой
Электрический подогреватель охлаждающей жидкости
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель 35Дб (45Дб)
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Дублирующие аналоговые приборы
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Комплект ЗИП на период от 500 до 5000 ч
Варианты исполнения
Варианты передвижного исполнения

Возможна установка на шасси
  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Энергокомплекс в двух контейнерах на автомобиле VolvoДизельный генератор в погодозащитном капоте на шассиДизельный генератор в шумозащитном кожухе на шассиДизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортовНасосная установка ПСМ в капоте на лыжахУстановка в погодозащитном капоте на одноосном шасси

Подробнее о передвижных установках

Сравнить с аналогами
  ПСМ ADM-1300 10.5 kV
Серия ADM «Sturm»
ПСМ ADMi-1380 10.5 kV
Серия ADMi «Taifun»
Оценки
Основные характеристики
1320 кВт / 1650 кВА 1381 кВт / 1726 кВА
1452 кВт / 1815 кВА 1519 кВт / 1899 кВА
50 50
10500 10500
250 264
Двигатель
MTU 12V4000G23 Mitsubishi S16R-PTA
1500 1500
12VTI 16VTI
170 170
210 180
57.2 65.37
16.5:1 14:1
Генератор
Marathon Electric Marelli Motori
10500 10500
переменный трехфазный переменный трехфазный
0.8 0.8
91 95
F
IP23 IP23
Система охлаждения
Ручной насос закачки охлаждающей жидкости есть есть
Электрический насос закачки охлаждающей жидкости есть есть
Электрический подогреватель охлаждающей жидкости есть есть
Крыльчатка вентилятора толкающего типа есть есть
Радиатор жидкостный есть есть
200* 170*
Система воздухозабора
Система электрооборудования
Стартер 2 x 7.5 кВт Стартер 2 x 7.5 кВт
24 В 24 В
Комплект аккумуляторных батарей есть есть
Зарядное устройство АКБ есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный
Топливная система
1000 1000
250 264
4 3.8
Масляная система
260 230
Габариты открытого исполнения
5300×2000×2600
13000
Запчасти и сервис

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
