Серия ADDo «Monsoon»
от 60 до 2000 кВт
Выпускаются на базе южнокорейских двигателей Doosan
  • Выдерживают интенсивные пиковые и продолжительные нагрузки
  • Вырабатывают 40 000 моточасов до капитального ремонта
  • Имеют низкую стоимость владения из-за экономичного расхода топлива и недорогих запчастей и расходных материалов
Почему ПСМ работает с Doosan

Все модели серии ADDo «Monsoon»

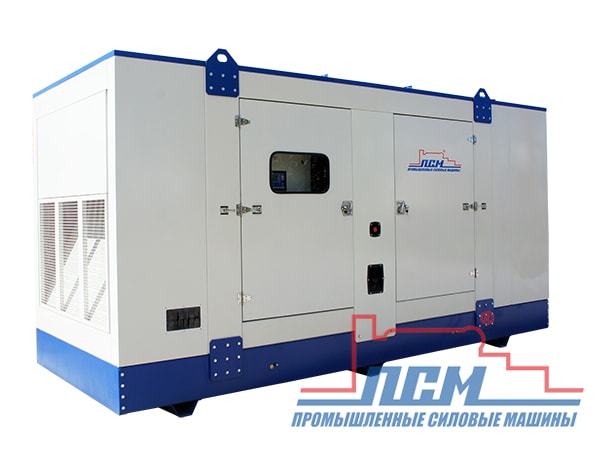

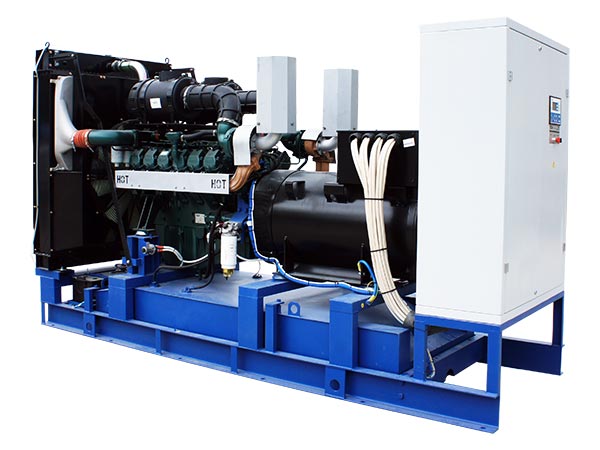

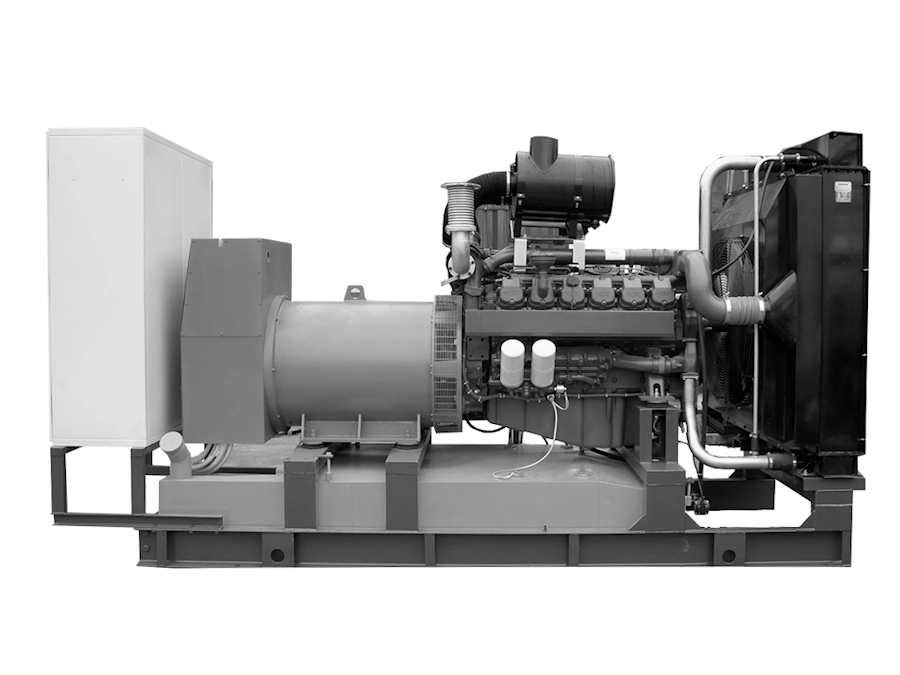

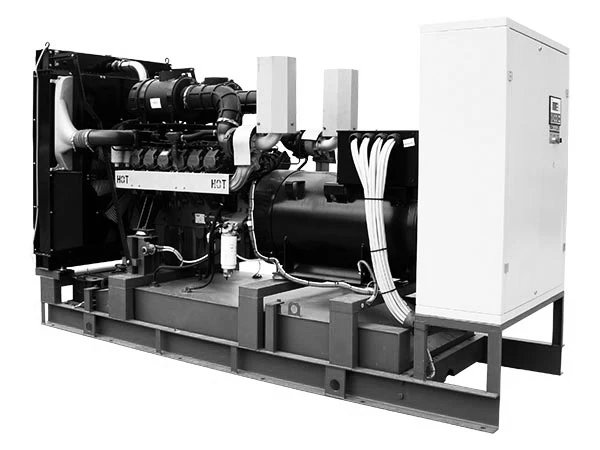

Дизельный генератор ADDo-550 Doosan (550 кВт)

Двигатель
Doosan
Напряжение: 400 В
Основная мощность 545 кВт / 681 кВА
Резервная мощность 600 кВт / 750 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Электростанции серии ADDo-550 производства ПСМ мощностью 545 кВт вырабатывают электрический ток напряжением 400В (частота 50Гц, 3 фазы).

Дизельные генераторы (электростанции) ADDo-550 применяются в качестве основных и резервных источников электроснабжения нефтегазовых месторождений, карьеров, непрерывных производств, датацентров, объектов связи, аэропортов, больниц, котельных и других социальнозначимых объектов.

К электростанции ADDo-550 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADDo «Monsoon»
Серия ADDo «Monsoon»
от 60 до 2000 кВт
Выпускаются на базе южнокорейских двигателей Doosan
  • Выдерживают интенсивные пиковые и продолжительные нагрузки
  • Вырабатывают 40 000 моточасов до капитального ремонта
  • Имеют низкую стоимость владения из-за экономичного расхода топлива и недорогих запчастей и расходных материалов
Почему ПСМ работает с Doosan

Все модели серии ADDo «Monsoon»

Подбор по мощностям
Характеристики
Основная мощность 545 кВт / 681 кВА
Резервная мощность 600 кВт / 750 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 40 000
Расход топлива, л/ч
- при 75% нагрузки 109.5
- при 100% нагрузки 147.1
Модель двигателя Doosan DP222LB
Частота вращения вала двигателя, об/мин 1500
Тип 12VTI
Диаметр цилиндра, мм 128
Ход поршня, мм 142
Рабочий объем, л 21.9
Степень сжатия 15:1
Модель генератора Marelli Motori MJB 355 MA4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 983
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M31FA600A
Топливный бак, л 1200
Расход топлива, л/ч
- при 75% нагрузки 109.5
- при 100% нагрузки 147.1
Время автономной работы при 75% мощности, ч 11
Время автономной работы при 100% мощности, ч 8.2
Топливные фильтры полнопоточный, со сменным картриджем
Габаритные размеры (Д×Ш×В), мм 4030×1390×2228
Вес, кг 4275
Тип глушителя Промышленный
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 114
Зарядный генератор 45 А
Пусковое устройство Стартер 7 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Объем системы смазки, л 40
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Система управления

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Возможно изготовление системы управления с аналоговыми приборами
Автоматический запуск
Со встроенным шкафом АВР
Система управления ПСМ СУЭМ-2
Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
Автоматический запуск двигателя при отклонении параметров основной сети и подключение потребителя к электроагрегату
Управление электроагрегатом по программе, установленной в контроллере ( в том числе подзарядка аккумуляторных батарей и управление электрическим подогревателем охлаждающей жидкости)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
С внешним шкафом АВР
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Шкаф автоматического ввода резерва (АВР)
Шкаф АВР (автоматический ввод резерва)

Габариты шкафа (Г×Ш×В), мм: 500×800×1400

Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.

Реализован на базе микропроцессорного контроллера ATS

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети
Подача команды на пуск и останов ДЭС
Проведение тестирования резервного ввода с нагрузкой и без
Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
Переключение нагрузки на основной ввод при восстановлении сети
Сигнализация об авариях, расшифровка произошедших аварий

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Дополнительное оборудование
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Подогреватель жидкостный предпусковой
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Дублирующие аналоговые приборы
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Комплект ЗИП на период от 500 до 5000 ч
Варианты исполнения
Варианты передвижного исполнения

Возможна установка на шасси
  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Энергокомплекс в двух контейнерах на автомобиле VolvoДизельный генератор в погодозащитном капоте на шассиДизельный генератор в шумозащитном кожухе на шассиДизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортовНасосная установка ПСМ в капоте на лыжахУстановка в погодозащитном капоте на одноосном шасси

Подробнее о передвижных установках

Сравнить с аналогами
  ПСМ ADDo-550
Серия ADDo «Monsoon»
Оценки
Основные характеристики
545 кВт / 681 кВА
600 кВт / 750 кВА
50
400
40 000
109.5
147.1
Двигатель
Doosan DP222LB
1500
12VTI
128
142
21.9
15:1
Генератор
Marelli Motori MJB 355 MA4
400
переменный трехфазный
0.8
983
H
IP23
M31FA600A
Система охлаждения
Крыльчатка вентилятора толкающего типа есть
Радиатор жидкостный есть
114
Система воздухозабора
Система электрооборудования
45 А
Стартер 7 кВт
24 В
Комплект аккумуляторных батарей есть
Система газовыхлопа
Тип глушителя Промышленный
Топливная система
1200
109.5
147.1
11
8.2
полнопоточный, со сменным картриджем
Масляная система
40
Габариты открытого исполнения
4030×1390×2228
4275
Запчасти и сервис

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
