Серия ADC «Tornado»
от 240 до 1600 кВт
Выпускаются на базе американских двигателей Cummins
  • Обладают высокой работоспособностью при низких эксплуатационных затратах
  • Отлично подходят для обеспечения энергоснабжения нефтегазовой отрасли
  • Большой опыт эксплуатации в России гарантирует доступность запасных частей и сервисного обслуживания

Все модели серии ADC «Tornado»

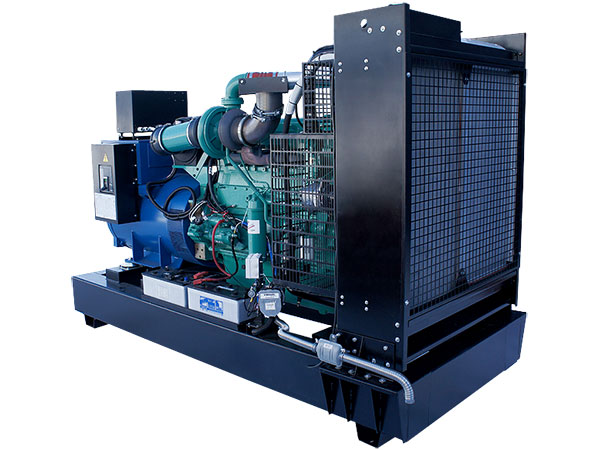

Дизельный генератор ADC-320 Cummins (320 кВт)

Двигатель
Cummins
Напряжение: 400 В
Основная мощность 320 кВт / 400 кВА
Резервная мощность 352 кВт / 440 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Производство под заказ
Аналоги в наличии: ПСМ ADDo-320

Дизельные генераторы серии ADC-320 мощностью 320 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADC-320 производства ПСМ применяются в качестве основных и резервных источников электроснабжения вахтовых поселков, строительных площадок, производств, промышленных объектов.

К модели ADC-320 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADC «Tornado»
Серия ADC «Tornado»
от 240 до 1600 кВт
Выпускаются на базе американских двигателей Cummins
  • Обладают высокой работоспособностью при низких эксплуатационных затратах
  • Отлично подходят для обеспечения энергоснабжения нефтегазовой отрасли
  • Большой опыт эксплуатации в России гарантирует доступность запасных частей и сервисного обслуживания

Все модели серии ADC «Tornado»

Подбор по мощностям
Характеристики
Основная мощность 320 кВт / 400 кВА
Резервная мощность 352 кВт / 440 кВА
Частота тока, Гц 50
Напряжение, В 400
Расход топлива, л/ч
- при 75% нагрузки 69
- при 100% нагрузки 89
Модель двигателя Cummins QSX15G4
Частота вращения вала двигателя, об/мин 1500
Тип 6LTI
Диаметр цилиндра, мм 137
Ход поршня, мм 169
Рабочий объем, л 15
Модель генератора Stamford S4L1D-F41
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 577
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) AS440
Топливный бак, л 600
Расход топлива, л/ч
- при 75% нагрузки 69
- при 100% нагрузки 89
Время автономной работы при 75% мощности, ч 8.7
Время автономной работы при 100% мощности, ч 6.7
Тип глушителя Промышленный
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 42*
Зарядный генератор 35 А
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
Объем системы смазки, л 91
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Система управления

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Возможно изготовление системы управления с аналоговыми приборами
Автоматический запуск
Со встроенным шкафом АВР
Система управления ПСМ СУЭМ-2
Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
Автоматический запуск двигателя при отклонении параметров основной сети и подключение потребителя к электроагрегату
Управление электроагрегатом по программе, установленной в контроллере ( в том числе подзарядка аккумуляторных батарей и управление электрическим подогревателем охлаждающей жидкости)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
С внешним шкафом АВР
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Шкаф автоматического ввода резерва (АВР)
Шкаф АВР (автоматический ввод резерва)

Габариты шкафа (Г×Ш×В), мм: 300×750×1200

Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.

Реализован на базе микропроцессорного контроллера ATS

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети
Подача команды на пуск и останов ДЭС
Проведение тестирования резервного ввода с нагрузкой и без
Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
Переключение нагрузки на основной ввод при восстановлении сети
Сигнализация об авариях, расшифровка произошедших аварий

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Дополнительное оборудование
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Подогреватель жидкостный предпусковой
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Дублирующие аналоговые приборы
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Комплект ЗИП на период от 500 до 5000 ч
Варианты исполнения
Варианты передвижного исполнения

Возможна установка на шасси
  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Энергокомплекс в двух контейнерах на автомобиле VolvoДизельный генератор в погодозащитном капоте на шассиДизельный генератор в шумозащитном кожухе на шассиДизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортовНасосная установка ПСМ в капоте на лыжахУстановка в погодозащитном капоте на одноосном шасси

Подробнее о передвижных установках

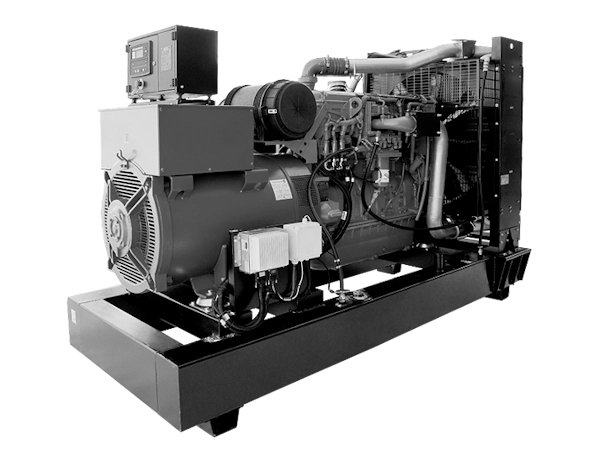

Сравнить с аналогами
  ПСМ ADC-320
Серия ADC «Tornado»
ПСМ ADV-320
Серия ADV «Njord»
ПСМ ADDo-320
Серия ADDo «Monsoon»
ПСМ ADP-320
Серия ADP «Perry»
ПСМ АД-315 (ЯМЗ-8503.10)
Серия АД «Буран»
ПСМ АД-315 (ЯМЗ-240НМ2)
Серия АД «Буран»
ПСМ АД-315 (ТМЗ)
Серия АД «Буран»
Оценки
Основные характеристики
320 кВт / 400 кВА 320 кВт / 400 кВА 320 кВт / 400 кВА 320 кВт / 400 кВА 315 кВт / 394 кВА 315 кВт / 394 кВА 315 кВт / 394 кВА
352 кВт / 440 кВА 352 кВт / 440 кВА 352 кВт / 440 кВА 352 кВт / 440 кВА 346 кВт / 471 кВА 346 кВт / 471 кВА 346 кВт / 471 кВА
50 50 50 50 50 50 50
400 400 400 400 400 400 400
40 000 40 000 35 000 35 000 35 000
69 59.6 65.1 66.1 69.1 69.8 63.2
89 79.5 89.3 88.1 91 90.6 85.4
Двигатель
Cummins QSX15G4 Volvo Penta TAD1344GE Doosan P158LE Perkins 2206A-E13TAG3 ЯМЗ 8503.10 ЯМЗ 240НМ2 ТМЗ 8525.10
1500 1500 1500 1500 1500 1500 1500
6LTI 6LTI 8VTI 6LTI 12VTI 12VT 8VTI
137 131 128 130 140 130 140
169 158 142 157 140 140 140
15 12.78 14.6 12.5 25.86 22.3 17.24
18.1:1 15:1 16.3:1 15.2:1 15.2:1 15.5:1
электромагнитный клапан 2 заслонки, с дистанционным (кнопка на панели управления) и ручным (кнопка на приводе заслонки) управлением, установлены между ОНВ и впускными коллекторами правого и левого цилиндров по заказу потребителя двигатель может быть оборудован механизмом аварийного останова с исполнительным устройством, перекрывающим впускной тракт двигателя
Подогреватель воздуха впускного коллектора нет есть нет нет нет нет нет
Заслонка аварийного останова нет нет нет нет нет нет есть
Генератор
Stamford S4L1D-F41 Marelli Motori MJB 315 MA4 Marelli Motori MJB 315 MA4 Stamford HC444F Marelli Motori MJB 315 MA4 Marelli Motori MJB 315 MA4 Stamford S4L1D-F41
400 400 400 400 400 400 400
переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
0.8 0.8 0.8 0.8 0.8 0.8 0.8
577 577 576 577 570 570 570
H H H H H H H
IP23 IP23 IP23 IP23 IP23 IP23 IP23
AS440 AS440 AS440 AS440 M31FA600A M31FA600A AS440
Система охлаждения
Крыльчатка вентилятора толкающего типа есть есть есть есть есть есть есть
Радиатор жидкостный есть есть есть есть есть есть есть
Расширительный бачок нет есть нет нет нет нет нет
Фильтр охлаждающей жидкости нет есть нет нет нет нет нет
жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости, рассчитана на всесезонное применение низкозамерзающих жидкостей
42* 44 80 51.4 52* 35* 30*
Система воздухозабора
Система электрооборудования
35 А 80 А 45 А 70 А переменного тока, модель 6582.3701, 2кВт модели 63,3701, 28В, 150А переменного тока, номинальное напряжение 28 В, максимальный ток 80 А, модели 4001.3771-42
Стартер 7 кВт Стартер 7 кВт электрический стартер, номинальное напряжение 24 В электрический стартер типа 25,3708-01 электрический стартер с муфтой свободного хода, модели 2501.3708-21
24 В 24 В 24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть есть есть есть
Зарядное устройство АКБ есть нет нет нет нет нет нет
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный Промышленный Промышленный Промышленный
Топливная система
600 600 600 600 800 600 600
69 59.6 65.1 66.1 69.1 69.8 63.2
89 79.5 89.3 88.1 91 90.6 85.4
8.7 10.1 9.2 9.1 11.6 8.6 9.5
6.7 7.5 6.7 6.8 8.8 6.6 7
полнопоточный, со сменным картриджем
с водоотделителем и индикатором наличия воды в топливе отстойник - 2 шт. с двумя сменными фильтрующими элементами из хлопчатобумажной ровницы отстойник - 2шт.
с двумя сменными бумажными фильтрующими элементами с двумя сменными фильтрами с двумя сменными фильтрующими элементами из фильтрованной бумаги
Масляная система
91 36 21 40 65 39 33
0.04
Габариты открытого исполнения
3400×1250×2050 3400×1400×2100 3800×1150×2200 3483×1332×2236 3863×1310×1850 3070×1280×2050
3100 2700 3300 4030 3850 3600
Запчасти и сервис

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
