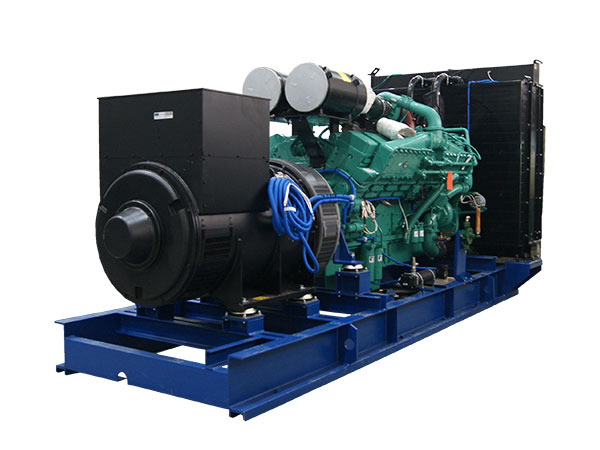

Дизельный генератор ADC-1620 Cummins (1620 кВт)

Двигатель
Cummins
Напряжение: 400 В
Основная мощность 1600 кВт / 2000 кВА
Резервная мощность 1760 кВт / 2200 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии ADC-1600 мощностью 1600 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADC-1600 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.

К электростанции ADC-1600 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADC «Tornado»
Серия ADC «Tornado»
от 240 до 1600 кВт
Выпускаются на базе американских двигателей Cummins
  • Обладают высокой работоспособностью при низких эксплуатационных затратах
  • Отлично подходят для обеспечения энергоснабжения нефтегазовой отрасли
  • Большой опыт эксплуатации в России гарантирует доступность запасных частей и сервисного обслуживания

Все модели серии ADC «Tornado»

Подбор по мощностям
Характеристики
Основная мощность 1600 кВт / 2000 кВА
Резервная мощность 1760 кВт / 2200 кВА
Частота тока, Гц 50
Напряжение, В 400
Расход топлива, л/ч
- при 75% нагрузки 290
- при 100% нагрузки 393
Модель двигателя Cummins QSK60G4
Частота вращения вала двигателя, об/мин 1500
Тип 16VTI
Диаметр цилиндра, мм 159
Ход поршня, мм 190
Рабочий объем, л 60.2
Электрический подогреватель охлаждающей жидкости
Модель генератора Stamford PI734F
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 2887
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) MX341
Топливный бак, л 1000
Расход топлива, л/ч
- при 75% нагрузки 290
- при 100% нагрузки 393
Время автономной работы при 75% мощности, ч 3.4
Время автономной работы при 100% мощности, ч 2.5
Габаритные размеры (Д×Ш×В), мм 6200×2300×2550
Вес, кг 15000
Тип глушителя Промышленный
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 490
Зарядный генератор 55 А
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
Объем системы смазки, л 280
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Система управления

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Возможно изготовление системы управления с аналоговыми приборами
Автоматический запуск
С внешним шкафом АВР
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Шкаф автоматического ввода резерва (АВР)
Шкаф АВР (автоматический ввод резерва)

Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.

Реализован на базе микропроцессорного контроллера ATS

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети
Подача команды на пуск и останов ДЭС
Проведение тестирования резервного ввода с нагрузкой и без
Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
Переключение нагрузки на основной ввод при восстановлении сети
Сигнализация об авариях, расшифровка произошедших аварий

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Дополнительное оборудование
Подогреватель жидкостный предпусковой
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель 35Дб (45Дб)
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Дублирующие аналоговые приборы
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Комплект ЗИП на период от 500 до 5000 ч
Сравнить с аналогами
  ПСМ ADC-1600
Серия ADC «Tornado»
ПСМ ADMi-1600
Серия ADMi «Taifun»
ПСМ ADM-1600
Серия ADM «Sturm»
Энергокомплекс<br/>ПСМ ADDo-1600
(4 × ПСМ ADDo-400)
Серия ADDo «Monsoon»
ПСМ ADP-1600
Серия ADP «Perry»
Энергокомплекс<br/>ПСМ ADV-1600
(4 × ПСМ ADV-400)
Серия ADV «Njord»
Оценки
Основные характеристики
1600 кВт / 2000 кВА 1600 кВт / 2000 кВА 1600 кВт / 2000 кВА 1600 кВт / 2000 кВА 1600 кВт / 2000 кВА 1600 кВт / 2000 кВА
1760 кВт / 2200 кВА 1760 кВт / 2200 кВА 1760 кВт / 2200 кВА 1760 кВт / 2200 кВА 1760 кВт / 2200 кВА 1760 кВт / 2200 кВА
50 50 50 50 50 50
400 400 400 400 400 400
40 000 40 000
290 306 310 4 × 71.5 323.3 4 × 74.5
393 4 × 97 431.1 4 × 102.1
Двигатель
Cummins QSK60G4 Mitsubishi S16R-PTAA2 MTU 16V4000G23 4 × Doosan DP158LD Perkins 4016-61TRG2 4 × Volvo Penta TAD1641GE
1500 1500 1500 1500 1500 1500
16VTI 16VTI 16VTI 8VTI 16VTI 6LTI
159 170 170 128 160 144
190 180 210 142 190 165
60.2 65.37 76.3 14.6 61.12 16.12
14:1 16.5:1 15:1 13.6:1 16.5:1
электромагнитный клапан
Электрический подогреватель охлаждающей жидкости есть есть есть нет есть нет
Подогреватель воздуха впускного коллектора нет нет нет нет нет есть
Генератор
Stamford PI734F Marelli Motori MJB 500 MB4 Leroy Somer LSA 52.3 S7 4 × Marelli Motori MJB 355 SA4 Stamford PI734F 4 × Marelli Motori MJB 355 SA4
400 400 400 400 400 400
переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
0.8 0.8 0.8 0.8 0.8 0.8
2887 2880 2880 4 × 722 2880 4 × 720
H H H H H H
IP23 IP23 IP23 IP23 IP23 IP23
MX341 M40FA610A D510C MX341
Система охлаждения
Ручной насос закачки охлаждающей жидкости нет есть есть нет нет нет
Электрический насос закачки охлаждающей жидкости нет есть есть нет нет нет
Крыльчатка вентилятора толкающего типа есть есть есть есть есть есть
Радиатор жидкостный есть есть есть есть есть есть
Расширительный бачок нет нет нет нет нет есть
Фильтр охлаждающей жидкости нет нет нет нет нет есть
Термостат нет нет нет нет есть нет
490 170* 310* 4 × 79 215 4 × 60
Система воздухозабора
Система электрооборудования
55 А 45 А 40 А 80 А
Стартер 2 x 7.5 кВт Стартер 2 x 7.5 кВт Стартер 7 кВт Стартер 16.4 кВт Стартер 7 кВт
24 В 24 В 24 В 24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть есть есть
Зарядное устройство АКБ есть есть есть нет есть нет
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный Промышленный Промышленный
Топливная система
1000 1000 1000 4 × 900 1000 4 × 900
290 306 310 4 × 71.5 323.3 4 × 74.5
393 4 × 97 431.1 4 × 102.1
3.4 3.3 3.2 12.6 3.1 12.1
2.5 9.3 2.3 8.8
полнопоточный, со сменным картриджем
с водоотделителем и индикатором наличия воды в топливе
Масляная система
280 230 300 4 × 22 237.2 4 × 48
0.1
Габариты открытого исполнения
6200×2300×2550 6060×2150×2530 4770×1810×2330 4 × 3550×1390×1950 5800×2300×3050 4 × 3800×1210×2115
15000 14500 13000 14480 15700 18400
Запчасти и сервис

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
