ПСМ ДНУ-315/71

Описание

Дизельные насосные установки ДНУ-315/71 предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости и химической активности.

Компактная насосная станция состоит из дизельного двигателя ЯМЗ-236М2 и центробежного насоса типа Д, смонтированных на общей фундаментальной раме и соединенных между собой карданным валом. По специальному заказу возможна установка двигателя Doosan или Volvo Penta.

Комплектация и исполнение насосной установки определяется на основании заполненного заказчиком опросного листа. Насосная станция поставляется в открытом исполнении, под навесом, в погодозащитном капоте, блок-контейнере, на шасси или лыжах (салазках).

ДНУ-315/71 есть в наличии. Заказать

Соответствие стандартам:

Дизель-насосные установки серии ДНУ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования».

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 50°С.

Гарантии изготовителя:

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги:

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Характеристики
Наименование параметра Значение
Подача, м³/ч
215-380
Напор, м
66-78
Эксплуатац. частота вращ., об/мин
2900
Расход топлива, л/ч
24.3
Модель двигателя
ЯМЗ 236М2
Модель насоса 1Д315-71
Частота вращения насоса, об/мин 2900
Подача, м³/ч
215265315350380
Напор, м
7874716866
Потребляемая мощность, кВт
6570788385
Кавитационный запас, м (NPSH)
55.36.87.89
Диам. вcасыв. фл.,мм 200
Диам. напорн. фл.,мм 150
Емк. баков, л 200

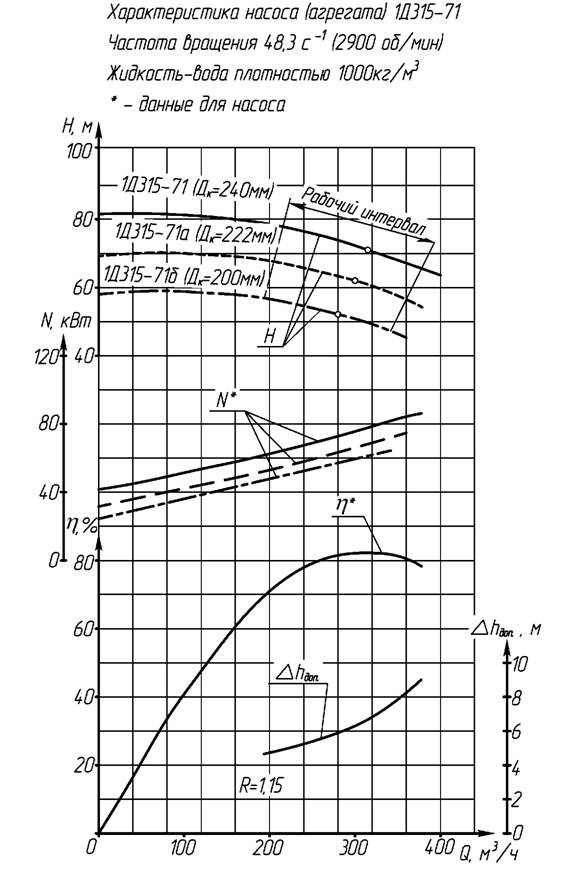

Техническая характеристика насоса:

Техническая характеристика насоса

Примечание.
Значения параметров насоса указаны при работе насосов на воде с температурой 20oС и плотностью 1000 кг/м3.
Отклонение напора при эксплуатации до минус 10%.
Комплектация
Происхождение - Россия C 2005 года ПСМ сотрудничает с Ярославским Моторным Заводом.
Подробнее

Дизельный двигатель ЯМЗ-236М2 производства ОАО "Автодизель" (Россия, г. Ярославль) - 6-ти цилиндровый с V-образным расположением цилиндров, 4-хтактный с воспламенением от сжатия, непосредственным впрыском топлива, жидкостным охлаждением, без наддува, с механическим регулятором частоты вращения.

Насосы типа Д предназначены для перекачивания воды температурой не выше 80°С, ряда химически активных жидкостей, а также нефтепродуктов до 45°С с кинематической вязкостью до 25сСт и плотностью до 888 кг/м3 не содержащих твердых включений по массе более 0,05%, размеру более 0,2 мм и микротвердостью более 6,5 ГПа (650кгс/мм2).

  • Коробка перемены передач ЯМЗ-236Н
  • Двухдисковое сцепление автомобильного типа
  • Механизм выключения сцепления
  • Система выхлопа с глушителем шума, смонтированным на установке или укомплектованным в ЗИП для монтажа на месте
  • Система впуска с воздушным фильтром
  • Система топливоподачи встроенный топливный бак емкостью 200 л. и фильтрами грубой и тонкой очистки топлива
  • Механизм управления топливоподачей и останова двигателя
  • Система охлаждения, состоящая из водяного радиатора
  • Система охлаждения масла с масляным радиатором
  • Система электрооборудования 24 В с зарядным генератором и аккумуляторными батареями 6СТ-132А с комплектом проводов
  • Стальная базовая рама с антивибрационными опорами
  • Карданный вал с защитным кожухом для соединения привода с насосом
  • Система запуска и останова, управления, контроля, аварийно-предупредительной сигнализации и защиты двигателя
  • Приборы для контроля работы насоса (манометр и мановакуумметр)
  • Система управления:
    - ручное управление
    : насосные станции промышленные, предназначенные для основного водоснабжения, комплектуются ручными пультами управления релейного типа собственного производства.
    - автоматическое управление
    : насосные автоматические станции, предназначенные для резервирования основного насоса, комплектуются автоматическими пультами управления собственного производства серии ЭСУПД на базе контроллера Deif


* по согласованию с заказчиком возможна комплектация другими насосами как отечественного, так и импортного производства либо исполнение без насоса
Дополнительное оборудование


Варианты исполнения

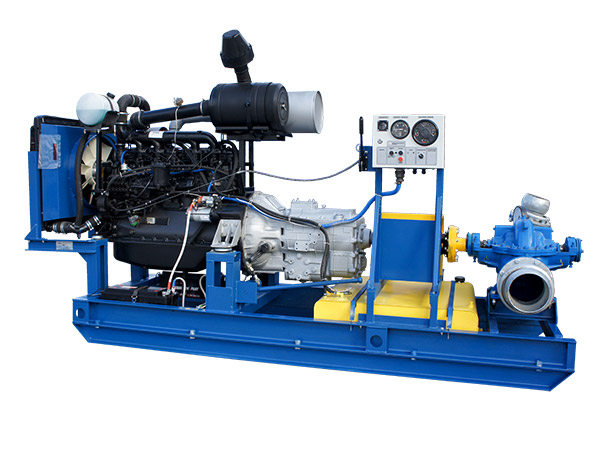

Открытое исполнение

Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.

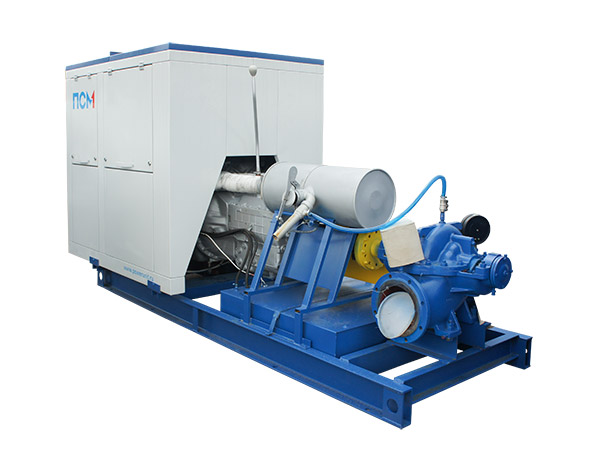

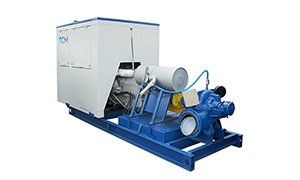

Погодозащитный капот

Насосные установки и дизельные приводы в капоте предназначены для эксплуатации на открытых площадках, а также для частого перемещения и работы с большим количеством запусков-остановов.

Капоты обеспечивают защиту от атмосферных осадков и механических повреждений, а также сохраняют оборудование от доступа посторонних лиц.

Оборудование в капоте может быть смонтировано на открытой площадке, шасси автомобиля или прицепа без дополнительной доработки. Возможна работа на ровной площадке без специального монтажа.


Навес

Навес предназначен для защиты двигателя и системы управления установкой от атмосферных осадков.

Агрегат под навесом доступен для заказа в стационарном или передвижном исполнении.


Утепленный блок-контейнер типа "Север"

Назначение:

Насосные установки, смонтированные в контейнере, предназначены для эксплуатации вне помещения при температуре воздуха от -40°С до +40°С. Контейнер «Север» обеспечивает оптимальные условия работы оборудования и обслуживающего персонала.

Блок-контейнер дизельной электростанции (контейнеры ДГУ) по первой, второй, третьей степеням автоматизации соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75.

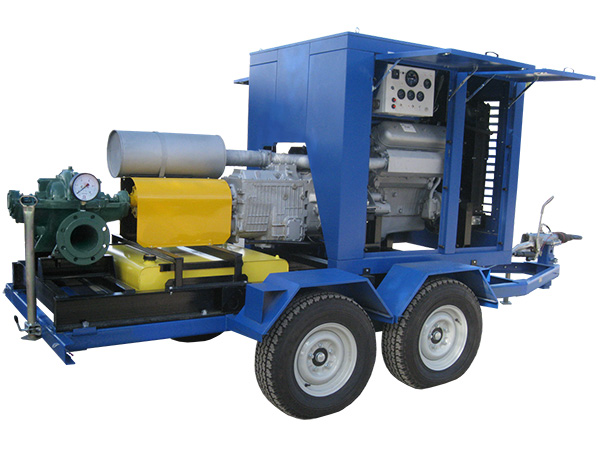

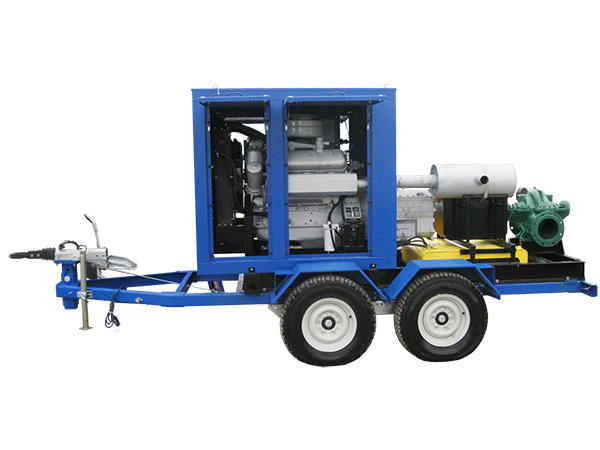

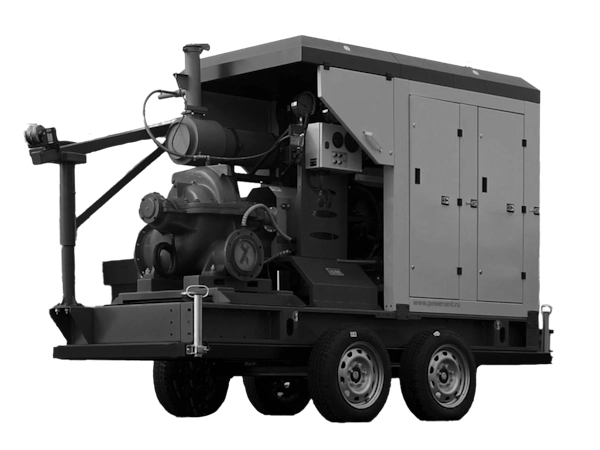

Передвижное исполнение (шасси, сани)

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных и спасательных работ, ремонтных бригад, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья


Антивандальный контейнер типа "Север-М"

Назначение:

Антивандальный контейнер «Север-М» предназначен для установки и эксплуатации оборудования вне помещения при температуре воздуха от -40°С до +40°С. Он обеспечивает тепло- и шумоизоляцию, защиту насосных установок от механических повреждений и несанкционированного доступа.
