ПСМ ДНУ-500/160

Описание

Дизельные насосные установки ПСМ ДНУ-500/160 предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости и химической активности.

Компактная насосная станция состоит из дизельного двигателя ТМЗ-8525.10 или ЯМЗ-850.10 и центробежного насоса, смонтированных на общей фундаментальной раме и соединенных между собой карданным валом.

Конкретная комплектация насосной установки ДНУ определяется на основании опросного листа заполненного заказчиком. Возможно исполнение установки в блочно насосном исполнении, передвижной насосной станции. Наша компания поставляет комплектные насосные станции в соответствии с пожеланиями заказчика.


Соответствие стандартам:

Дизель-насосные установки серии ДНУ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования».

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 50°С.

Гарантии изготовителя:

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги:

Характеристики
Наименование параметра Значение
Подача, м³/ч
500
Напор, м
150
Эксплуатац. частота вращ., об/мин
1450
Расход топлива, л/ч
69,773,9
Модель двигателя
ЯМЗ 850.10ТМЗ 8525.10
Модель насоса 140MTP50.3
Частота вращения насоса, об/мин 1450

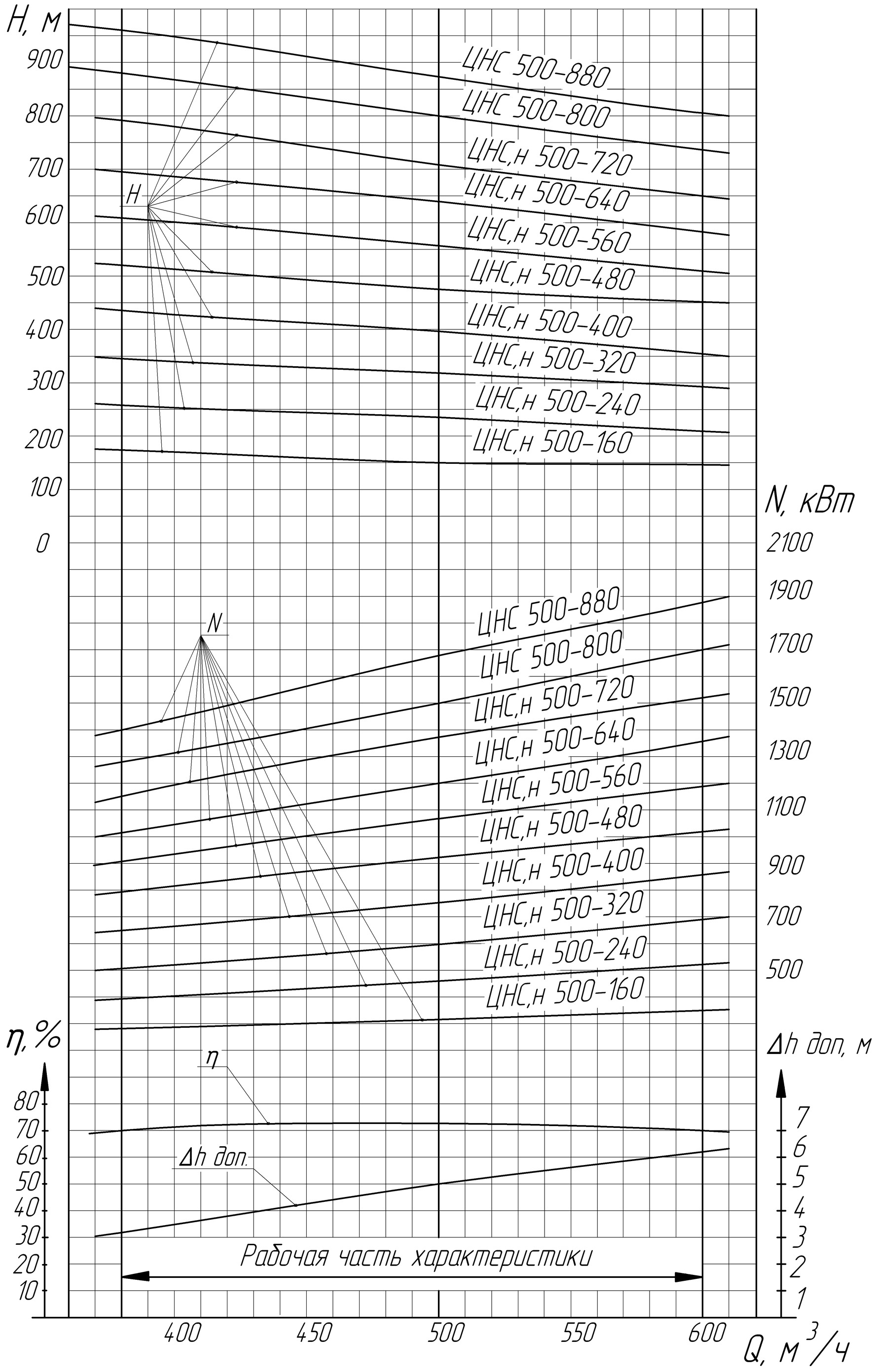

Подача, м³/ч
360450500550600650
Напор, м
171160150140130111
Потребляемая мощность, кВт
200250265275285295
Кавитационный запас, м (NPSH)
333333
Диам. вcасыв. фл.,мм 250
Диам. напорн. фл.,мм 200
Емк. баков, л 600

Примечание.

Технические параметры и характеристики насоса указаны при следующих условиях:

- при работе на воде с температурой 20°C;

- барометрическом давлении - 735,5 mmHg;

- кинематической вязкости ν=1•10-6 m²/s (cSt).

Комплектация
Происхождение - Россия C 2005 года ПСМ сотрудничает с Ярославским Моторным Заводом.
Подробнее

Дизельный двигатель ЯМЗ-850.10 производства ОАО "Автодизель" (Россия, г. Ярославль) - 12-ти цилиндровый с V-образным расположением цилиндров, 4-х тактный с воспламенением от сжатия, с непосредственным впрыском топлива, жидкостным охлаждением, турбонаддувом и охладителем наддувочного воздуха.

Происхождение - Россия C 2005 года ПСМ сотрудничает с Тутаевским Моторным Заводом.
Подробнее.

Дизельный двигатель ТМЗ-8525.10 производства Тутаевского Моторного завода (Россия) - 8-ми цилиндровый с V-образным расположением цилиндров, 4-х тактный с воспламенением от сжатия, непосредственным впрыском топлива, жидкостным охлаждением, с электронным регулятором частоты вращения.

Насосы типа МТР (производства Vipom, Болгария) изготавливаются для перекачивания воды и сходных с ней по вязкости и химической активности жидкостей температурой до 160°С; для перекачивания нефтепродуктов вязкостью до 120 сСт температурой до 120°С.

  • Механизм отбора мощности (МОМ)
  • Диафрагменное сцепление автомобильного типа
  • Механизм выключения сцепления
  • Система выхлопа с глушителем шума, смонтированным на установке или укомплектованным в ЗИП для монтажа на месте
  • Система впуска с воздушным фильтром
  • Система топливоподачи с топливными баками емкостью 600 л. и фильтрами грубой и тонкой очистки топлива
  • Механизм управления топливоподачей и останова двигателя
  • Система охлаждения, состоящая из водяного радиатора и охладителя наддувочного воздуха типа "воздух-воздух"
  • Система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР)
  • Система электрооборудования 24 В с зарядным генератором и аккумуляторными батареями 6СТ-190А с комплектом проводов
  • Стальная базовая рама с антивибрационными опорами
  • Карданный вал с защитным кожухом для соединения привода с насосом
  • Система запуска и останова, управления, контроля, аварийно-предупредительной сигнализации и защиты двигателя
  • Приборы для контроля работы насоса (манометр и мановакуумметр)
  • Система управления:
    - ручное управление: насосные станции промышленные, предназначенные для основного водоснабжения, комплектуются ручными пультами управления релейного типа собственного производства.
    - автоматическое управление
    : насосные автоматические станции, предназначенные для резервирования основного насоса, комплектуются автоматическими пультами управления собственного производства серии ЭСУПД на базе контроллера GC-1F (DEIF) или ID DCU Industrial (ComAP);

* по согласованию с заказчиком возможна комплектация другими насосами как отечественного, так и импортного производства либо исполнение без насоса
Дополнительное оборудование


Варианты исполнения

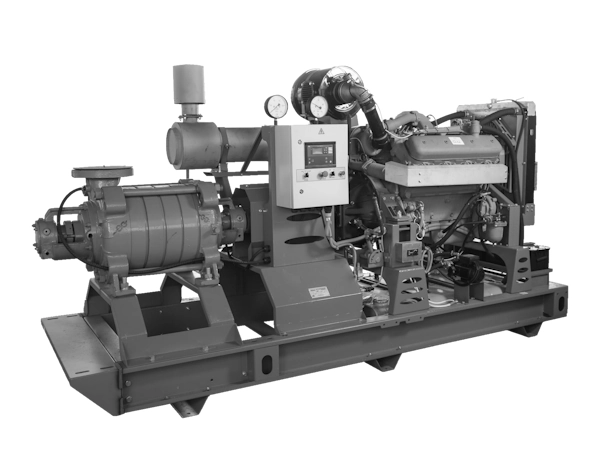

Открытое исполнение

Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.

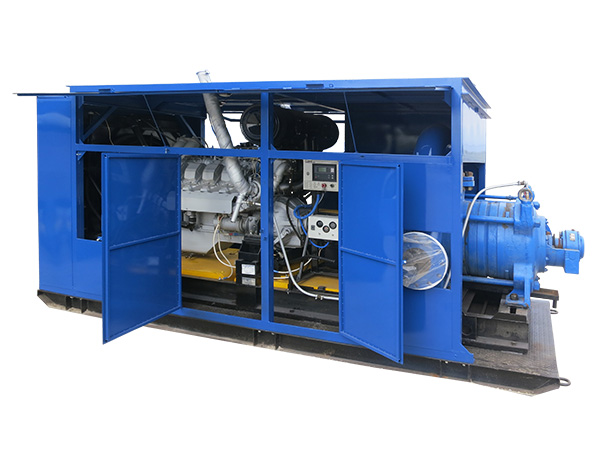

Погодозащитный капот

Насосные установки и дизельные приводы в капоте предназначены для эксплуатации на открытых площадках, а также для частого перемещения и работы с большим количеством запусков-остановов.

Капоты обеспечивают защиту от атмосферных осадков и механических повреждений, а также сохраняют оборудование от доступа посторонних лиц.

Оборудование в капоте может быть смонтировано на открытой площадке, шасси автомобиля или прицепа без дополнительной доработки. Возможна работа на ровной площадке без специального монтажа.


Навес

Навес предназначен для защиты двигателя и системы управления установкой от атмосферных осадков.

Агрегат под навесом доступен для заказа в стационарном или передвижном исполнении.


Утепленный контейнер типа "Север"

Назначение:

Насосные установки, смонтированные в контейнере, предназначены для эксплуатации вне помещения при температуре воздуха от -40°С до +40°С. Контейнер «Север» обеспечивает оптимальные условия работы оборудования и обслуживающего персонала.

Блок-контейнер дизельной электростанции (контейнеры ДГУ) по первой, второй, третьей степеням автоматизации соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75.


Передвижное исполнение (шасси, сани)

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных и спасательных работ, ремонтных бригад, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья


Антивандальный контейнер типа "Север-М"

Назначение:

Антивандальный контейнер «Север-М» предназначен для установки и эксплуатации оборудования вне помещения при температуре воздуха от -40°С до +40°С. Он обеспечивает тепло- и шумоизоляцию, защиту насосных установок от механических повреждений и несанкционированного доступа.
