Дизельная насосная установка ДНУ-300/300

Описание

Дизельные насосные установки ПСМ ДНУ-300/300 предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости и химической активности.

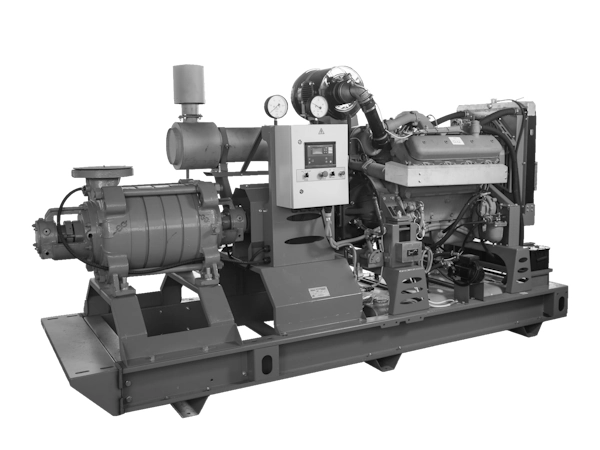

Компактная насосная станция состоит из дизельного двигателя ТМЗ или ЯМЗ и центробежного насоса типа ЦНС, смонтированных на общей фундаментальной раме и соединенных между собой карданным валом.

На сайте представлена базовая комплектация дизельной насосной установки в открытом исполнении. В зависимости от требований и задач заказчика ДНУ может быть:

  1. Укомплектована дополнительным оборудованием: напорными и всасывающими магистралями, арматурой, системой заполнения насоса, предпусковыми подогревателями и др.
  2. Установлена под навес, в погодозащитный капот, блок-контейнер, на шасси или лыжи (салазки)
  3. Собрана на базе зарубежного двигателя: Doosan (Южная Корея), Volvo Penta (Швеция)
  4. Снабжена автоматизированной системой управления на базе контроллера Deif

Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.


Соответствие стандартам:

Дизель-насосные установки серии ДНУ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования».

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 50°С.

Гарантии изготовителя:

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги:

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Характеристики
Наименование параметра Значение
Подача, м³/ч
220-360
Напор, м
269-327
Эксплуатац. частота вращ., об/мин
1475
Расход топлива, л/ч
92,597
Модель двигателя
ТМЗ 8525.10ЯМЗ 8503.10-01
Модель насоса ЦНС 300-300
Частота вращения насоса, об/мин 1475
Подача, м³/ч
220260300330360
Напор, м
327314300287269
Потребляемая мощность, кВт
320326350370397
Кавитационный запас, м (NPSH)
3.544.54.85.1
Диам. вcасыв. фл.,мм 200
Диам. напорн. фл.,мм 200
Емк. баков, л 600

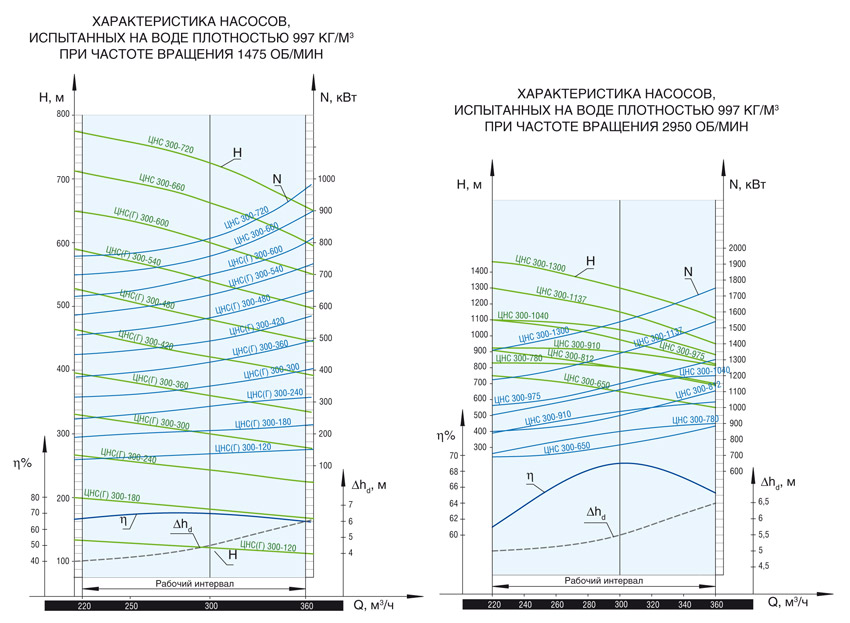

Техническая характеристика насоса:

Техническая характеристика насоса

Примечание.

Технические параметры и характеристики насоса указаны при следующих условиях:

- при работе на воде с температурой 20°C;

- барометрическом давлении - 735,5 mmHg;

- кинематической вязкости ν=1•10-6 m²/s (cSt).

Комплектация
Происхождение - Россия C 2005 года ПСМ сотрудничает с Ярославским Моторным Заводом.
Подробнее

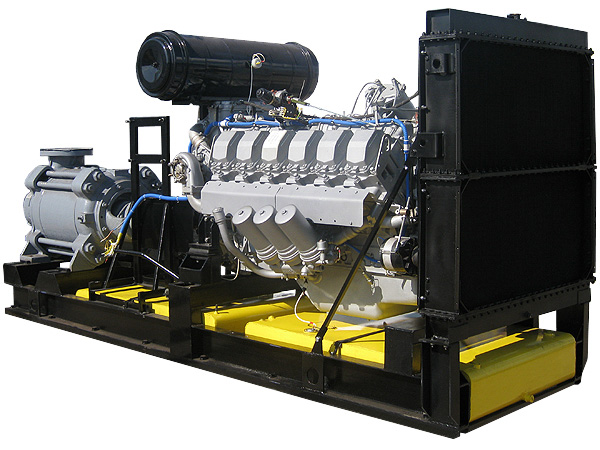

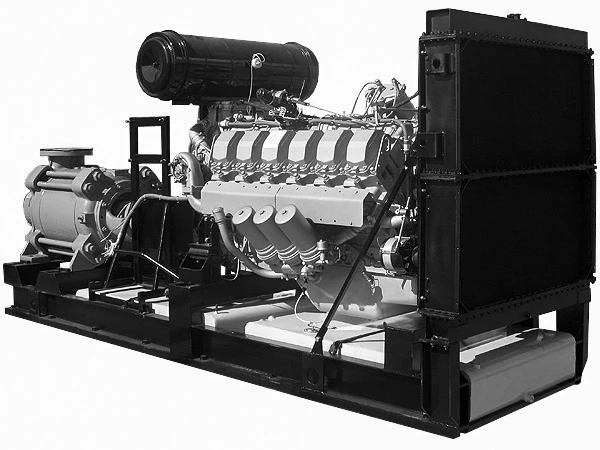

Дизельный двигатель 8503.10-01 производства ОАО "Автодизель" (Россия, г. Ярославль) - 12-ти цилиндровый с V-образным расположением цилиндров, четырехтактный с воспламенением от сжатия, с турбонаддувом, жидкостным охлаждением, непосредственным впрыском топлива и охлаждением наддувочного воздуха.

Происхождение - Россия C 2005 года ПСМ сотрудничает с Тутаевским Моторным Заводом.
Подробнее.

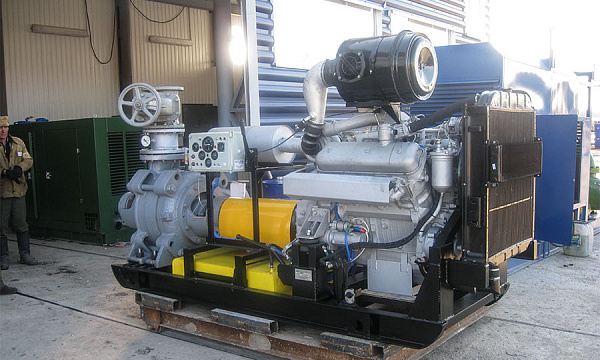

Дизельный двигатель ТМЗ-8435.10 производства Тутаевского Моторного завода (Россия) - 8-ми цилиндровый с V-образным расположением цилиндров, 4-х тактный с воспламенением от сжатия, непосредственным впрыском топлива, турбонаддувом, жидкостным охлаждением, охладителем наддувочного воздуха типа «воздух-воздух».

Насосы типа ЦНС – центробежные секционные насосы предназначены для перекачки химически нейтральной воды; перекачки нейтральной воды с температурой до +105°С; перекачки масла, применяемого в системах турбогенераторов, и подача масла в системах регулирования при пуске и остановке турбин; перекачки кислотной воды с водородным показателем рН 3,5-8,5.

  • Механизм отбора мощности (МОМ)
  • Диафрагменное сцепление автомобильного типа
  • Механизм выключения сцепления
  • Система выхлопа с глушителем шума, смонтированным на установке или укомплектованным в ЗИП для монтажа на месте
  • Система впуска с воздушным фильтром
  • Система топливоподачи с топливными баками емкостью 600 л. и фильтрами грубой и тонкой очистки топлива
  • Механизм управления топливоподачей и останова двигателя
  • Система охлаждения состоящая из водяного радиатора и охладителя наддувочного воздуха типа "воздух-воздух"
  • Система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР)
  • Система электрооборудования 24 В с зарядным генератором и аккумуляторными батареями 6СТ-190А с комплектом проводов
  • Стальная базовая рама с антивибрационными опорами
  • Карданный вал с защитным кожухом для соединения привода с насосом
  • Система запуска и останова, управления, контроля, аварийно-предупредительной сигнализации и защиты двигателя
  • Приборы для контроля работы насоса (манометр и мановакуумметр)
  • Система управления:
    - ручное управление: насосные станции промышленные, предназначенные для основного водоснабжения, комплектуются ручными пультами управления релейного типа собственного производства.
    - автоматическое управление
    : насосные автоматические станции, предназначенные для резервирования основного насоса, комплектуются автоматическими пультами управления собственного производства серии ЭСУПД на базе контроллера Deif

* по согласованию с заказчиком возможна комплектация другими насосами как отечественного, так и импортного производства либо исполнение без насоса
Дополнительное оборудование


Варианты исполнения

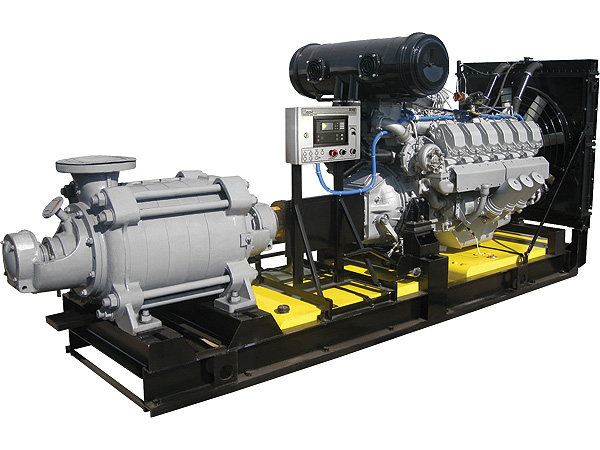

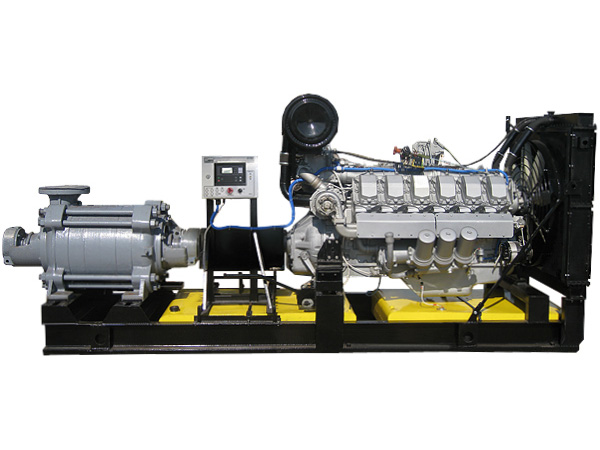

Открытое исполнение

Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.

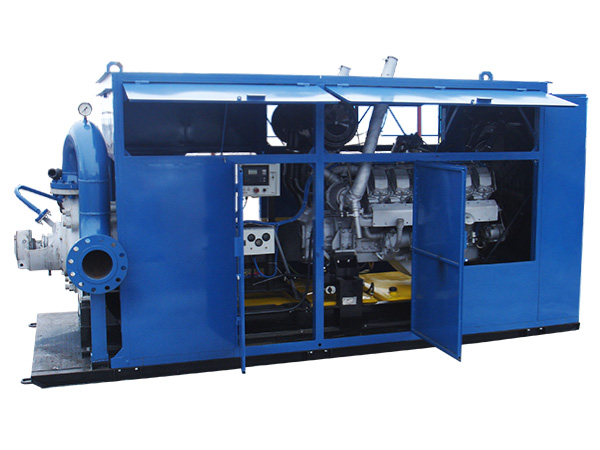

Погодозащитный капот

Насосные установки и дизельные приводы в капоте предназначены для эксплуатации на открытых площадках, а также для частого перемещения и работы с большим количеством запусков-остановов.

Капоты обеспечивают защиту от атмосферных осадков и механических повреждений, а также сохраняют оборудование от доступа посторонних лиц.

Оборудование в капоте может быть смонтировано на открытой площадке, шасси автомобиля или прицепа без дополнительной доработки. Возможна работа на ровной площадке без специального монтажа.


Навес

Навес предназначен для защиты двигателя и системы управления установкой от атмосферных осадков.

Агрегат под навесом доступен для заказа в стационарном или передвижном исполнении.


Утепленный блок-контейнер типа "Север"

Назначение:

Насосные установки, смонтированные в контейнере, предназначены для эксплуатации вне помещения при температуре воздуха от -40°С до +40°С. Контейнер «Север» обеспечивает оптимальные условия работы оборудования и обслуживающего персонала.

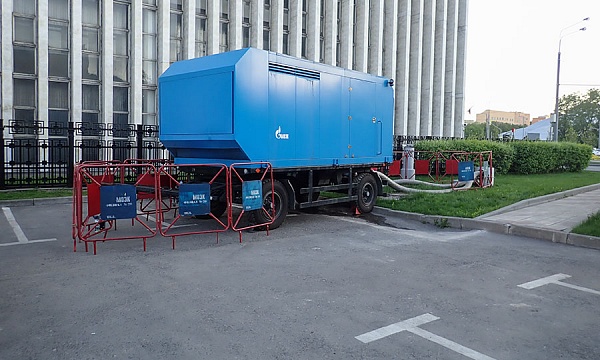

Передвижное исполнение (шасси, сани)

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных и спасательных работ, ремонтных бригад, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

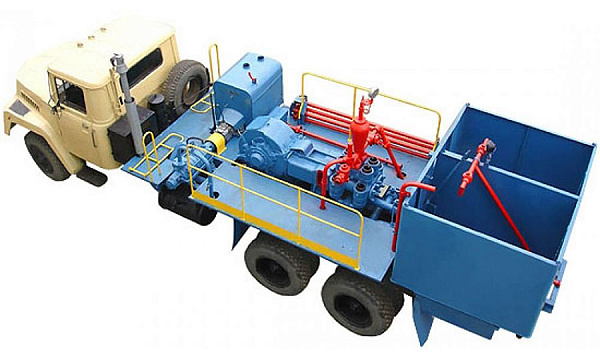

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья


Антивандальный контейнер типа "Север-М"

Назначение:

Антивандальный контейнер «Север-М» предназначен для установки и эксплуатации оборудования вне помещения при температуре воздуха от -40°С до +40°С. Он обеспечивает тепло- и шумоизоляцию, защиту насосных установок от механических повреждений и несанкционированного доступа.
