Серия АД «Буран»
от 12 до 400 кВт
Собираются на базе отечественных двигателей ЯМЗ, ММЗ, ТМЗ
  • Работают на топливе низкого качества
  • Эффективны и надежны при работе в любых климатических условиях
  • Принимают до 100% нагрузки единовременно
  • Просты в обслуживании и ремонте
  • Авторизованные сервисные центры по всей России

Все модели серии АД «Буран»

Дизельный генератор ПСМ АД-200

Двигатель
ЯМЗ
Напряжение: 400 В
Основная мощность 200 кВт / 250 кВА
Резервная мощность 220 кВт / 275 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Дизельный генератор ПСМ АД-200 есть в наличии. Заказать

Дизельные генераторы производства ПСМ АД-200 мощностью 200 кВт вырабатывают 3-фазный электрический ток (частота 50 Гц, напряжение 400 В).

Электростанции (дизельные генераторы) серии АД-200 используют в качестве источников электроэнергии на небольших объектах - в медицинских и учебных заведениях, АЗС, магазинах, коттеджных поселках, стройплощадках и т.д. Дизель генератор АД 200 может работать как в основном так и резервном режиме.

Электростанцию АД-200 можно установить в капот, шумозащитный кожух, контейнер, а так же разместить на шасси для удобного перемещения.

Основная мощность 200 кВт / 250 кВА
Резервная мощность 220 кВт / 275 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 35 000
Расход топлива, л/ч
- при 75% нагрузки 46.3
- при 100% нагрузки 59
Модель двигателя ЯМЗ 7514.10
Частота вращения вала двигателя, об/мин 1500
Тип 8VTI
Диаметр цилиндра, мм 130
Ход поршня, мм 140
Рабочий объем, л 14.86
Степень сжатия 16.5:1
Модель генератора Marelli Motori MJB 250 LB4
Напряжение, В 400
Номинальный коэффициент мощности 0.8
Номинальный ток, А 360
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M16FA655A
Топливный бак, л 300
Расход топлива, л/ч
- при 75% нагрузки 46.3
- при 100% нагрузки 59
Время автономной работы при 75% мощности, ч 6.5
Время автономной работы при 100% мощности, ч 5.1
Топливные фильтры
- грубой очистки отстойник
- тонкой очистки со сменным фильтром
Габаритные размеры (Д×Ш×В), мм 3145×1112×1717
Вес, кг 2490

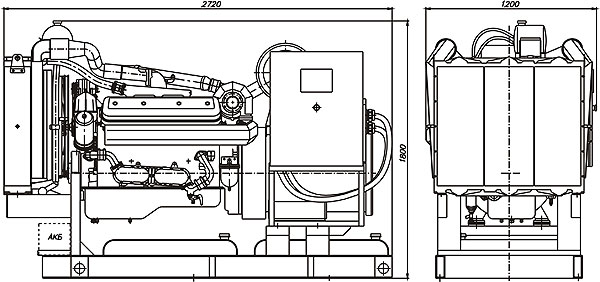

Габаритный чертеж открытого исполнения

Тип глушителя Промышленный
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 22*
Зарядный генератор переменного тока, модели 1322.3771
Пусковое устройство электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ
Комплект аккумуляторных батарей
Объем системы смазки, л 32
!  Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
* без заправочного объема радиатора
- расход топлива рассчитан на основании плотности - 840 кг/м3 (зимнее дизельное топливо)
- указанный вес соответствует массе сухого электроагрегата

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-412

По желанию заказчика – ComAp NT MRS 16

ОСНОВНЫЕ ФУНКЦИИ:

Управляет электроагрегатом по программе, установленной в контроллере
Выводит на панель текущие показатели дизельного двигателя и вырабатываемой энергии
Сигнализирует о причине прекращения работы в случае аварии
Обеспечивает подачу рабочего напряжения в силовые цепи автоматики контейнера

Возможно изготовление системы управления с аналоговыми приборами
Автоматический запуск
Со встроенным шкафом АВР
Система управления ПСМ СУЭМ-2
Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-413

по желанию заказчика - ComAp NT AMF 25

ОСНОВНЫЕ ФУНКЦИИ:

Мониторинг основной сети, питающей потребителя
Автоматический запуск двигателя при отклонении параметров основной сети
Автоматическое подключение потребителя к электроагрегату
Подзарядка аккумуляторных батарей
Управление электрическим подогревателем охлаждающей жидкости
С внешним шкафом АВР
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-412

По желанию заказчика – ComAp NT MRS 16

ОСНОВНЫЕ ФУНКЦИИ:

Управляет электроагрегатом по программе, установленной в контроллере
Выводит на панель текущие показатели дизельного двигателя и вырабатываемой энергии
Сигнализирует о причине прекращения работы в случае аварии
Обеспечивает подачу рабочего напряжения в силовые цепи автоматики контейнера
Панель переключения нагрузки ATS ПСМ (резервирование сети)
Шкаф АВР (автоматический ввод резерва)

Габариты шкафа (Г×Ш×В), мм: 285×1000×650

  • Микропроцессорное управление на базе контроллера ATS-22A
  • Удобство доступа: шкаф можно установить в отдалении от электроагрегата
  • Удобство взаимодействия: управлять всеми функциями можно с лицевой панели

ОСНОВНЫЕ ФУНКЦИИ:

Контролирует параметры основной сети
Подает сигнал о запуске электроагрегата
С задержкой от 0 до 300 сек переключает нагрузку с режима питания от сети на режим питания от электроагрегата
Подает сигнал на остановку электроагрегата
Переводит питание нагрузки на основную сеть

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Подогреватель жидкостный предпусковой Webasto/ПЖД
Электрические подогреватели охлаждающей жидкости (1,5 кВт и 3 кВт)
Электронный регулятор частоты вращения
Масляная система, обеспечивающая 150 часов непрерывной работы
Низкошумный глушитель (25Дб, 35Дб)
Двухконтурная система охлаждения
Заслонка аварийного останова
Система автоматической дозаправки топливом
Система учета расхода топлива (серии DFM)
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Система электрооборудования двухпроводного исполнения
PMG (система подвозбуждения на постоянных магнитах)
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Прибор/реле контроля изоляции
Контроллер для работы при температуре до -40°C
Дублирующие аналоговые приборы
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Комплект ЗИП на период от 500 до 5000 ч
Варианты передвижного исполнения

Возможна установка на шасси
  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Энергокомплекс в двух контейнерах на автомобиле VolvoДизельный генератор в погодозащитном капоте на шассиДизельный генератор в шумозащитном кожухе на шассиДизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортовНасосная установка ПСМ в капоте на лыжахУстановка в погодозащитном капоте на одноосном шасси

Подробнее о передвижных установках

  ПСМ АД-200
Серия АД «Буран»
(ММЗ, ЯМЗ, ТМЗ)
ПСМ ADDo-200
Серия ADDo «Monsoon»
Doosan (Южная Корея)
ПСМ ADV-200
Серия ADV «Njord»
Volvo Penta (Швеция)
Оценки
Основные характеристики
200 кВт / 250 кВА 200 кВт / 250 кВА 200 кВт / 250 кВА
220 кВт / 275 кВА 220 кВт / 275 кВА 220 кВт / 275 кВА
50 50 50
400 400 400
35 000 40 000 40 000
46.3 43.6 42.2
59 58.1 54.7
Двигатель
ЯМЗ 7514.10 Doosan P126TI Volvo Penta TAD734GE
1500 1500 1500
8VTI 6LTI 6LTI
130 123 108
140 155 130
14.86 11.1 7.15
16.5:1 17:1 17:1
электромагнитный клапан
Подогреватель воздуха впускного коллектора нет нет есть
Генератор
Marelli Motori MJB 250 LB4 Marelli Motori MJB 250 LB4 Marelli Motori MJB 250 LB4
400 400 400
переменный трехфазный переменный трехфазный
0.8 0.8 0.8
360 360 360
H H H
IP23 IP23 IP23
M16FA655A M16FA655A M16FA655A
Система охлаждения
Крыльчатка вентилятора толкающего типа есть есть есть
Радиатор жидкостный есть есть есть
Расширительный бачок нет нет есть
Фильтр охлаждающей жидкости нет нет есть
22* 51 32
Система воздухозабора
Система электрооборудования
переменного тока, модели 1322.3771 45 А 100 А
электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ Стартер 6 кВт Стартер 5.5 кВт
24 В 24 В
Комплект аккумуляторных батарей есть есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный
Топливная система
300 400 400
46.3 43.6 42.2
59 58.1 54.7
6.5 9.2 9.5
5.1 6.9 7.3
полнопоточный, со сменным картриджем
отстойник с водоотделителем
со сменным фильтром со сменным фильтрующим элементом
Масляная система
32 23 29
0.03
Габариты открытого исполнения
3145×1112×1717 3180×1112×1764 2760×1150×1720
2490 2254 2500
Запчасти и сервис

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Артикул: АДРя200С-Т400-1РГ
Варианты обозначения агрегата: АДРя200С-Т400-1Р, АД 200 квт ЯМЗ, АД200С-Т400-1Р, АД200-Т400, АД 200 т400, АД-200, ЭД-200-Т400, ад 200 т 400, ДЭС 200, ДЭС ад 200, ад-200с

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
