Диагностический комплекс - ДК -5

Описание

Диагностический комплекс ДК-5 предназначен для проведения диагностики систем электронного управления (ЭСУ-1) дизельных двигателей, оснащенных топливной аппаратурой семейства «Евро-3» производства ОАО «ЯЗДА».

Условия эксплуатации:
− относительная влажность воздуха (20...80) %;
− температура окружающей среды (+10...+30) °С;
− атмосферное давление от (84,0...106,7) кПа [(630...800) мм рт ст].

ДК-5 выполняет следующие функции:

1. обеспечение связи компьютера с ЭСУ по линии K-Line;

2. мониторинг текущих параметров системы;

3. считывание ошибок ЭCУ;

4. изменение параметров системы, разрешенных для уровня доступа "сервисная станция";

5. автоматическая калибровка педали управления;

6. подстройка минимальной частоты вращения холостого хода;

7. позиционирование рейки ТНВД в положение, необходимое для установки угла опережения впрыскивания способом "пролива".

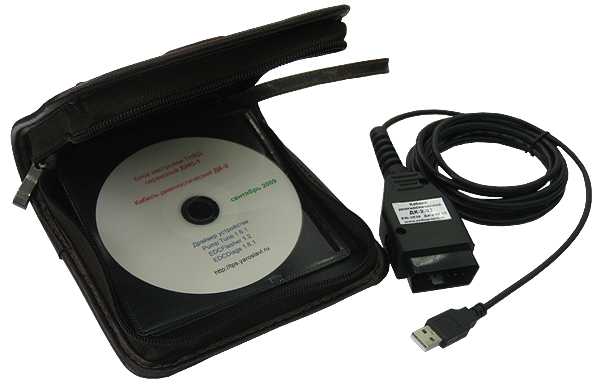

Состав ДК-5 (основные элементы):

а) адаптер;
б) паспорт;
в) диск с программным обеспечением, на котором размещаются:
− исполняемый модуль EDCDiag.exe;
− драйвер устройства для операционной системы Windows;
− настоящее руководство по эксплуатации DK-5_РЭ.pdf;
г) сумка.

Подготовка ДК-5 к работе

Установить на компьютер драйверы преобразователя USB – K Line и программу EDCDiags, выполнить программную настройку параметров связи.

Подключить ДК-5 к диагностическому разъему автомобиля и к компьютеру.
Внимание! Подключение диагностического разъема производить при остановленном двигателе

Включить питание ЭСУ, запустить на компьютере программу EDCDiags.

Работа с ДК-5

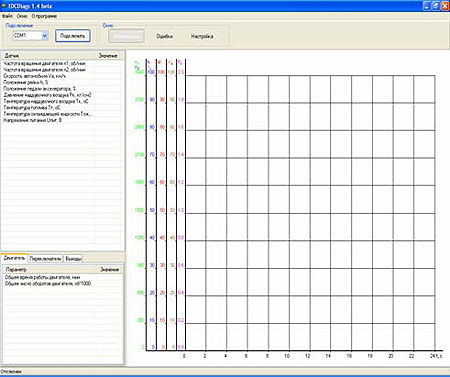

При включенном питании ЭСУ и подключенном кабеле программа EDCDiags связывается с блоком управления по протоколу K-Line. При этом пользователь получает возможность мониторинга текущих параметров двигателя (частота вращения, координата рейки, положение педали, показания датчиков и пр.), списку ошибок системы, а также к изменяемым параметрам (настройка минимального холостого хода, ограничение скорости автомобиля и пр.).

ДК-5 является изделием необслуживаемым.
