Блок настройки ТНВД – БНС-5

Описание

Блок настройки сервисный БНС-5 предназначен для обеспечения регулировки топливных насосов высокого давления (ТНВД) с электронной системой управления ЭСУ-1 на регулировочном стенде согласно требованиям ТУ 37.320.113-2007 и поддерживает работу со следующими модификациями ТНВД: 136-10, 136-20, 136-30, 136-40, 179-10, 179-20, 179-30, 179-40.

Блок выполняет следующие функции:

1. Запись основной управляющей программы в электронный блок управления (ЭБУ);

2. Запись базовых настроек для конкретной модели ТНВД в ЭБУ;

3. Управление рейкой топливного насоса;

4. Подстройка внешней скоростной характеристики (ВСХ) цикловых подач с сохранением настроек в ЭБУ;

5. Проверка работоспособности датчика наддува воздуха.

Примечание: Регулировка топливных насосов производится с блоком 50.3763-30 (ОАО «ЭЛАРА»). Возможно подключение блока М230Е3 (ООО «АБИТ) для прошивки блока и проверки регулировки ТНВД.

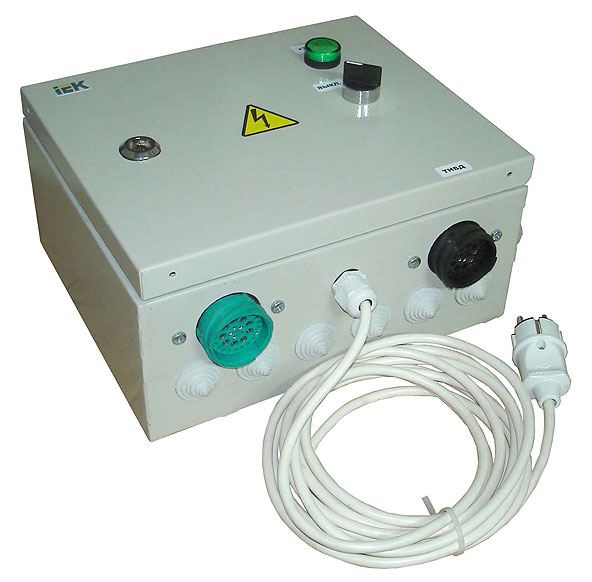

Состав БНС-5 (основные элементы):

- металлический корпус;

- встроенный блок питания постоянного тока;

- технологический блок управления мод. 50.3763-30;

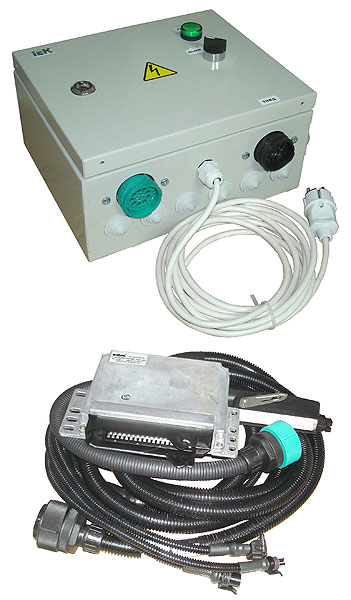

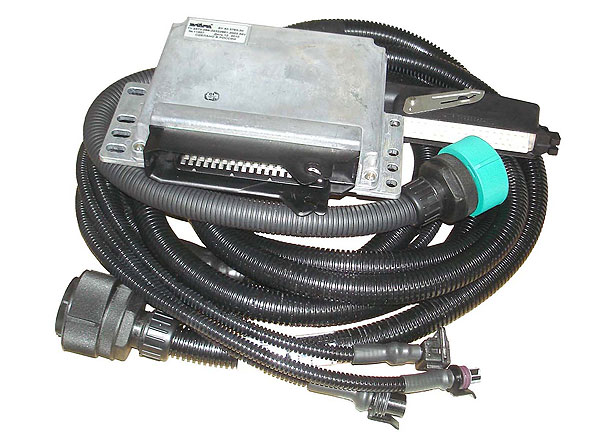

- жгуты проводов для подключения ТНВД и блока управления;

- преобразователь USB – K Line для подключения ЭБУ к компьютеру, диск с драйверами и программой PumpTune (компьютер в комплект поставки не входит).

Подготовка БНС-5 к работе

Разместить БНС-5 на регулировочном стенде или вблизи него. Положение металлического корпуса – произвольное за исключением разъема подключения вверх. С инсталляционного диска установить на компьютер драйверы преобразователя USB K Line и программы PumpTune и EDCFlasher.

К БНС-5 через соответствующие разъемы произвести подключение блока управления, датчика положения и электромагнита исполнительного механизма ТНВД. Подключить компьютер стандартным кабелем USB A B (входит в комплект поставки).

Примечание: Рекомендуется регулировочные работы производить с тем блоком управления, с которым ТНВД будет работать на автомобиле.

Работа БНС-5 происходит следующим образом:

Включить питание БНС-5, запустить на компьютере программу PumpTune.

В меню программы PumpTune выбрать модель ТНВД и режим работы (настройка или проверка), после чего БНС-5 позиционирует рейку ТНВД в заданные регулировщиком контрольные точки, при этом регулировщик вручную выставляет требуемый скоростной режим и разворотом секций ТНВД регулирует величину и равномерность цикловых подач.

В случае необходимости перепрошивки ЭБУ, разъем ЭБУ отключить от технологического ЭБУ, к разъему подключить непрошитый ЭБУ, в программе EDCFlasher выбрать требуемую модель ТНВД. Смена ЭБУ производится при отключенном питании БНС-5.
