Насосы ВД (Д)


Описание



Заказать

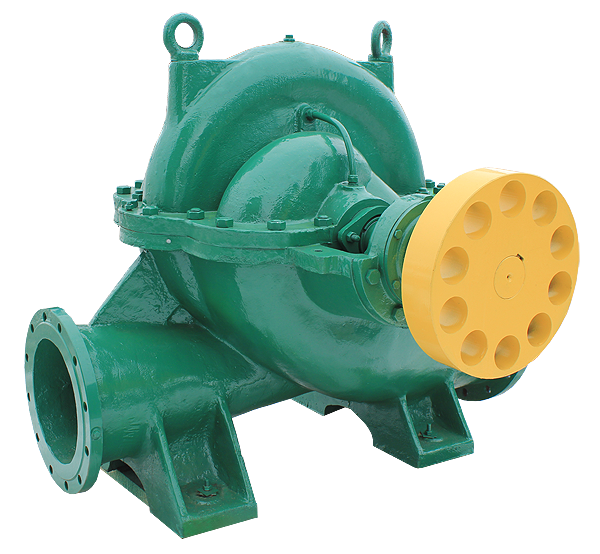

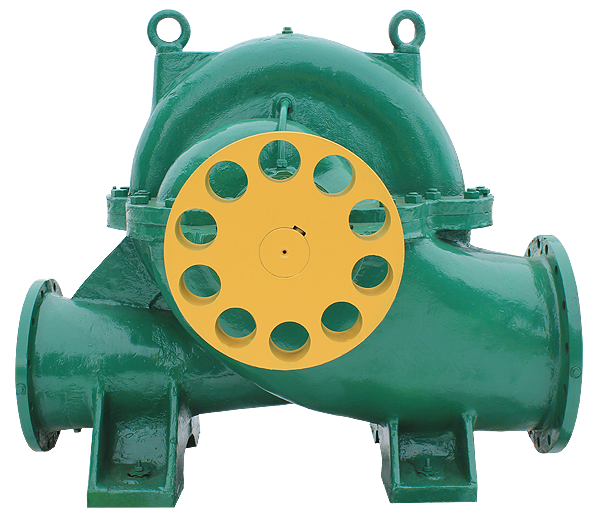

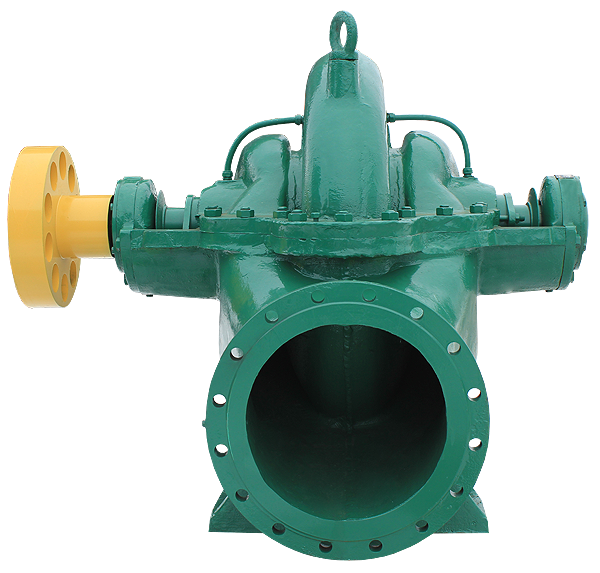

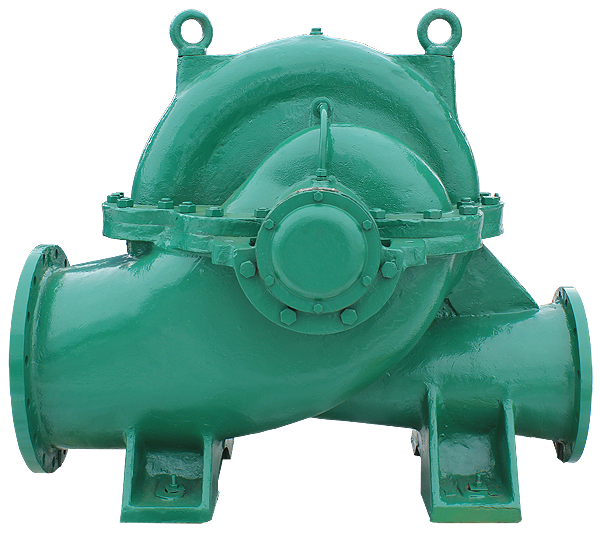

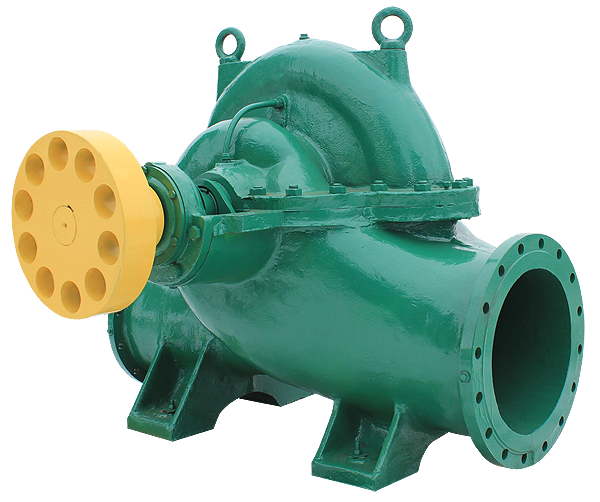

Насосы типа ВД(Д) - центробежные одноступенчатые насосы с двухсторонним входом жидкости в рабочее колесо. Предназначены для перекачивания воды температурой не выше 80°С, ряда химически активных жидкостей, а также нефтепродуктов до 45°С с кинематической вязкостью до 25сСт и плотностью до 888 кг/м3 не содержащих твердых включений по массе более 0,05%, размеру более 0,2 мм и микротвердостью более 6,5 ГПа (650кгс/мм2). Насосы этого типа имеют хорошую всасывающую способность и более высокие антикавитационные качества по сравнению с насосами консольного вида.

Корпус и крышка насоса соединяются в горизонтальной плоскости по оси вала. Фланцы всасывающего и нагнетательного патрубков расположены с противоположных сторон от корпуса в плоскости перпендикулярной относительно оси вала.

Обслуживание ротора обеспечивается без демонтажа насоса от патрубков и фундамента. Насос комплектуется сальниковым или торцевым уплотнением вала. Испытания и приемка насоса проводятся согласно EN ISO 9906;1999 для воды с температурой 20°С. Привод насоса может осуществляется с помощью электродвигателя или двигателя внутреннего сгорания.

Размеры фланцев отвечают стандарту БДС-EN1092:1997; DIN-EN1092:1997; ГОСТ 12815-80(1996).

Модельный ряд дизельных насосных установок «ПСМ» с насосами Д насчитывает порядка 50 ДНУ различной производительности.

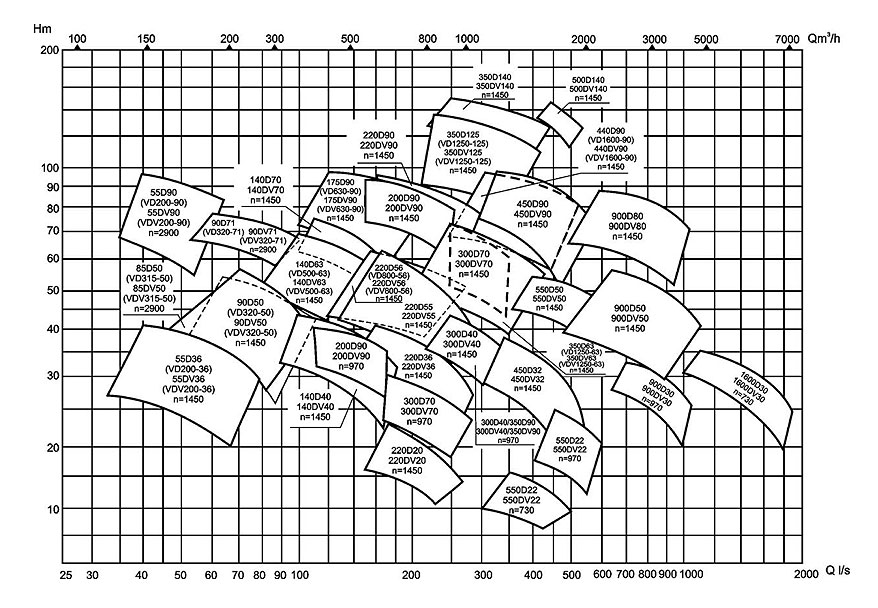

Модельный ряд
Частота вращения насоса, об/минХарактеристикиДиам. вcасыв. фл.,ммДиам. напорн. фл.,ммМодель ДНУ
730
Подача, м³/ч2664-32403780----
Подача, л/с740-9001050----
Напор, м23-1813----
Потребляемая мощность, кВт206-196178----
Кавитационный запас, м (NPSH)4-57,5----
Геометрическая высота всасывания, м*6-52,5----
КПД насоса, %81-8175----
600 500 ,
730
Подача, м³/ч---3600-450054006480
Подача, л/с---1000-125015001800
Напор, м---31-282519
Потребляемая мощность, кВт---405-415422435
Кавитационный запас, м (NPSH)---6-66,89,5
Геометрическая высота всасывания, м*---4-43,20,5
КПД насоса, %---75-798777
800 600 ,
970
Подача, м³/ч-1620180019802160---
Подача, л/с-450500550600---
Напор, м-25242221---
Потребляемая мощность, кВт-131140146154---
Кавитационный запас, м (NPSH)-4,54,85,26,4---
Геометрическая высота всасывания, м*-5,55,24,83,6---
КПД насоса, %-84868780---
500 400 ПСМ ДНУ-1980/22
970
Подача, м³/ч1440162018001980----
Подача, л/с400450500550----
Напор, м17161513----
Потребляемая мощность, кВт80828485----
Кавитационный запас, м (NPSH)4,54,54,85,2----
Геометрическая высота всасывания, м*5,55,55,24,8----
КПД насоса, %80858780----
500 400
970
Подача, м³/ч-1800198021602340252027002988
Подача, л/с-500550600650700750830
Напор, м-69676664625853
Потребляемая мощность, кВт-400420445460475495500
Кавитационный запас, м (NPSH)-555,55,866,57,5
Геометрическая высота всасывания, м*-554,54,243,52,5
КПД насоса, %-85868888,588,58886
н.д. н.д. ПСМ DNUV-2520/62
970
Подача, м³/ч-2520288032403780---
Подача, л/с-7008009001050---
Напор, м-33,5323026---
Потребляемая мощность, кВт-295300308326---
Кавитационный запас, м (NPSH)-5,85,87,213,5---
Геометрическая высота всасывания, м*-4,24,22,8----
КПД насоса, %-78868682---
600 500 ,
970
Подача, м³/ч19802520288032403600---
Подача, л/с5507008009001000---
Напор, м5147433935---
Потребляемая мощность, кВт371390406425440---
Кавитационный запас, м (NPSH)4,555,567---
Геометрическая высота всасывания, м*5,554,543---
КПД насоса, %7480838278---
600 450 ,
970
Подача, м³/ч--28803240360039604320-
Подача, л/с--800900100011001200-
Напор, м--41-37-31-
Потребляемая мощность, кВт--410415420425430-
Кавитационный запас, м (NPSH)--6,87,27,688,4-
Геометрическая высота всасывания, м*--3,22,82,421,6-
КПД насоса, %--78,580828279-
600 500 ,
1450
Подача, м³/ч540756900972----
Подача, л/с150210250270----
Напор, м37322724----
Потребляемая мощность, кВт73798284----
Кавитационный запас, м (NPSH)33,555,5----
Геометрическая высота всасывания, м*66,554,5----
КПД насоса, %75838076----
300 250
1450
Подача, м³/ч5767929001080----
Подача, л/с160220250300----
Напор, м95908678----
Потребляемая мощность, кВт204243265290----
Кавитационный запас, м (NPSH)4,55,567,5----
Геометрическая высота всасывания, м*5,54,542,5----
КПД насоса, %73808179----
300 200
1450
Подача, м³/ч--90010801260---
Подача, л/с--250300350---
Напор, м--434036---
Потребляемая мощность, кВт--128140151---
Кавитационный запас, м (NPSH)--55,56,5---
Геометрическая высота всасывания, м*--54,53,5---
КПД насоса, %--828482---
400 350
1450
Подача, м³/ч--90010801260---
Подача, л/с--250300350---
Напор, м--726964---
Потребляемая мощность, кВт--215236258---
Кавитационный запас, м (NPSH)--4,556,4---
Геометрическая высота всасывания, м*--5,553,6---
КПД насоса, %--828685---
350 300
1450
Подача, м³/ч--90010801260---
Подача, л/с--250300350---
Напор, м--6258,554---
Потребляемая мощность, кВт--183200218---
Кавитационный запас, м (NPSH)--4,556,4---
Геометрическая высота всасывания, м*--5,553,6---
КПД насоса, %--838685---
350 300
1450
Подача, м³/ч---11881260144016201944
Подача, л/с---330350400450540
Напор, м---3837353223
Потребляемая мощность, кВт---162164166166158
Кавитационный запас, м (NPSH)---55,5679,2
Геометрическая высота всасывания, м*---4,54,5430,8
КПД насоса, %---7678828577
400 350
1450
Подача, м³/ч10801260147616201764---
Подача, л/с300350410450490---
Напор, м3027242016---
Потребляемая мощность, кВт119119118115110---
Кавитационный запас, м (NPSH)5,56778---
Геометрическая высота всасывания, м*4,54332---
КПД насоса, %7480827870---
400 350
1450
Подача, м³/ч-1152126014401620180019802088
Подача, л/с-320350400450500550580
Напор, м-98979490857871
Потребляемая мощность, кВт-427440465473500525538
Кавитационный запас, м (NPSH)-5,666,58101113
Геометрическая высота всасывания, м*-4,443,52---
КПД насоса, %-72768284827975
400 300 ПСМ DNUV-1600/90
1450
Подача, м³/ч-108012601440156618001980-
Подача, л/с-300350400435500550-
Напор, м-858380767062-
Потребляемая мощность, кВт-352385405410450477-
Кавитационный запас, м (NPSH)-55678,512-
Геометрическая высота всасывания, м*-55431,5--
КПД насоса, %-717477797970-
400 300 , ПСМ DNUV-1450/75
1450
Подача, м³/ч1008108012601512162018001872-
Подача, л/с280300350420450500520-
Напор, м72716863605550-
Потребляемая мощность, кВт282295315332345355364-
Кавитационный запас, м (NPSH)5,65,66781011-
Геометрическая высота всасывания, м*4,44,4432---
КПД насоса, %70717678777270-
400 300
1450
Подача, м³/ч-14401620180019802160--
Подача, л/с-400450500550600--
Напор, м-6058565450--
Потребляемая мощность, кВт-320325330340348--
Кавитационный запас, м (NPSH)-88888,5--
Геометрическая высота всасывания, м*-22221,5--
КПД насоса, %-7275808183--
500 400
1450
Подача, м³/ч12601440162018001980---
Подача, л/с350400450500550---
Напор, м5049474542---
Потребляемая мощность, кВт235245250260270---
Кавитационный запас, м (NPSH)88888,5---
Геометрическая высота всасывания, м*22221,5---
КПД насоса, %6872778081---
500 400
1450
Подача, м³/ч144180198216234252270288
Подача, л/с4050556065707580
Напор, м4342,5424140393735
Потребляемая мощность, кВт2327282931323335
Кавитационный запас, м (NPSH)333,5444,556
Геометрическая высота всасывания, м*776,5665,554
КПД насоса, %7278808182807978
150 125 ПСМ ДНУ-200/36
1450
Подача, м³/ч234252270288324360396-
Подача, л/с6570758090100110-
Напор, м58575756545147-
Потребляемая мощность, кВт50525557616467-
Кавитационный запас, м (NPSH)3333468-
Геометрическая высота всасывания, м*7777642-
КПД насоса, %74767777787776-
200 150 ПСМ ДНУ-320/50
1450
Подача, м³/ч202216234252270281324342
Подача, л/с5660657075789095
Напор, м4645434342413836
Потребляемая мощность, кВт3536383940414547
Кавитационный запас, м (NPSH)33333345
Геометрическая высота всасывания, м*77777765
КПД насоса, %7374757676767472
200 150 ПСМ ДНУ-300/39
1450
Подача, м³/ч-360432504540579612-
Подача, л/с-100120140150160170-
Напор, м-696663615957-
Потребляемая мощность, кВт-94100109115120128-
Кавитационный запас, м (NPSH)-444,5566,5-
Геометрическая высота всасывания, м*-665,5543,5-
КПД насоса, %-727779787774-
250 150 ПСМ ДНУ-500/63
1450
Подача, м³/ч315360450-540---
Подача, л/с87,5100125-150---
Напор, м585753-48---
Потребляемая мощность, кВт727685-98---
Кавитационный запас, м (NPSH)444-5---
Геометрическая высота всасывания, м*666-5---
КПД насоса, %697376-72---
250 150 ПСМ ДНУ-450/53
1450
Подача, м³/ч--432-540630720792
Подача, л/с--120-150175200220
Напор, м--97-96938882
Потребляемая мощность, кВт--173-188202220233
Кавитационный запас, м (NPSH)--5-55,567
Геометрическая высота всасывания, м*--5-54,543
КПД насоса, %--66-75797876
250 200 ПСМ ДНУ-630/90, ПСМ DNUV-630/90
1450
Подача, м³/ч-396450-551630684-
Подача, л/с-110125-153175190-
Напор, м-7675-747068-
Потребляемая мощность, кВт-130140-144162176-
Кавитационный запас, м (NPSH)-55-55,56-
Геометрическая высота всасывания, м*-55-54,54-
КПД насоса, %-6371-777572-
250 200 ПСМ ДНУ-550/74, ПСМ DNUV-550/74
1450
Подача, м³/ч-414468-540630720756
Подача, л/с-115130-150175200210
Напор, м-133131-128125121118
Потребляемая мощность, кВт-235250-275300335350
Кавитационный запас, м (NPSH)-55-55,566,7
Геометрическая высота всасывания, м*-55-54,543,3
КПД насоса, %-6467-70717170
250 150 ПСМ ДНУ-630/125, ПСМ DNUV-630/125
1450
Подача, м³/ч374432504-569630684-
Подача, л/с104120140-158175190-
Напор, м110114113-10310097-
Потребляемая мощность, кВт175190215-235250270-
Кавитационный запас, м (NPSH)555-55,56-
Геометрическая высота всасывания, м*555-54,54-
КПД насоса, %636569-707068-
250 150 ПСМ ДНУ-550/100, ПСМ DNUV-550/100
1450
Подача, м³/ч-558630720792900972-
Подача, л/с-155175200220250270-
Напор, м-615957565453-
Потребляемая мощность, кВт-120130137145160175-
Кавитационный запас, м (NPSH)-4,34,34,556,58-
Геометрическая высота всасывания, м*-5,75,75,553,52-
КПД насоса, %-777982838180-
300 200 ПСМ ДНУ-800/56, ПСМ DNUV-800/56
1450
Подача, м³/ч504558630738792900--
Подача, л/с140155175205220250--
Напор, м515150484744--
Потребляемая мощность, кВт93100110121130140--
Кавитационный запас, м (NPSH)4,34,34,34,556,5--
Геометрическая высота всасывания, м*5,75,75,75,553,5--
КПД насоса, %757578808077--
300 200 ПСМ ДНУ-740/48
1450
Подача, м³/ч--90010801260-14401512
Подача, л/с--250300350-400420
Напор, м--716763-5855
Потребляемая мощность, кВт--215240251-260266
Кавитационный запас, м (NPSH)--55,56-89
Геометрическая высота всасывания, м*--54,54-21
КПД насоса, %--818486-8685
350 250 ПСМ ДНУ-1250/63, ПСМ DNUV-1250/63
1450
Подача, м³/ч-756900109812601350--
Подача, л/с-210250305350375--
Напор, м-6057534945--
Потребляемая мощность, кВт-162175191200202--
Кавитационный запас, м (NPSH)-555,567--
Геометрическая высота всасывания, м*-554,543--
КПД насоса, %-7680838382--
350 250 ПСМ DNUV-1100/53
1450
Подача, м³/ч720-90010621260---
Подача, л/с200-250295350---
Напор, м50-484437---
Потребляемая мощность, кВт136-150163165---
Кавитационный запас, м (NPSH)5-55,56---
Геометрическая высота всасывания, м*5-54,54---
КПД насоса, %72-757877---
350 250 ПСМ ДНУ-1050/44, ПСМ DNUV-1050/44
1450
Подача, м³/ч--8469001080126014401512
Подача, л/с--235250300350400420
Напор, м--137135130125115110
Потребляемая мощность, кВт--432490520550580604
Кавитационный запас, м (NPSH)--5555,566,5
Геометрическая высота всасывания, м*--5554,543,5
КПД насоса, %--737477787675
350 200 ПСМ DNUC-1250/125
1450
Подача, м³/ч--7929001080115212601440
Подача, л/с--220250300320350400
Напор, м--1101101051029890
Потребляемая мощность, кВт--334390410421450477
Кавитационный запас, м (NPSH)--55555,56
Геометрическая высота всасывания, м*--55554,54
КПД насоса, %--717275767674
350 200 ПСМ ДНУ-1150/100, ПСМ DNUV-1150/100
1450
Подача, м³/ч-756-900102610801260-
Подача, л/с-210-250285300350-
Напор, м-92-90878578-
Потребляемая мощность, кВт-278-320324350362-
Кавитационный запас, м (NPSH)-5-5555,5-
Геометрическая высота всасывания, м*-5-5554,5-
КПД насоса, %-68-73757574-
350 200 ПСМ ДНУ-1030/87
2900
Подача, м³/ч144180198216238---
Подача, л/с4050556066---
Напор, м103100989590---
Потребляемая мощность, кВт6267707579---
Кавитационный запас, м (NPSH)555,567---
Геометрическая высота всасывания, м*554,543---
КПД насоса, %6573757574---
150 100 ПСМ ДНУ-200/90
2900
Подача, м³/ч162180-216-252-302
Подача, л/с4550-60-70-84
Напор, м135133-130-125-118
Потребляемая мощность, кВт90100-110-120-140
Кавитационный запас, м (NPSH)55-5-5,5-6,7
Геометрическая высота всасывания, м*55-5-4,5-3,3
КПД насоса, %6567-71-73-69
150 100 ПСМ ДНУ-250/125
2900
Подача, м³/ч216252288324360396--
Подача, л/с60708090100110--
Напор, м797876736760--
Потребляемая мощность, кВт657075808590--
Кавитационный запас, м (NPSH)55,25,56,57,58,5--
Геометрическая высота всасывания, м*54,84,53,52,51,5--
КПД насоса, %727779807872--
200 150 ПСМ ДНУ-315/71

* значения параметра указаны для справок

Примечание.

Буква "а" в названии насоса – первая подрезка рабочего колеса, "б" – вторая подрезка рабочего колеса.

Значение параметров насоса указаны при работе насосов на воде с температурой 20 оС и плотностью 1000 кг/м3.

Отклонение напора при эксплуатации до минус 10%.


Компания ПСМ оставляет за собой право изменять технические характеристики без предварительного уведомления.

Характеристики

Диаграмма насосов ВД (Д)



На Vipom AD проведены сравнительные испытания насосов серии Д. Испытания показали превышение КПД насосов производства Vipom AD над их российскими аналогами до 4,5 %.

Результаты испытаний Vipom AD


Насосы производства ВИПОМ АД Параметры российских аналогов по каталогам Параметры российских аналогов по результатам испытаний
Тип насоса Q, l/s H, m η, % Тип насоса Q, l/s H, m η, % Тип насоса Q, l/s H, m η, %

55D90 (VD 200 - 90)

55 100 75

D 200 - 90

55 90 75

D 200 - 90

55 99,5 72

85D50 (VD 315 - 50)

85 55 82

D 315 - 50

87 50 79

D 315 - 50

87 55 80,6

90D71 (VD 315 - 71)

90 74 80,5

D 315 - 70

87,5 71 80

D 315 - 70

87,5 75 76

90D50 (VD 320 - 50)

90 56 78

D 320 - 50

88 50 77

D 320 - 50

88 57 77

140D63 (VD 500 - 63)

140 67 78

D 500 - 63

140 63 77

D 500 - 63

140 66 76,5

175D90 (VD 630 - 90)

175 98 79

D 630 - 90

175 90 77

D 630 - 90

175 96 79

350D63 (VD 1250 - 63)

350 69,4 86

D 1250 - 63

350 63 86

D 1250 - 63

350 65 83


Наверх
