Крыльчатки серии Z


Описание



Заказать
Заполнить "Опросный лист на поставку крыльчаток"


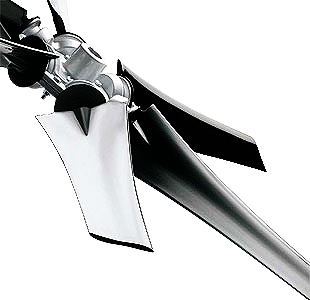

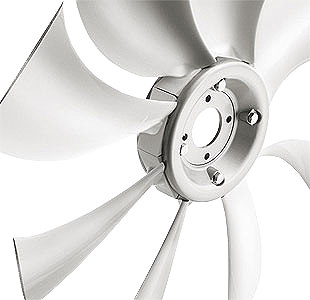

Крыльчатки вентилятора с профилем лопасти серии Z являются одними из самых распространенных в производственной гамме. Данный профиль разрабатывался как высокоэффективный с пониженным уровнем шума и высокой коррозионной стойкостью. Крыльчатки с лопастями данного профиля охватывают диаметры от 315 до 1261 мм. Низкая масса крыльчаток вентилятора позволяет снизить нагрузки на привод и увеличить срок службы подшипников.

Cерия крыльчаток Z нашла широкое применение в системах вентиляции и охлаждения, а также в автомобильных системах, где существуют повышенные требования к шуму. Данный профиль является наиболее подходящим в системах, где необходима высокая производительность вентилятора и нет ограничений по энергопотреблению.

TR7Z, TR8Z, ZREV - новейшая разработка профилей крыльчаток реверсивного типа (с возможностью изменения направления вращения) позволяет добиться КПД вентилятора до 74%, что значительно превышает показатели аналогичного типа вентиляторов. Данного типа крыльчатки охватывают диаметры от 325 до 1606 мм, что вкупе с высокой эффективностью позволяет использовать их в различных сферах. Профили данного типа являются высокоэффективными и представляют собой идеальное решение для использования при сушке древесины, в печах обжига керамики и кирпичей, вентиляционных системах и пищевой промышленности.

Модельный ряд
Профиль лопастиДиаметр вентилятора, ммДлина лопасти, ммКоличество лопастейНаправление вращенияДиаметр ступицы, ммДлина ступицы, ммЗаказать
1Z 541 - 676 198 5 - 12 любое 12 - 48 18 - 112 Заказать
2Z 670 - 805 262 Заказать
3Z 650 - 880 252 5 - 16 Заказать
4Z 769 - 999 312 Заказать
5Z 1031 - 1261 443 Заказать
6Z 1025 - 1255 440 Заказать
7Z 800 - 1030 352 Заказать
TR7Z 865 - 1095 360 Заказать
TR8Z 945 - 1175 400 Заказать
ZREV 785 - 1015 320 Заказать
Характеристики

- Крыльчатка вентилятора с профилем лопасти 1Z

- Крыльчатка вентилятора с профилем лопасти 2Z

- Крыльчатка вентилятора с профилем лопасти 3Z

- Крыльчатка вентилятора с профилем лопасти 4Z

- Крыльчатка вентилятора с профилем лопасти 5Z

- Крыльчатка вентилятора с профилем лопасти 6Z

- Крыльчатка вентилятора с профилем лопасти 7Z

- Крыльчатка вентилятора с профилем лопасти TR7Z

- Крыльчатка вентилятора с профилем лопасти TR8Z

- Крыльчатка вентилятора с профилем лопасти ZREV


Крыльчатка вентилятора с профилем лопасти 1Z:

- 7 лопастей различного типа отличающихся дизайном и размером;

- фиксированные положения лопастей: 8 стандартных углов атаки (20 - 45 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 6-ти типоразмерах (для 5, 6, 7, 8, 9 и 12 лопастного исполнения).

Диаметр крыльчатки вентилятора с профилем лопасти Z

Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5

541 145 7

6

574 178 7

7

582 186 7

8

660 - 662
266 7

9

596 200 7

12

673 - 676
280 9
Угол
атаки, град

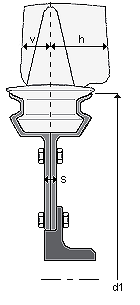

Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

20

25 41

25

27 46

30

30 51

32,5

31 54

35

32 57

37,5

33 60

40

34 63

45

35 69



Крыльчатка вентилятора с профилем лопасти 2Z:

- 7 лопастей различного типа отличающихся дизайном и размером;

- фиксированные положения лопастей: 8 стандартных углов атаки (20 - 45 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 6-ти типоразмерах (для 5, 6, 7, 8, 9 и 12 лопастного исполнения).



Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5

670 145 7

6

703 178 7

7

711 186 7

8

789 - 791
266 7

9

725 200 7

12

805 280 9
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

20

33 52

25

36 58

30

39 64

32,5

40 68

35

42 72

37,5

43 76

40

44 80

45

46 88




Крыльчатка вентилятора с профилем лопасти 3Z:

- 7 различного типа лопастей отличающихся дизайном и размером;

- фиксированные положения лопастей: 8 стандартных углов атаки (25 - 50 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 7-ти типоразмерах (для 5, 6, 7, 8, 9, 12 и 16 лопастного исполнения).


Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5

650 145 7

6

683 178 7

7

691 186 7

8

771 266 7

9

705 200 7

12

785 280 9

16

880 375 9
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

25

13 30

30

15 32

32,5

17 33

35

18 34

37,5

20 36

40

21 38

45

24 41

50

27 44



Крыльчатка вентилятора с профилем лопасти 4Z:

- 7 различного типа лопастей отличающихся дизайном и размером;

- фиксированные положения лопастей: 8 стандартных углов атаки (20 - 45 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 7-ти типоразмерах (для 5, 6, 7, 8, 9, 12 и 16 лопастного исполнения).


Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5

769 145 7

6

802 178 7

7

810 186 7

8

890 266 7

9

824 200 7

12

904 280 9

16

999 375 9
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

20

12 29

25

15 35

30

19 40

32,5

20 43

35

22 45

37,5

24 47

40

26 49

45

29 52




Крыльчатка вентилятора с профилем лопасти 5Z:

- 7 различного типа лопастей отличающихся дизайном и размером;

- фиксированные положения лопастей: 8 стандартных углов атаки (20 - 45 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 7-ти типоразмерах (для 5, 6, 7, 8, 9, 12 и 16 лопастного исполнения).



Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5

1031 145 7

6

1064 178 7

7

1072 186 7

8

1152 266 7

9

1086 200 7

12

1166 280 9

16

1261 375 9
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

25

17 42

30

22 48

32,5

25 51

35

27 53

37,5

29 56

40

31 59

45

34 63

50

38 67



Крыльчатка вентилятора с профилем лопасти 6Z:

- 7 различного типа лопастей отличающихся дизайном и размером;

- фиксированные положения лопастей: 8 стандартных углов атаки (20 - 45 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 7-ти типоразмерах (для 5, 6, 7, 8, 9, 12 и 16 лопастного исполнения).



Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5

1025 145 7

6

1058 178 7

7

1066 186 7

8

1146 266 7

9

1080 200 7

12

1160 280 9

16

1255 375 9
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

20

6 40

25

12 44

27,5

15 46

30

18 48

32,5

21 50

35

24 52





Крыльчатка вентилятора с профилем лопасти 7Z:

- 7 различного типа лопастей отличающихся дизайном и размером;

- фиксированные положения лопастей: 8 стандартных углов атаки (20 - 45 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 7-ти типоразмерах (для 5, 6, 7, 8, 9, 12 и 16 лопастного исполнения).



Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5

800 145 7

6

833 178 7

7

841 186 7

8

921 266 7

9

855 200 7

12

935 280 9

16

1030 375 9
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

20

18 46

25

22 55

30

26 64

32,5

28 68

35

29 72

37,5

31 76

40

33 80

45

36 88

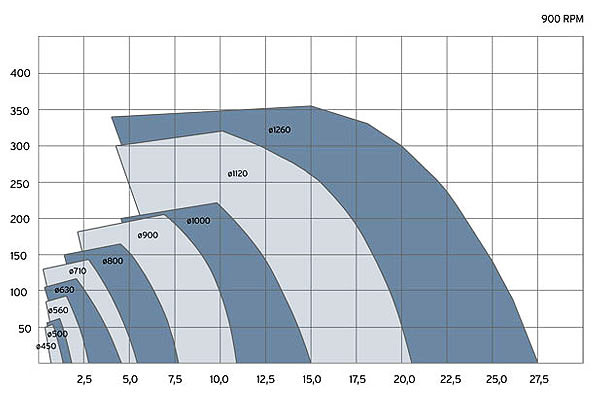

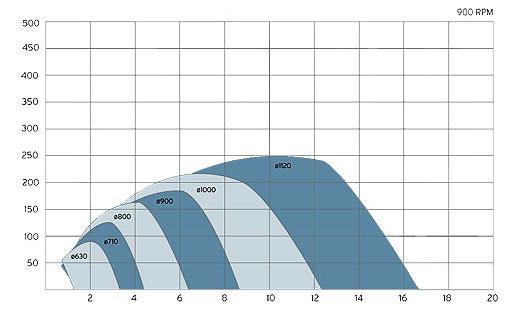

Расход воздуха, м3/сек

    Давление, Па                                                                             900 мин-1        Давление, Па                                                                              1400 мин-1
График. Расход воздуха крыльчатки с профилем лопасти Z (900 об/мин)     График. Расход воздуха крыльчатки с профилем лопасти Z (1400 об/мин)



Крыльчатка вентилятора с профилем лопасти TR7Z:

- фиксированные положения лопастей: 7 стандартных углов атаки (25 - 45 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 7-ти типоразмерах (для 5, 6, 7, 8, 9, 12 и 16 лопастного исполнения).


Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5

945 145 7

6

978 178 7

7

986 186 7

8

1066 266 7

9

1000 200 7

12

1080 280 9

16

1175 375 9
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

25

34 34

30

38 38

32,5

41 41

35

43 43

37,5

45 45

40

47 47

45

51 51





Крыльчатка вентилятора с профилем лопасти TR8Z:

- фиксированные положения лопастей: 7 стандартных углов атаки (25 - 45 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 7-ти типоразмерах (для 5, 6, 7, 8, 9, 12 и 16 лопастного исполнения).


Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5

945 145 7

6

978 178 7

7

986 186 7

8

1066 266 7

9

1000 200 7

12

1080 280 9

16

1175 375 9
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

25

34 34

30

38 38

32,5

41 41

35

43 43

37,5

45 45

40

47 47

45

51 51





Крыльчатка вентилятора с профилем лопасти ZREV:

- фиксированные положения лопастей: 8 стандартных углов атаки (15 - 40 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 7-ти типоразмерах (для 5, 6, 7, 8, 9, 12 и 16 лопастного исполнения).


Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5

785 145 7

6

818 178 7

7

826 186 7

8

906 266 7

9

840 200 7

12

920 280 9

16

1015 375 9
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

15

19 19

20

23 23

25

27 27

27,5

29 29

30

31 31

32,5

33 33

35

35 35

40

39 39

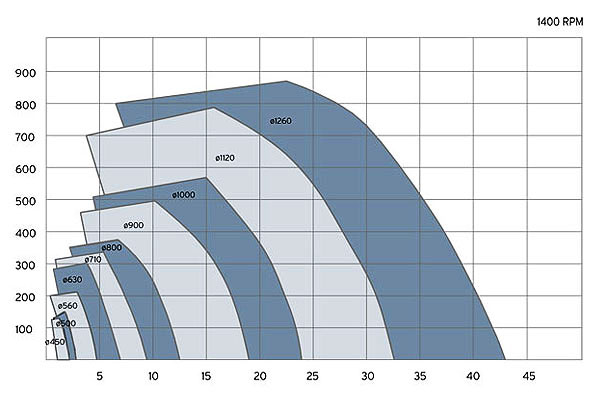

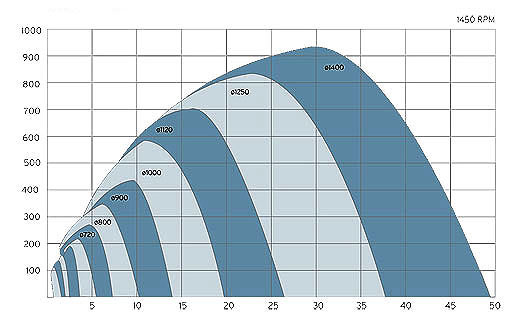

Расход воздуха, м3/сек

   Давление, Па                                                                            900 мин-1          Давление, Па                                                                        1450 мин-1
График. Расход воздуха крыльчатки с профилем лопасти TRZ, ZREV (900 об/мин)     График. Расход воздуха крыльчатки с профилем лопасти TRZ, ZREV (1450 об/мин)

Компания "ПСМ" оставляет за собой право изменять технические характеристики без предварительного уведомления.

Размеры

Присоединительные размеры для установки на вал:


Присоединительные размеры для установки на вал

Количество
лопастей
Диам.
вала, мм
(мин - макс)
Ступица
max l, мм d2, мм d3, мм d4, мм Количество
болтов (на d4)

5

12 - 24 42 44 55 139 5

5

18,5 - 22 18 40 55 139 5

5

12 - 29 82 52 55 139 5

6, 7, 8, 9, 12, 16

9,5 - 15 31 28 75 90 5

6, 7, 8, 9, 12, 16

12,5 - 22 42 40 75 90 5

6, 7, 8, 9, 12, 16

22 - 25 52 45 75 90 5

6, 7, 8, 9, 12, 16

22 - 28 62 51 75 90 5

6, 7, 8, 9, 12, 16

27 - 40 82 73 75 90 5

6, 7, 8, 9, 12, 16

40 - 48 112 90 75 90 10



Присоединительные размеры для фланцевого крепления:


Присоединительные размеры для фланцевого крепления


Количество
лопастей
s, мм d3, мм d5, мм d6*, мм d7, мм

5

7 10 74 - 55

6

7 15 112 - 90

7

7 15 116 - 100

8

7 15 196 176 75

9

7 15 127 - 110

12

9 19 208,2 185 170

16

9 40 298,6 280 240



                                                                            * определяется заказчиком






Размеры ступиц для вентиляторов 5-лопастного исполнения
Размеры литых ступиц


Материалы

- Материал лопастей

- Материал ступицы


Материал лопастей


PPG (полипропилен укрепленный стекловолокном)

Механические параметры


Прочность на разрыв85 МПа

Ударная проба Izod при 23 oС

10.0 кДж/м²

Ударная проба Izod при 0 oС

8.5 кДж/м²

Ударная проба Izod при -40 oС

7.0 кДж/м²

Прочность на изгиб

6.0 ГПа


Температурный диапазон: от -10 до +80 oС

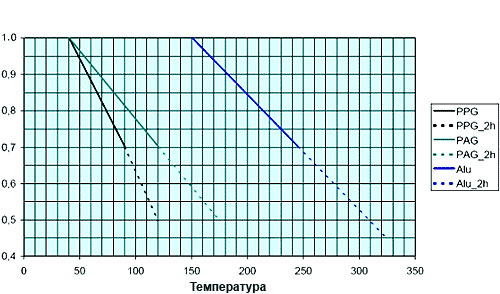

При увеличении температуры выше +40 oС необходимо учитывать коэффициент погрешности







PAG (полиамид укрепленный стекловолокном)

Механические параметры
DAM 50% RH

Прочность на разрыв

165 МПа 100 МПа

Ударная проба Izod при 23 oС

11.0 кДж/м² 17.0 кДж/м²

Ударная проба Izod при -30 oС

9.0 кДж/м² 9.0 кДж/м²

Прочность на изгиб

8.2 ГПа 5.6 ГПа


Температурный диапазон: от -40 до +120 oС

При увеличении температуры выше +40 oС необходимо учитывать коэффициент погрешности






PAGAS (полиамид укрепленный стекловолокном – антистатический) для установки на взрывоопасных объектах

Механические параметры


Прочность на разрыв85 МПа

Ударная проба Izod при 23 oС

10.0 кДж/м²

Ударная проба Izod при 0 oС

8.5 кДж/м²

Ударная проба Izod при -40 oС

7.0 кДж/м²

Прочность на изгиб

6.0 ГПа


Температурный диапазон: от -10 до +110 oС









PAGST (полиамид укрепленый стекловолокном - виброустойчивый)

Механические параметры
DAM 50% RH

Прочность на разрыв

100 МПа 66 МПа

Ударная проба Izod при 23 oС

14.0 кДж/м² 19.6 кДж/м²

Ударная проба Izod при -30 oС

6.5 кДж/м² 7.4 кДж/м²

Прочность на изгиб

5.1 ГПа 3.4 ГПа


Температурный диапазон: от -10 до +110 oС









PAGI (полиамид укрепленый стекловолокном - индустриальный)

Механические параметры
DAM 50% RH

Прочность на разрыв

145 МПа 84 МПа

Ударная проба Izod при 23 oС

9.0 кДж/м² 14.0 кДж/м²

Ударная проба Izod при -30 oС

6.0 кДж/м² 6.0 кДж/м²

Прочность на изгиб

7.56 ГПа 5.0 ГПа


Температурный диапазон: от -40 до +110 oС









AL (алюминий выплавленный под давлением) EN AC-Al Si12Cu1(Fe)

Механические параметры


Прочность на разрыв240 МПа

Предел текучести

140 МПа

Класс прочности по Бринелли

70 HBS


Температурный диапазон: от -60 до +245 oС

Возможна эксплуатация при температуре 250 oС не более 2 часов, при температуре 300oС не более 1 часа. При

увеличении температуры выше +150 oС необходимо учитывать коэффициент погрешности



Материал ступицы


PPG (полипропилен укрепленный стекловолокном) - возможно для 6-ти и 8-ми лопастного исполнения

Механические параметры


Прочность на разрыв85 МПа

Ударная проба Izod при 23 oС

10.0 кДж/м²

Ударная проба Izod при 0 oС

8.5 кДж/м²

Ударная проба Izod при -40 oС

7.0 кДж/м²

Прочность на изгиб

6.0 ГПа


Температурный диапазон: от -10 до +80 oС

При увеличении температуры выше +40 oС необходимо учитывать  коэффициент погрешности







AL (алюминий выплавленный под давлением) EN AC-Al Si12Cu1(Fe)

Механические параметры


Прочность на разрыв240 МПа

Предел текучести

140 МПа

Класс прочности по Бринелли

70 HBS


Температурный диапазон: от -60 до +245 oС

Возможна эксплуатация при температуре 250 oС не более 2 часов, при температуре 300oС не более 1 часа. При

увеличении температуры выше +150 oС необходимо учитывать коэффициент погрешности










Коэффициент погрешности

при увеличении температуры

окружающего воздуха

Коэффициент погрешности при увеличении температуры окружающего воздуха

Наверх
