Крыльчатки серии W


Описание



Заказать
Заполнить "Опросный лист на поставку крыльчаток"


Крыльчатки с профилями серии W представляют собой широкий ряд, охватывающий диаметры от 560 до 1981 мм. 6 различных типов лопастей являются наиболее универсальными и предоставляют возможность подобрать необходимый тип практически для всех отраслей применения. Профиль серии W подходит для применения при небольших частотах вращения и необходимости высокой производительности вентилятора, таких как системы охлаждения радиаторов, системы сушки и т.п.

Наибольшими по размеру из всех лопастей серпообразной формы являются лопасти серии 3W. Данный тип изготавливается исключительно для применения в крупномасштабных отраслях, где требуется низкий уровень шума, таких как охладительные и конденсационные башни. Крыльчатки с типом лопастей 3W охватывают диаметры от 1274 до 2138 мм. Конструкция лопасти позволяет производить высокое давление нагнетаемого воздуха при пониженных оборотах вентилятора, чем достигается снижение шума.

Новая разработка лопастей с профилем 5W охватывает диаметры от 1000 до 1120 мм. Данный тип лопастей выполняется из алюминия и отличается тонким профилем с высокой прочностью. Крыльчатки данного типа обладают высоким КПД и могут использоваться в различных отраслях, где необходимо создание высокого давления и больших частот вращения вентилятора.

TR11W - новейшая разработка профилей крыльчаток реверсивного типа (с возможностью изменения направления вращения) позволяет добиться КПД вентилятора до 74%, что значительно превышает показатели аналогичного типа вентиляторов. Профили данного типа являются высокоэффективными и представляют собой идеальное решение для использования при сушке древесины, в печах обжига керамики и кирпичей, вентиляционных системах и пищевой промышленности.

Модельный ряд
Профиль лопастиДиаметр вентилятора, ммДлина лопасти, ммКоличество лопастейНаправление вращенияДиаметр ступицы, ммДлина ступицы, ммЗаказать
1W 905 - 1311 355 3 - 13 любое 9,5 - 90 31 - 172 Заказать
2W 1240 - 1592 488 5 - 13 23 - 90 62 - 172 Заказать
3W 1785 - 2144 755 против часовой стрелки Заказать
5W 1120 - 1476 423 любое Заказать
6W 1158 - 1588 479 3 - 13 9,5 - 90 31 - 172 Заказать
7W 1536 - 1892 631 5 - 13 23 - 90 62 - 172 Заказать
8W 1226 - 1656 513 3 - 13 9,5 - 90 31 - 172 Заказать
9W 1785 - 2141 755 5 - 13 23 - 90 62 - 172 Заказать
TR11W 1250 - 1606 488 Заказать
Характеристики

- Крыльчатка вентилятора с профилем лопасти 1W

- Крыльчатка вентилятора с профилем лопасти 2W

- Крыльчатка вентилятора с профилем лопасти 3W

- Крыльчатка вентилятора с профилем лопасти 5W

- Крыльчатка вентилятора с профилем лопасти 6W

- Крыльчатка вентилятора с профилем лопасти 7W

- Крыльчатка вентилятора с профилем лопасти 8W

- Крыльчатка вентилятора с профилем лопасти 9W

- Крыльчатка вентилятора с профилем лопасти TR11W


Крыльчатка вентилятора с профилем лопасти 1W:

- 6 лопастей различного типа отличающихся дизайном и размером;

- уникальная система установки угла атаки лопастей в диапазоне от 15 до 50 градусов с шагом в 1 градус;

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 7-ми типоразмерах (для 3, 4, 5, 6, 8, 10 и 13 лопастного исполнения);

- специальный алюминиевый сплав ступицы для применения в тяжелой промышленности при высоких нагрузках и температурах.

Диаметр крыльчатки вентилятора с профилем лопасти W

Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

3LP, 4LP, 5LP

905 - 911 200
8

5, 6

968 - 985 274 15,4

8

1065 - 1082 380 15,4

10

1149 - 1165 470 17

13

1298 - 1311 630 25
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

15

26 43

20

29 50

25

32 58

30

35 67

35

39 74

40

41 85

45

4495

50

47104

LP - муфта для применения с низкими нагрузками. 5, 6, 8 и 10 лопастные муфты могут быть изготовлены для использования при повышенных нагрузках (HP).



Крыльчатка вентилятора с профилем лопасти 2W:

- 6 лопастей различного типа отличающихся дизайном и размером;

- уникальная система установки угла атаки лопастей в диапазоне от 15 до 50 градусов с шагом в 1 градус;

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 5-ми типоразмерах (для 5, 6, 8, 10 и 13 лопастного исполнения);

- специальный алюминиевый сплав ступицы для применения в тяжелой промышленности при высоких нагрузках и температурах.


Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5, 6

1240 - 1251 274 15,4

8

1335 - 1355 380 15,4

10

1417 - 1444 470 17

13

1559 - 1592 630 25
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

15

38 80

20

43 88

25

47 101

30

52 116

35

56 130

40

59 144

45

63 157

50

65 168

5, 6, 8 и 10 лопастные муфты могут быть изготовлены для использования при повышенных нагрузках (HP).



Крыльчатка вентилятора с профилем лопасти 3W:

- уникальная система установки угла атаки лопастей в диапазоне от 20 до 50 град. с шагом в 1 градус;

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 5-ти типоразмерах (для 5, 6, 8, 10 и 13 лопастного исполнения);

- специальный алюминиевый сплав ступицы для применения в тяжелой промышленности при высоких нагрузках и температурах.


Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5, 6

1785 274 15,4

8

1878 - 1890 380 15,4

10

1960 - 1981 470 17

13

2097 - 2144 630 25
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

20

57 115

25

65 141

30

72 165

35

79 189

40

85 210

45

90 231

50

95 249

5, 6, 8 и 10 лопастные муфты могут быть изготовлены для использования при повышенных нагрузках (HP)





Расход воздуха, м3/сек

    Давление, Па                                                                                                    Давление, Па                                                   График. Расход воздуха крыльчатки с профилем лопасти W (900 об/мин)    График. Расход воздуха крыльчатки с профилем лопасти W (1400 об/мин)


Крыльчатка вентилятора с профилем лопасти 5W:

- уникальная система установки угла атаки лопастей в диапазоне от 20 до 50 град. с шагом в 1 градус;

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 5-ти типоразмерах (для 5, 6, 8, 10 и 13 лопастного исполнения);

- специальный алюминиевый сплав ступицы для применения в тяжелой промышленности при высоких нагрузках и температурах.



Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5, 6

1120 274 15,4

8

1226 380 15,4

10

1316 470 17

13

1476 630 25
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

20

18 47

25

25 55

30

32 63

35

38 70

40

44 77

45

50 83

50

56 89

5, 6, 8 и 10 лопастные муфты могут быть изготовлены для использования при повышенных нагрузках (HP).





Расход воздуха, м3/сек

           Давление, Па                                                                                                        Давление, Па
График. Расход воздуха крыльчатки с профилем лопасти 5W (1400 об/мин)    График. Расход воздуха крыльчатки с профилем лопасти 5W (2800 об/мин)



Крыльчатка вентилятора с профилем лопасти 6W:

- 6 лопастей различного типа отличающихся дизайном и размером;

- уникальная система установки угла атаки лопастей в диапазоне от 25 до 50 градусов с шагом в 1 градус;

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 7-ми типоразмерах (для 3, 4, 5, 6, 8, 10 и 13 лопастного исполнения);

- специальный алюминиевый сплав ступицы для применения в тяжелой промышленности при высоких нагрузках и температурах.


Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

3LP, 4LP, 5LP

1158 200
8

5, 6

1232
274 15,4

8

1338 380 15,4

10

1428 470 17

13

1588 630 25
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

25

30 65

30

37 75

35

43 84

40

50 93

45

58 101

50

61 106

LP - муфта для применения с низкими нагрузками. 5, 6, 8 и 10 лопастные муфты могут быть изготовлены для использования при повышенных нагрузках (HP).





Крыльчатка вентилятора с профилем лопасти 7W:

- 6 лопастей различного типа отличающихся дизайном и размером;

- уникальная система установки угла атаки лопастей в диапазоне от 20 до 50 градусов с шагом в 1 градус;

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 5-ми типоразмерах (для 5, 6, 8, 10 и 13 лопастного исполнения);

- специальный алюминиевый сплав ступицы для применения в тяжелой промышленности при высоких нагрузках и температурах.


Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5, 6

1536 274 15,4

8

1642 380 15,4

10

1732 470 17

13

1892 630 25
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

15

38 80

20

43 88

25

47 101

30

52 116

35

56 130

40

59 144

45

63 157

50

65 168

5, 6, 8 и 10 лопастные муфты могут быть изготовлены для использования при повышенных нагрузках (HP).



Крыльчатка вентилятора с профилем лопасти 8W:

- 6 лопастей различного типа отличающихся дизайном и размером;

- уникальная система установки угла атаки лопастей в диапазоне от 15 до 50 градусов с шагом в 1 градус;

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 7-ми типоразмерах (для 3, 4, 5, 6, 8, 10 и 13 лопастного исполнения);

- специальный алюминиевый сплав ступицы для применения в тяжелой промышленности при высоких нагрузках и температурах.


Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

3LP, 4LP, 5LP

1226 200
8

5, 6

1300 274 15,4
8
1406 380 15,4

10

1496 470 17

13

1656 630 25
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

15

22 49

20

29 57

25

36 65

30

39 69

35

42 73

40

52 82

45

61 88

50

68 94

LP - муфта для применения с низкими нагрузками. 5, 6, 8 и 10 лопастные муфты могут быть изготовлены для использования при повышенных нагрузках (HP).



Крыльчатка вентилятора с профилем лопасти 9W:

- 6 лопастей различного типа отличающихся дизайном и размером;

- уникальная система установки угла атаки лопастей в диапазоне от 20 до 50 градусов с шагом в 1 градус;

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 5-ми типоразмерах (для 5, 6, 8, 10 и 13 лопастного исполнения);

- специальный алюминиевый сплав ступицы для применения в тяжелой промышленности при высоких нагрузках и температурах.


Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5, 6

1785 274 15,4

8

1891 380 15,4

10

1981 470 17

13

2141 630 25
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

20

31 72

25

37 84

30

45 95

35

51 105

40

59 115

45

65 123

50

72 130

5, 6, 8 и 10 лопастные муфты могут быть изготовлены для использования при повышенных нагрузках (HP).




Крыльчатка вентилятора с профилем лопасти TR11W:

- уникальная система установки угла атаки лопастей в диапазоне от 20 до 50 градусов с шагом в 1 градус;

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 5-ми типоразмерах (для 5, 6, 8, 10 и 13 лопастного исполнения);

- специальный алюминиевый сплав ступицы для применения в тяжелой промышленности при высоких нагрузках и температурах.


Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

5, 6

1250 274 15,4

8

1356 380 15,4

10

1446 470 17

13

1606 630 25
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

20

36
36

25

44 44

30

52 52

35

60 60

40

67 67

45

73 73

50

79 79

5, 6, 8 и 10 лопастные муфты могут быть изготовлены для использования при повышенных нагрузках (HP).




Расход воздуха, м3/сек

         Давление, Па                                                                                                       Давление, Па
График. Расход воздуха крыльчатки с профилем лопасти TRW (900 об/мин)    График. Расход воздуха крыльчатки с профилем лопасти TRW (1400 об/мин)


Компания "ПСМ" оставляет за собой право изменять технические характеристики без предварительного уведомления.

Размеры

Присоединительные размеры для установки на вал:


Присоединительные размеры для установки на вал

Количество
лопастей
Диам.
вала, мм
(мин - макс)
Ступица
max l, мм d2, мм d3, мм d4, мм Количество
болтов (на d4)

3LP, 4LP, 5LP

9,5 - 15 31 28 75 90 5

3LP, 4LP, 5LP

12,5 - 22 42 40 75 90 5

3LP, 4LP, 5LP

22 - 25 52 45 75 90 5
3LP, 4LP, 5LP 22 - 28 62 51 75 90 5

3LP, 4LP, 5LP

27 - 40 82 73 75 90 5

3LP, 4LP, 5LP

40 - 48 112 90 75 90 5

5, 6, 8, 10

23 - 38 62 72 90 110 10

5, 6, 8, 10

27 - 38 82 72 90 110 9
5, 6, 8, 10 41 - 55 112 90 90 110 9
5, 6, 8, 106014290901109
5, 6, 8, 1065142130901109
5, 6, 8, 1070 - 801421601201409
5HP, 6HP, 8HP, 10HP286290901109
5HP, 6HP, 8HP, 10HP388290901109
5HP, 6HP, 8HP, 10HP42 - 5511290901109
5HP, 6HP, 8HP, 10HP6014290901109
5HP, 6HP, 8HP, 10HP65 - 75142130901109
1338-80
1721301101609
13901722001101609


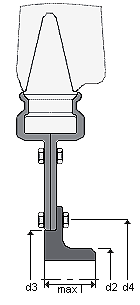

Присоединительные размеры для фланцевого крепления:





Количество
лопастей
s, мм d3, мм d5, мм d6*, мм d7, мм

5

17 40 140 - 140

6

17 40 140 - 140

8

15,2 40 255 255 220

10

17 40 340 345 29

                                                                                              * определяется заказчиком








Размеры литых ступиц
Материалы

- Материал лопастей

- Материал ступицы


Материал лопастей


PPG (полипропилен укрепленный стекловолокном)

Механические параметры


Прочность на разрыв85 МПа

Ударная проба Izod при 23 oС

10.0 кДж/м²

Ударная проба Izod при 0 oС

8.5 кДж/м²

Ударная проба Izod при -40 oС

7.0 кДж/м²

Прочность на изгиб

6.0 ГПа


Температурный диапазон: от -10 до +80 oС

При увеличении температуры выше +40 oС необходимо учитывать коэффициент погрешности







PAG (полиамид укрепленный стекловолокном)

Механические параметры
DAM 50% RH

Прочность на разрыв

165 МПа 100 МПа

Ударная проба Izod при 23 oС

11.0 кДж/м² 17.0 кДж/м²

Ударная проба Izod при -30 oС

9.0 кДж/м² 9.0 кДж/м²

Прочность на изгиб

8.2 ГПа 5.6 ГПа


Температурный диапазон: от -40 до +120 oС

При увеличении температуры выше +40 oС необходимо учитывать коэффициент погрешности





PAGAS (полиамид укрепленный стекловолокном – антистатический) для установки на взрывоопасных объектах

Механические параметры


Прочность на разрыв85 МПа

Ударная проба Izod при 23 oС

10.0 кДж/м²

Ударная проба Izod при 0 oС

8.5 кДж/м²

Ударная проба Izod при -40 oС

7.0 кДж/м²

Прочность на изгиб

6.0 ГПа


Температурный диапазон: от -10 до +110 oС










PAGST (полиамид укрепленый стекловолокном - виброустойчивый)

Механические параметры
DAM 50% RH

Прочность на разрыв

100 МПа 66 МПа

Ударная проба Izod при 23 oС

14.0 кДж/м² 19.6 кДж/м²

Ударная проба Izod при -30 oС

6.5 кДж/м² 7.4 кДж/м²

Прочность на изгиб

5.1 ГПа 3.4 ГПа


Температурный диапазон: от -10 до +110 oС








AL (алюминий выплавленный под давлением) EN AC-Al Si12Cu1(Fe)

Механические параметры


Прочность на разрыв240 МПа

Предел текучести

140 МПа

Класс прочности по Бринелли

70 HBS


Температурный диапазон: от -60 до +245 oС

Возможна эксплуатация при температуре 250 oС не более 2 часов, при температуре 300oС не более 1 часа. При

увеличении температуры выше +150 oС необходимо учитывать коэффициент погрешности



Материал ступицы


AL (алюминий выплавленный под давлением) EN AC-Al Si12Cu1(Fe)

Механические параметры


Прочность на разрыв240 МПа

Предел текучести

140 МПа

Класс прочности по Бринелли

70 HBS


Температурный диапазон: от -60 до +245 oС

Возможна эксплуатация при температуре 250 oС не более 2 часов, при температуре 300oС не более 1 часа. При

увеличении температуры выше +150 oС необходимо учитывать коэффициент погрешности










Коэффициент погрешности

при увеличении температуры

окружающего воздуха

Коэффициент погрешности при увеличении температуры окружающего воздуха

Наверх
