Крыльчатки серии H


Описание



Заказать
Заполнить "Опросный лист на поставку крыльчаток"


Крыльчатки вентилятора с профилем лопасти серии H поставляются диаметром от 200 до 742 мм. Профиль крыльчаток данной серии разработан с учетом получения высокого КПД, низкого шума и высокой коррозионной стойкости. Данные крыльчатки благодаря своей низкой массе и высокой эффективности позволяют снизить нагрузку на привод вентилятора и увеличить срок службы подшипников.

Компактная, но при этом жесткая конструкция вентилятора нашла широкое применение в системах охлаждения (в блоках испарителей и небольших конденсаторах) двигателей, компрессоров, генераторов и промышленных системах. Данные крыльчатки могут применяться в холодильном оборудовании; в сельском хозяйстве, где необходима высокая производительность вентилятора при низком статическом давлении или в сферах, когда низкий уровень шума имеет решающее значение.

Крыльчатки вентилятора с профилем лопасти 1H являются наименьшими из линейки лопастей серпообразного типа. Данная конструкция лопасти позволяет производить высокое давление нагнетаемого воздуха при пониженных оборотах вентилятора, чем достигается снижение шума. крыльчатки с профилем 1Н являются хорошим решением для применения в компактных радиаторах и системах охлаждения.

Крыльчатки вентилятора с профилем лопасти 4H рекомендованы для применения в системах охлаждения дизельных двигателей, а также в вентиляционных и холодильных системах - испарителях и конденсаторах, где требуется создание высокого статического давления. Вентиляторы с данным типом лопастей охватывают диаметры от 337 до 702мм. Кроме того крыльчатки типа 4H адаптированы для использования с монтажными комплектами на 8 и 10 лопастей.

Модельный ряд
Профиль лопастиДиаметр вентилятора, ммДлина лопасти, ммКоличество лопастейНаправление вращенияДиаметр ступицы, ммДлина ступицы, ммЗаказать
1H 394 - 566 162 3 - 14 любое 7 - 48 31 - 112 Заказать
2H 384 - 556 157 Заказать
3H 570 - 742 250 Заказать
4H 530 - 702 230 Заказать
6H 570 - 742 250 Заказать

Характеристики

- Крыльчатка вентилятора с профилем лопасти 1H

- Крыльчатка вентилятора с профилем лопасти 2H

- Крыльчатка вентилятора с профилем лопасти 3H

- Крыльчатка вентилятора с профилем лопасти 4H

- Крыльчатка вентилятора с профилем лопасти 6H


  Крыльчатка вентилятора с профилем лопасти 1Н:

- фиксированные положения лопастей: 6 стандартных углов атаки (25 - 50 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 5-ти типоразмерах (для 6, 8, 10, 12 и 14 лопастного исполнения).

Диаметр крыльчатки вентилятора с профилем лопасти Н

Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

3

394 92 10

6

422 97 6

8

458 134 6

10

496
172 7

12

528 - 530
206 8

14

563 - 566
242 8

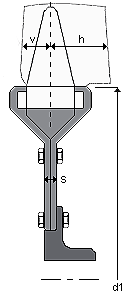

Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

25

14 34

30

17 39

35

19 44

40

20 47

45

21 50

50

23 53






Расход воздуха, м3/сек

         Давление, Па                                                                                            Давление, Па

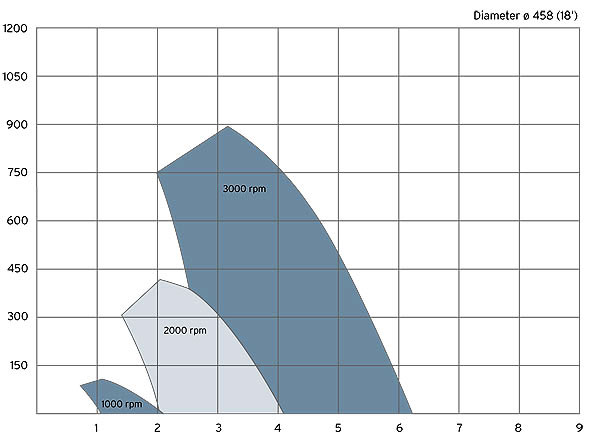

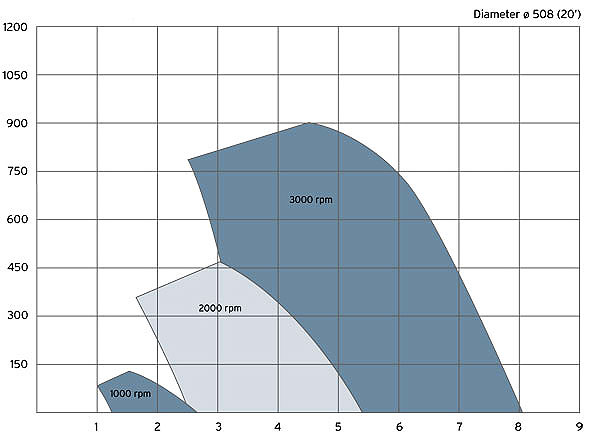

График. Расход воздуха крыГрафик. Расход воздуха крыльчатки с профилем лопасти 1Н (диаметр 458 мм)льчатки серии Н (диаметр 458 мм)     График. Расход воздуха крыльчатки с профилем лопасти 1Н (диаметр 508 мм)



  Крыльчатка вентилятора с профилем лопасти 4Н:

- фиксированные положения лопастей: 6 стандартных углов атаки (25 - 50 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 5-ти типоразмерах (для 6, 8, 10, 12 и 14 лопастного исполнения).



Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

3

530 92 10

6

557 97 6

8

594 134 6

10

632
172 7

12

666
206 8

14

702
242 8
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

25

13 37

30

15 42

35

17 47

40

19 52

45

21 57

50

23 61






Расход воздуха, м3/сек

        Давление, Па                                                                                                       Давление, Па

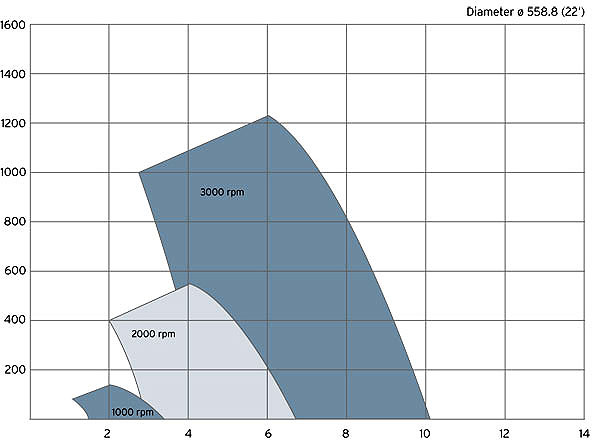

График. Расход воздуха крыльчатки с профилем лопасти 4Н (диаметр 558,2 мм)

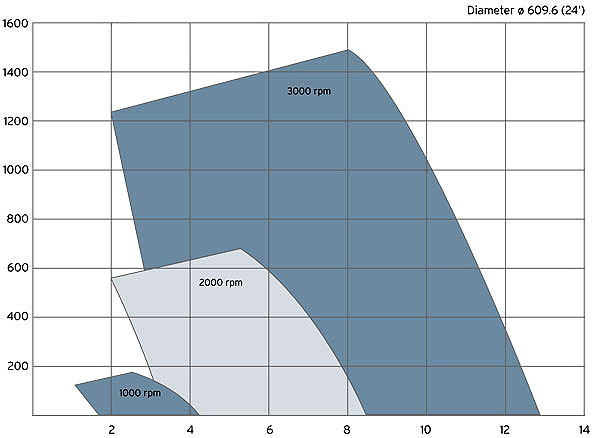

График. Расход воздуха крыльчатки с профилем лопасти 4Н (диаметр 609,6 мм)


  Крыльчатка вентилятора с профилем лопасти 2Н:

- 3 различных типа лопастей отличающихся дизайном и размером;

- фиксированные положения лопастей: 5 стандартных углов атаки (25 - 45 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 5-ти типоразмерах (для 6, 8, 10, 12 и 14 лопастного исполнения).



Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

3

384 92 10

6

411 97 6

8

448 134 6

10

486
172 7

12

520
206 8

14

556
242 8
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

25

11 20

30

13 23

35

15 25

40

17 28

45

19 30







  Крыльчатка вентилятора с профилем лопасти 3Н:

- 3 различных типа лопастей отличающихся дизайном и размером;

- фиксированные положения лопастей: 6 стандартных углов атаки (25 - 50 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 5-ти типоразмерах (для 6, 8, 10, 12 и 14 лопастного исполнения).



Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

3

570
92 10

6

597 97 6

8

634 134 6

10

672
172 7

12

706
206 8

14

742
242 8
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

25

13 29

30

15 32

35

18 34

40

21 38

45

24 41

50

26 45







  Крыльчатка вентилятора с профилем лопасти 6Н:

- 3 различных типа лопастей отличающихся дизайном и размером;

- фиксированные положения лопастей: 7 стандартных углов атаки (15 - 45 град.);

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 5-ти типоразмерах (для 6, 8, 10, 12 и 14 лопастного исполнения).

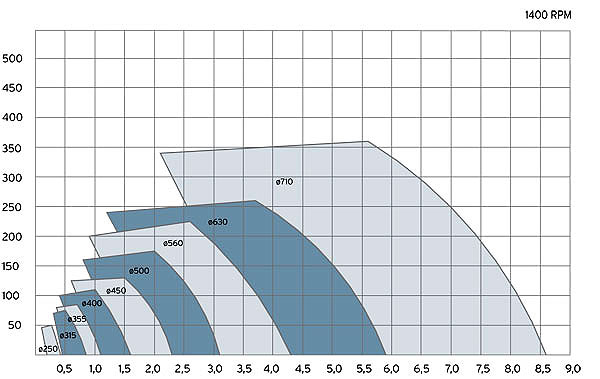

График. Расход воздуха крыльчатки с профилем лопасти 2Н,3Н, 6Н (1400 об/мин)

Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

3

570 92 10

6

597 97 6

8

634
134 6

10

672
172 7

12

706
206 8

14

742
242 8
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

15

3 16

20

5 19

25

8 21

30

11 23

35

13 25

40

17 27

45

20 29





Расход воздуха, м3/сек

        Давление, Па                                                                                                       Давление, Па

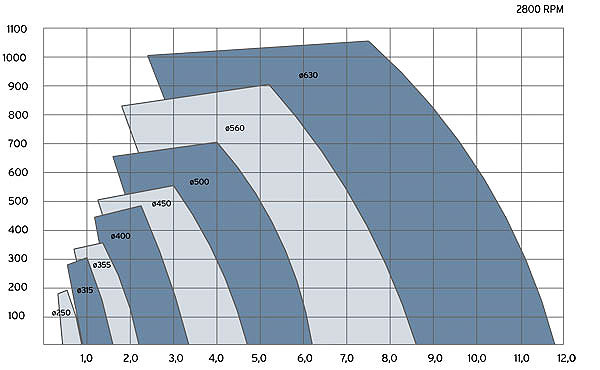

h_all_1400.jpg     График. Расход воздуха крыльчатки с профилем лопасти 2Н,3Н, 6Н (2800 об/мин)

Компания "ПСМ" оставляет за собой право изменять технические характеристики без предварительного уведомления.

Размеры

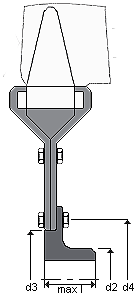

Присоединительные размеры для установки на вал:


Присоединительные размеры для установки на вал
Количество
лопастей
Диам.
вала, мм
(мин - макс)
Ступица
max l, мм d2, мм d3, мм d4, мм Количество
болтов (на d4)
3 7 - 16 31 28 28 - -
6 7,5 - 9 31 26 25 41 3
6 6,5 - 16 31 26 25 41 3
6 10,5 - 19 41 34 25 41 3
8 9,5 - 17 31 28 40 56 4
8 12,6 - 21 42 35 40 56 4
8 17 - 25 60 41 40 56 4
10, 12, 14 9,5 - 15 31 28 75 90 5
10, 12, 14 12,5 - 22 42 40 75 90 5
10, 12, 14 22 - 25 52 45 75 90 5
10, 12, 14 22 - 28 62 51 75 90 5
10, 12, 14 27 - 40 82 73 75 90 5
10, 12, 14 40 - 48 112 90 75 90 10


Присоединительные размеры для фланцевого крепления:


Присоединительные размеры для фланцевого крепления:


Количество
лопастей
s, мм d3, мм d5, мм d6*, мм d7, мм

6

6 25 57,5 41 25

8

6 15 75 92 72

10

7 15 110 126 100

12

8 15 142 130 120

14

8 19 172 160 140

                                                                    * определяется заказчиком








Размеры ступиц для вентиляторов 6-ти лопастного исполнения
Размеры ступиц для вентиляторов 8-ти лопастного исполнения
Размеры литых ступиц

Материалы

- Материал лопастей

- Материал ступицы


Материал лопастей


PPG (полипропилен укрепленный стекловолокном)

Механические параметры


Прочность на разрыв85 МПа

Ударная проба Izod при 23 oС

10.0 кДж/м²

Ударная проба Izod при 0 oС

8.5 кДж/м²

Ударная проба Izod при -40 oС

7.0 кДж/м²

Прочность на изгиб

6.0 ГПа


Температурный диапазон: от -10 до +80 oС

При увеличении температуры выше +40 oС необходимо учитывать коэффициент погрешности







PAG (полиамид укрепленный стекловолокном)

Механические параметры
DAM 50% RH

Прочность на разрыв

165 МПа 100 МПа

Ударная проба Izod при 23 oС

11.0 кДж/м² 17.0 кДж/м²

Ударная проба Izod при -30 oС

9.0 кДж/м² 9.0 кДж/м²

Прочность на изгиб

8.2 ГПа 5.6 ГПа


Температурный диапазон: от -40 до +120 oС

При увеличении температуры выше +40 oС необходимо учитывать коэффициент погрешности






PAGAS (полиамид укрепленный стекловолокном – антистатический) для установки на взрывоопасных объектах

Механические параметры


Прочность на разрыв85 МПа

Ударная проба Izod при 23 oС

10.0 кДж/м²

Ударная проба Izod при 0 oС

8.5 кДж/м²

Ударная проба Izod при -40 oС

7.0 кДж/м²

Прочность на изгиб

6.0 ГПа


Температурный диапазон: от -10 до +110 oС









PAGST (полиамид укрепленый стекловолокном - виброустойчивый)

Механические параметры
DAM 50% RH

Прочность на разрыв

100 МПа 66 МПа

Ударная проба Izod при 23 oС

14.0 кДж/м² 19.6 кДж/м²

Ударная проба Izod при -30 oС

6.5 кДж/м² 7.4 кДж/м²

Прочность на изгиб

5.1 ГПа 3.4 ГПа


Температурный диапазон: от -10 до +110 oС








  AL (алюминий выплавленный под давлением) EN AC-Al Si12Cu1(Fe)

Механические параметры


Прочность на разрыв240 МПа

Предел текучести

140 МПа

Класс прочности по Бринелли

70 HBS

Температурный диапазон: от -60 до +245 oС

Возможна эксплуатация при температуре 250 oС не более 2 часов, при температуре 300 oС

не более 1 часа. При увеличении температуры выше +150 oС необходимо учитывать коэффициент погрешности





Материал ступицы



PPG (полипропилен укрепленный стекловолокном)

Механические параметры


Прочность на разрыв85 МПа

Ударная проба Izod при 23 oС

10.0 кДж/м²

Ударная проба Izod при 0 oС

8.5 кДж/м²

Ударная проба Izod при -40 oС

7.0 кДж/м²

Прочность на изгиб

6.0 ГПа


Температурный диапазон: от -10 до +80 oС

При увеличении температуры выше +40 oС необходимо учитывать коэффициент погрешности







PAG (полиамид укрепленный стекловолокном)

Механические параметры
DAM 50% RH

Прочность на разрыв

165 МПа 100 МПа

Ударная проба Izod при 23 oС

11.0 кДж/м² 17.0 кДж/м²

Ударная проба Izod при -30 oС

9.0 кДж/м² 9.0 кДж/м²

Прочность на изгиб

8.2 ГПа 5.6 ГПа


Температурный диапазон: от -40 до +120 oС

При увеличении температуры выше +40 oС необходимо учитывать коэффициент погрешности







AL (алюминий выплавленный под давлением) EN AC-Al Si12Cu1(Fe)

Механические параметры


Прочность на разрыв240 МПа

Предел текучести

140 МПа

Класс прочности по Бринелли

70 HBS


Температурный диапазон: от -60 до +245 oС

Возможна эксплуатация при температуре 250 oС не более 2 часов, при температуре 300 oС

не более 1 часа. При увеличении температуры выше +150 oС необходимо учитывать коэффициент погрешности










Коэффициент погрешности

при увеличении температуры

 окружающего воздуха

Коэффициент погрешности при увеличении температуры окружающего воздуха
