Крыльчатки серии G


Описание



Заказать
Заполнить "Опросный лист на поставку крыльчаток"


Крыльчатки с профилем G являются наибольшими из всех серий, изготавливаемых из пластика. Они охватывают диаметры от 1300 до 2749 мм. Крыльчатки данного типа предназначены для применения в охладительных башнях, конденсаторах и радиаторах большого размера, также могут быть использованы в промышленных теплообменниках.

Крыльчатки вентилятора с профилем лопасти 1G являются идеальным вариантом для применения в отраслях, где требуется использование вентиляторов большого диаметра с низким уровнем шума. Серпообразный профиль 1G охватывает диаметры от 2140 до 2536 мм и позволяет создавать большое давление воздушного потока при низких оборотах, что значительно снижает уровень шума.

Модельный ряд
Профиль лопастиДиаметр вентилятора, ммДлина лопасти, ммКоличество лопастейНаправление вращенияДиаметр ступицы, ммДлина ступицы, ммЗаказать
1G 2220 - 2536 920 3 - 8 против часовой стрелки 67 - 90 60 - 172 Заказать
10G 2430 - 2746 1025 по часовой стрелке Заказать
Характеристики

- Крыльчатка вентилятора с профилем лопасти 1G

- Крыльчатка вентилятора с профилем лопасти 10G


Крыльчатка вентилятора с профилем лопасти 1G:

- уникальная система установки угла атаки лопастей в диапазоне от 15 до 50 градусов с шагом в 1 градус;

- лопасти изготавливаются для вращения в любом направлении;

- ступица крепления лопастей стандартно изготавливается в 4-х типоразмерах (для 3, 5, 6 и 8 лопастного исполнения).

Диаметр крыльчатки вентилятора с профилем лопасти G
Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

3

2220 380 26

5

2220 380 26

6

2320 480 26

8

2536 696 26

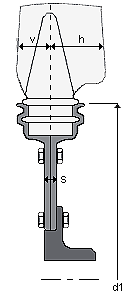

Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

15

36 121

20

45 152

25

53 183

30

62 212

35

71 239

40

79 264

45

87 288

50

94 309




Крыльчатка вентилятора с профилем лопасти 10G:

- уникальная система установки угла атаки лопастей в диапазоне от 15 до 50 градусов с шагом в 1 градус;

- ступица крепления лопастей стандартно изготавливается в 4-х типоразмерах (для 3, 5, 6 и 8 лопастного исполнения).

Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

3

2430 380 26

5

2430 380 26

6

2530 480 26

8

2746 696 26
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

15

35 85

20

46 105

25

58 125

30

70 144

35

81 162

40

93 179

45

104 194

50

114 208






Расход воздуха, м3/сек


      Давление, Па                                                                                                      Давление, Па

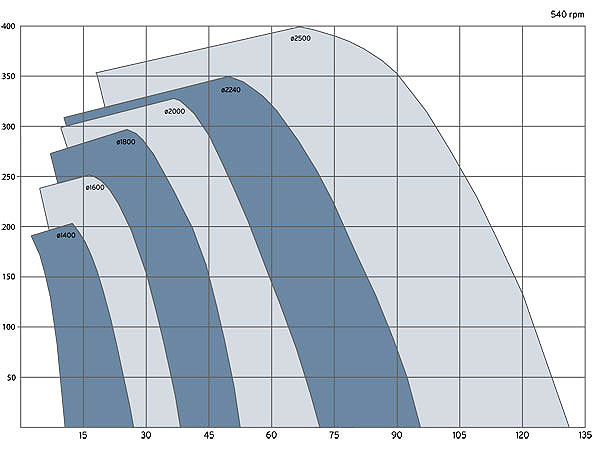

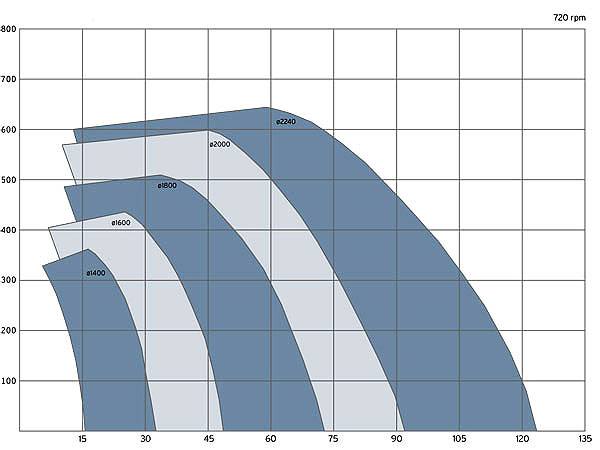

График. Расход воздуха крыльчатки с профилем лопасти G (540 об/мин)     График. Расход воздуха крыльчатки с профилем лопасти G (720 об/мин)

Компания "ПСМ" оставляет за собой право изменять технические характеристики без предварительного уведомления.

Размеры

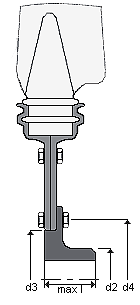

Присоединительные размеры для установки на вал:


Присоединительные размеры для установки на вал

Количество
лопастей
Диам.
вала, мм
(мин - макс)
Ступица
max l, мм d2, мм d3, мм d4, мм Количество
болтов (на d4)

3, 5, 6, 8

67 - 80 60 130 110 160 9

3, 5, 6, 8

37 - 80 112 130 110 160 9

3, 5, 6, 8

47 - 80 142 130 110 160 9

3, 5, 6, 8

38 - 80 172 130 110 160 9

3, 5, 6, 8

90 172 200
110 160 9








Присоединительные размеры для фланцевого крепления:


Присоединительные размеры для фланцевого крепления




Количество
лопастей
s, мм d3, мм d5, мм d6*, мм d7, мм

3

26 110 184 - -

5

26 110 184 - -

6

26 110 195 - -

8

26 110 195 - -

                                                                       * определяется заказчиком




Материалы

- Материал лопастей

- Материал ступицы


Материал лопастей


PPG (полипропилен укрепленный стекловолокном)

Механические параметры


Прочность на разрыв85 МПа

Ударная проба Izod при 23 oС

10.0 кДж/м²

Ударная проба Izod при 0 oС

8.5 кДж/м²

Ударная проба Izod при -40 oС

7.0 кДж/м²

Прочность на изгиб

6.0 ГПа


Температурный диапазон: от -10 до +80 oС

При увеличении температуры выше +40 oС необходимо учитывать коэффициент погрешности







PAG (полиамид укрепленный стекловолокном)

Механические параметры
DAM 50% RH

Прочность на разрыв

165 МПа 100 МПа

Ударная проба Izod при 23 oС

11.0 кДж/м² 17.0 кДж/м²

Ударная проба Izod при -30 oС

9.0 кДж/м² 9.0 кДж/м²

Прочность на изгиб

8.2 ГПа 5.6 ГПа


Температурный диапазон: от -40 до +120 oС

При увеличении температуры выше +40 oС необходимо учитывать коэффициент погрешности






PAGAS (полиамид укрепленный стекловолокном – антистатический) для установки на взрывоопасных объектах

Механические параметры


Прочность на разрыв85 МПа

Ударная проба Izod при 23 oС

10.0 кДж/м²

Ударная проба Izod при 0 oС

8.5 кДж/м²

Ударная проба Izod при -40 oС

7.0 кДж/м²

Прочность на изгиб

6.0 ГПа


Температурный диапазон: от -10 до +110 oС










Материал ступицы


AL (алюминий выплавленный под давлением) EN AC-Al Si12Cu1(Fe)

Механические параметры


Прочность на разрыв240 МПа

Предел текучести

140 МПа

Класс прочности по Бринелли

70 HBS


Температурный диапазон: от -60 до +245 oС

Возможна эксплуатация при температуре 250 oС не более 2 часов, при температуре 300oС не более 1 часа. При

увеличении температуры выше +150 oС необходимо учитывать коэффициент погрешности










Коэффициент погрешности

при увеличении температуры

окружающего воздуха

Коэффициент погрешности при увеличении температуры окружающего воздуха
