Крыльчатки серий D и M


Описание
Заполнить "Опросный лист на поставку крыльчаток"


Крыльчатки вентилятора с профилями D и M подходят для применения в небольших теплообменниках, необогреваемых конденсаторах и т.п., что обуславливается удачным сочетанием высокого давления, низких оборотов и низким уровнем шума. Лопасти крыльчаток укреплены полиамидными нитями, что делает возможным их эксплуатацию при низких температурах.

Крыльчатки вентилятора с профилем 8D охватывают диаметры от 400 до 660 мм. Крыльчатки вентилятора с профилем 8M охватывают диаметры от 300 до 508 мм.  Относительно малый диаметр с широким веслообразным профилем делает данные серии подходящими для применения в небольших теплообменниках, необогреваемых конденсаторах и т.п.

Модельный ряд
Профиль лопастиДиаметр вентилятора, ммДлина лопасти, ммКоличество лопастейНаправление вращенияДиаметр ступицы, ммДлина ступицы, ммЗаказать
8D 660 258 2 или 4 по часовой стрелке 10 - 25 32 - 52 Заказать
8M 508 226 4 16 - 24 28 - 40 Заказать
Характеристики

- Крыльчатка вентилятора с профилем лопасти 8D

- Крыльчатка вентилятора с профилем лопасти 8M


Крыльчатка вентилятора с профилем лопасти 8D:

- двух или четырех-лопастное исполнение вентилятора;

- 4 стандартных угла атаки крыльчаток;

- направление вращения - по часовой стрелке.

Диаметр крыльчатки вентилятора с профилем лопасти D





Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

2 или 4

660 145 8
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

25

43 63

30

51 66

35

60 77

40

70 86






Расход воздуха, м3/сек


        Давление, Па                                                                                                     Давление, Па

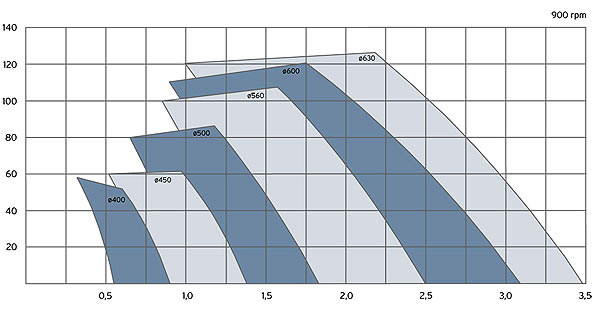

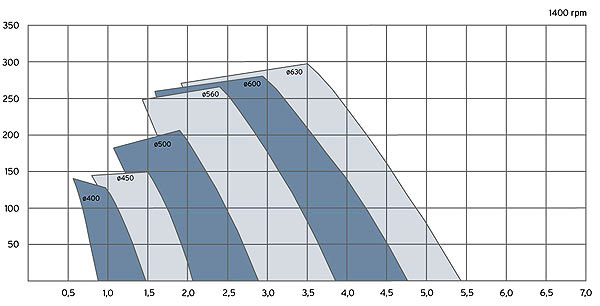

График. Расход воздуха крыльчатки с профилем лопасти D (900 об/мин)     График. Расход воздуха крыльчатки с профилем лопасти D (1400 об/мин)


Крыльчатка вентилятора с профилем лопасти 8M:

- четырех лопастное исполнение вентилятора;

- 3 стандартных угла атаки крыльчаток;

- направление вращения - по часовой стрелке.

Диаметр крыльчатки вентилятора с профилем лопасти M






Количество
лопастей
Диам.
вентилятора, мм
d1, мм s, мм

4

508 55 4
Угол
атаки, град
Перед. кромка
v±4, мм
Задняя кромка
h±4, мм

30

29 55

35

37 60

40

45 67






Расход воздуха, м3/сек


            Давление, Па                                                                                                        Давление, Па

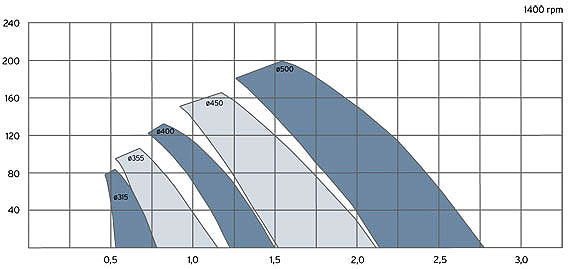

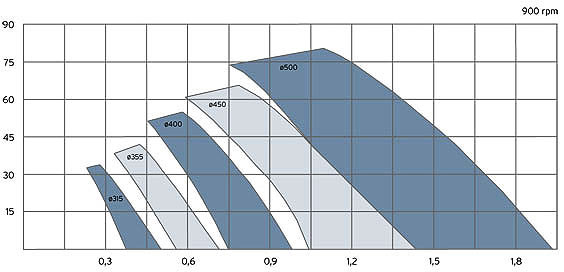

График. Расход воздуха крыльчатки с профилем лопасти M (900 об/мин)     График. Расход воздуха крыльчатки с профилем лопасти M (1400 об/мин)

Компания "ПСМ" оставляет за собой право изменять технические характеристики без предварительного уведомления.


Размеры

Крыльчатки серии D

Присоединительные размеры для установки на вал:

Присоединительные размеры для установки на вал


Количество
лопастей
Диам.
вала, мм
(мин - макс)
Ступица
max l, мм d2, мм d3, мм d4, мм Количество
болтов (на d4)

2 или 4

10 - 14 32 28 60 120 4

2 или 4

13 - 20 42 38 60 120 4

2 или 4

22 - 25 52 48 60 120 4









Крыльчатки серии M

Присоединительные размеры для установки на вал:

Присоединительные размеры для установки на вал




Количество
лопастей
Диам.
вала, мм
(мин - макс)
Ступица
max l, мм d2, мм d3, мм d4, мм Количество
болтов (на d4)

4

0 - 16 32 28 30 43 4

4

17 - 24 42 40 30 43 4





Материалы

- Материал лопастей

- Материал ступицы


Материал лопастей


PAGAS (полиамид укрепленный стекловолокном – антистатический) для установки на взрывоопасных объектах

Механические параметры


Прочность на разрыв85 МПа

Ударная проба Izod при 23 oС

10.0 кДж/м²

Ударная проба Izod при 0 oС

8.5 кДж/м²

Ударная проба Izod при -40 oС

7.0 кДж/м²

Прочность на изгиб

6.0 ГПа


Температурный диапазон: от -10 до +110 oС









PAGI (полиамид укрепленый стекловолокном - индустриальный)

Механические параметры
DAM 50% RH

Прочность на разрыв

145 МПа 84 МПа

Ударная проба Izod при 23 oС

9.0 кДж/м² 14.0 кДж/м²

Ударная проба Izod при -30 oС

6.0 кДж/м² 6.0 кДж/м²

Прочность на изгиб

7.56 ГПа 5.0 ГПа


Температурный диапазон: от -40 до +110 oС








Материал ступицы


AL (алюминий выплавленный под давлением) EN AC-Al Si12Cu1(Fe)

Механические параметры


Прочность на разрыв240 МПа

Предел текучести

140 МПа

Класс прочности по Бринелли

70 HBS


Температурный диапазон: от -60 до +245 oС

Возможна эксплуатация при температуре 250 oС не более 2 часов, при температуре 300oС не более 1 часа. При

увеличении температуры выше +150 oС необходимо учитывать коэффициент погрешности










Коэффициент погрешности

при увеличении температуры

окружающего воздуха

Коэффициент погрешности при увеличении температуры окружающего воздуха
