Дизельный двигатель ЯМЗ 8503.10-01

Описание
Происхождение - Россия C 2005 года ПСМ сотрудничает с Ярославским Моторным Заводом.
Подробнее

Дизельный двигатель 8503.10-01 производства ОАО "Автодизель" (Россия, г. Ярославль) - 12-ти цилиндровый с V-образным расположением цилиндров, четырехтактный с воспламенением от сжатия, с турбонаддувом, жидкостным охлаждением, непосредственным впрыском топлива и охлаждением наддувочного воздуха.

Двигатель изготовлен в исполнении УХЛ по ГОСТ 15150-69 и рассчитан на эксплуатацию при температурах наружного воздуха от -50°С до +40°С, относительной влажности воздуха до 98% при +25°С, запыленности воздуха до 0,4 г/м³ и в районах, расположенных на высоте до 1000 м над уровнем моря. Двигатель разработан конструкторским бюро ОАО «Автодизель» для работы в составе электроагрегатов мощностью 400 кВт и для привода тяговых электродвигателей опытного двухлокомотива.

Двигатель ЯМЗ-8503.10-01 устанавливается на дизельных электростанций «ПСМ» серии АД, дизельных насосных установок «ПСМ» с насосами типа Д, с насосами типа ЦНСДНУ с грунтовыми насосами и дизельных приводов ПСМ серии ПД.


ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ для дизельных двигателей производства ЯМЗ
Рекомендации по сервисному обслуживанию дизельных двигателей ЯМЗ
РЕМОНТ ДВИГАТЕЛЕЙ электроагрегатов и силовых приводов
Характеристики
Наименование параметра Значение
Тип 12VTI
Число цилиндров 12
Расположение цилиндров V-образное, угол развала 90°
Порядок работы цилиндров 1-12-5-8-3-10-6-7-2-11-4-9
Диаметр цилиндра, мм 140
Ход поршня, мм 140
Рабочий объем, л 25.86
Степень сжатия 15.2:1
Номинальная мощность, кВт (л.с.), не менее 470 (640)
Частота вращения коленчатого вала, об/мин 1500
Расход масла на угар, % от расхода топлива, не более 0.3
Масляные фильтры два: полнопоточный с тремя сменными фильтрующими элементами и фильтр центробежной очистки
Объем системы смазки, л 75
Топливный насос высокого давления двенадцатисекционный, золотникового типа, диаметр плунжера 12 мм, ход 12 мм
Топливные фильтры
   - грубой очистки отстойник - 2 шт.
   - тонкой очистки с двумя бумажными фильтрующими элементами
Наддув газотурбинный
Турбокомпрессор два: модели ТКР-9, с радиальной центростремительной турбиной и центробежным компрессором
Объем системы охлаждения, л 52*
Водяной насос центробежного типа с шестеренчатым приводом
Вентилятор десятилопастной, с автоматической муфтой включения
Зарядный генератор переменного тока, модель 5702.3701-20
Пусковое устройство электрический стартер, номинальное напряжение 24 В
Система аварийного останова двигателя с дистанционным и ручным (кнопка на приводе заслонки) управлением; заслонки аварийного останова установлены между ОНВ и впускными коллекторами правого и левого цилиндров
Минимальная температура запуска,°C -50**
Габаритные размеры (ДхШхВ), мм 1910x1230x1300
Масса двигателя, кг 2030***
* без заправочного объёма радиатора
** необходимо наличие предпускового подогревателя
*** масса сухого двигателя


Компания "ПСМ" оставляет за собой право изменять технические характеристики без предварительного уведомления.

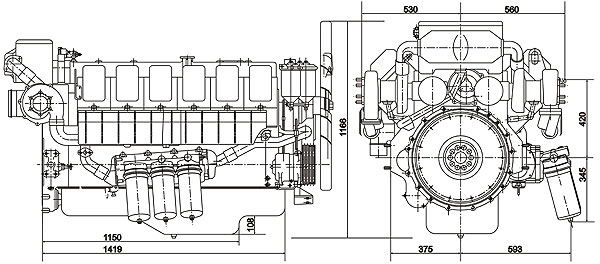

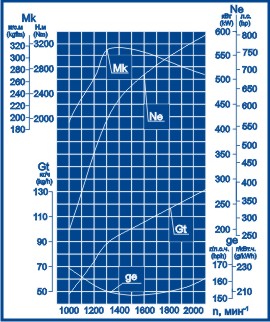

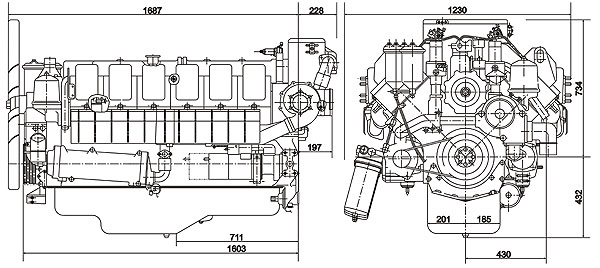

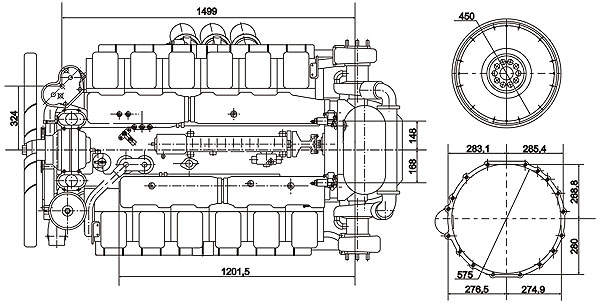

Фотогалерея
