Пневмосистема

Пневмосистема – комплекс устройств, предназначенных для подготовки и обеспечения параметров сжатого воздуха. Пневмосистема устанавливается на дизельный привод в следующих случаях:

  • при комплектации привода 8-ми или 9-ти ступенчатой КПП с необходимостью использования всего диапазона передач;
  • при комплектации привода ЭПП (электропневматическим приводом сцепления);
  • по требованию заказчика для управления дополнительными устройствами приводимого оборудования (например, тормозной системы шасси).
Дополнительно пневмосистема может управлять аварийным остановом двигателя и частотой вращения двигателя.




Компания "ПСМ" оставляет за собой право изменять технические характеристики без предварительного уведомления.


Комплектация
Схема пневмосистемы с пневмоцилиндрами в качестве исполнительных механизмов
Схема пневмосистемы с пневмокамерой в качестве исполнительного механизма

В состав пневмосистемы входят следующие элементы:


Наименование комплектующегоОписаниеТехнические характеристики

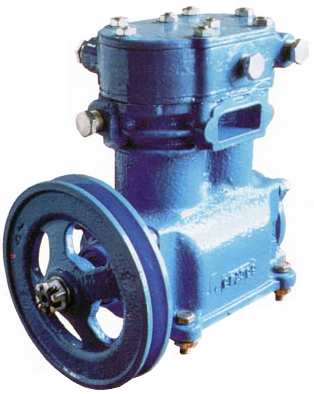

Поршневой компрессор

Компрессор


Поршневой компрессор производит забор и сжатие воздуха.

Число цилиндров2
Диаметр цилиндра, мм60
Объем цилиндра, см3214
Производительность, л/мин201-270
Максимальное избыточное давление, МПа1,0
Ход поршня, мм38
Масса, кг (не более) 15-16


Влагомаслоотделитель

Влагомаслоотделитель




Влагомаслоотделитель предназначен для очистки сжатого воздуха от влаги и масла, наличие которых может привести к замерзанию системы и увеличивает вероятность коррозии деталей пневмосистемы.




Рабочее давление, МПа (кгс/см2)0,85 (8,5)
Слив конденсатаавтоматический
Эффективность влагоотделения, %, не менее 75
Присоединительные резьбы М22X1,5
Температурный интервал, °Сот минус 45 до плюс 80
Масса, кг 2,550

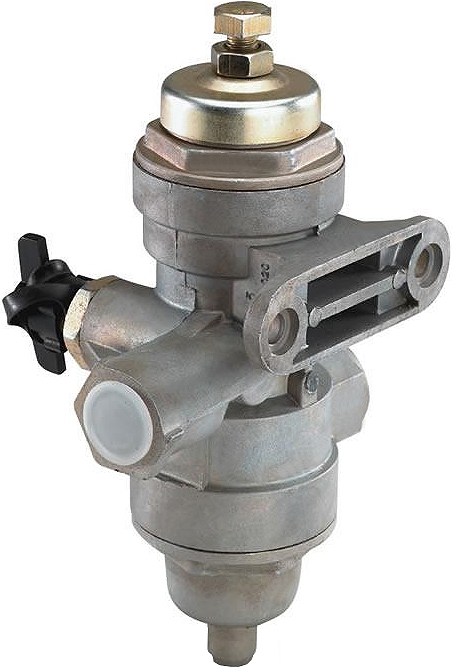

Регулятор давления

Регулятор давления


Регулятор давления предназначен для автоматического поддержания рабочего давления в пневмосистеме в заданных пределах, а также для ее защиты от перегрузки и загрязнения. Может комплектоваться абсорбером (для осушения воздуха) и электроподогревателем (при эксплуатации в зимнее время).




Давление включения, МПа (кгс/см2), не менее0,65 (6,5)
Давление выключения, МПа (кгс/см2), не менее0,8 (8,0)
Давление срабатывания предохранительного клапана, МПа (кгс/см2)1,0... 1,35 (10... 13,5)
Температура воздуха на входе, °С, не более+100
Размер присоединительной резьбы, мм:
- вход и выходМ22х1,5
- вывод для накачивания
М16х1,5
Масса, кг1,17
Температурный интервал, °С-45... +80


Датчик давления

Датчик давления



Рабочее напряжение системы, В12-24
Диапазон давления, кгс/см20-10
Вес, кг0,19

Предохранитель от замерзания

Предохранитель от замерзания


Предохранитель от замерзания предназначен для предотвращения замерзания конденсата в трубопроводах и аппаратах пневмосистемы (опция).



Ресивер

Ресивер




Ресивер предназначен для равномерного распределения давления и хранения запаса воздуха под давлением, а также для распределения сжатого воздуха между исполнительными устройствами (стандартная емкость 20 и 40л).



Длина габаритная, мм710
Диаметр, мм280
Объём, л40
Давление воздуха макс., МПа1
Температура эксплуатации, °С-45... +50
Вес, кг10,2

Пневмоклапаны


Пневмоклапаны предназначены для замыкания и размыкания пневмомагистрали посредством электрического сигнала, служат для подачи сжатого воздуха в пневмосистему заказчика.



Пневмоцилиндр/ пневмокамера
Пневмоцилиндр


Пневмоцилиндр/ пневмокамера является управляющим механизмом пневмосистемы предназначены для дистанционного управления приводом механизма выключения сцепления, рычагом демультипликатора КПП, аварийным остановом двигателя и/или другими системами привода и приводимого оборудования.


Масса, кг0,213
Ход штока, мм 25
Диаметр цилиндра, мм30
Усилие на штоке при полном ходе и давлении 0,45 МПа, Н (кгс) 240 (24)
Присоединительная резьбаМ10х1
Температурный интервал, °С-45... +80

Электромагнитные клапаны
Электромагнитный клапан

Клапаны электромагнитные КЭМ предназначены для подачи и выпуска воздуха и газов в исполнительные механизмы.


- клапаны работают при давлении на входе от 0 до 1,0 МПа. Номинальное давление 0,7 МПа
- клапаны сохраняют работоспособность после воздействия давления на вход клапана до 1,5 МПа в течение 5 мин.
- клапаны работоспособны при температуре окружающей среды от минус 50° С до плюс 70° С
- клапаны сохраняют работоспособность при изменении напряжения питания в пределах 90-125% от номинального значения
- время срабатывания клапанов в номинальном режиме работы (температура 20±5°С, давление 0,7±0,1 МПа, напряжение питания номинальное) - не более 0,03 сек.
- ресурсная наработка до отказа не менее 3 000 000 циклов
