Гидроприводы

Описание
Гидроприводы

Гидропривод (гидравлический привод) – совокупность устройств для преобразования механической энергии в гидравлическую и передачи мощности основного двигателя рабочим органам машин и механизмов.

По принципу действия гидроприводы разделяют на гидронасосы, преобразующие механическую энергию вращения приводного вала в гидравлическую энергию потока рабочей жидкости, и гидромоторы, которые преобразуют гидравлическую энергию потока рабочей жидкости в механическую энергию вращения выходного вала.

В составе силовых установок «ПСМ» используются аксиально-поршневые гидронасосы и гидромоторы регулируемого и нерегулируемого типа, со шлицевыми и шпоночными валами, левого и правого вращения, с качающим узлом и сферическим распределителем повышенной несущей способности и износостойкости. Гидронасосы и гидромоторы устанавливаются на силовые установки «ПСМ» в случае, если эти силовые установки предназначены для комплектации оборудования с объемным гидроприводом. Проектирование силовой установки с гидроприводом осуществляется конструкторским отделом «ПСМ» по техническому заданию заказчика с применением модели гидропривода, рекомендованной заказчиком.

Нерегулируемая гидравлика

Насосы и гидромоторы нерегулируемого типа состоят из качающего узла, установленного в корпусе, и крышки.

Качающий узел состоит из распределителя и гидравлического узла, в состав которого входят: вал, подшипники (роликовые конические или шариковые радиально-упорные) и блок цилиндров.

Блок цилиндров по сферической поверхности контактирует с распределителем.

Насосы изготавливаются со шлицевыми и шпоночными валами, левого и правого вращения, с различными вариантами исполнения задней крышки.


- Максимальное рабочее давление
- Назначение
- Особенности
- Технические характеристики гидронасосов
- Технические характеристики гидромоторов
- Максимальное рабочее давление
- Назначение
- Особенности
- Технические характеристики гидронасосов
- Технические характеристики гидромоторов

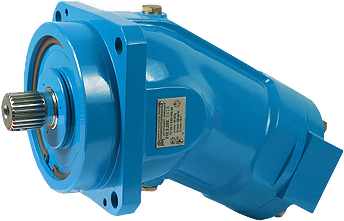

СЕРИЯ 310

310 серия

  • аналог серии A2F Bosсh Rexroth;

Максимальное рабочее давление:

- непрерывное - от 280 до 400 бар

- пиковое - от 350 до 450 бар

Назначение:

Силовые стационарные и мобильные гидроприводы с давлением до 450 бар.


Особенности:

- исполнение: аксиально-поршневые гидромашины с наклонным блоком;

- усиленный подшипниковый узел;

- усиленный распределительный узел;

- биметаллический стальной блок;

- повышенный ресурс при работе на высоких давлениях;

- возможность пристыковки гидроаппаратуры.


Технические характеристики насосов:

Типоразмер 12 28 45 56 80 112 160 250
Рабочий объем (vgmax), см3 11,6 28 45 56 80 112 160 250
Максимальная скорость вращения (nmax) при pвх= 0,2МПа, мин-1 6000 4750 3750 3750 3350 3000 2650 2100
Подача (qvmax) при nmax, л/мин 70 133 169 210 268 336 424 525

Мощность (P max), кВт
при Δp=450 бар
при Δp=400 бар
при Δp=350 бар
при Δp=250 бар


49
43
38
27


93
83
72B
52


118
105
92
65


147
130
114
81


187
166
146
104


235
209
183
130


296
263
230
165


367
326
285
204

Крутящий момент (T max), Нм
при Δp=450 бар
при Δp=400 бар
при Δp=350 бар
при Δp=250 бар


70
69
60
43


187
166
145
104


300
267
233
167


373
332
290
207


534
474
415
296


747
664
581
415


1067
948
830
593


1667
1482
1297
926

Масса (m mx), кг 4 9 17 17 19,2 29 45 65


Технические характеристики гидромоторов:

Типоразмер 12 28 45 56 80 112 160 250
Рабочий объем (vg), см3 11,6 28 45 56 80 112 160 250
Максимальная частота вращения (nmax), мин-1 6000 4750 3750 3750 3350 3000 2650 2100
Потребляемый расход (qvmax), л/мин 70 133 169 210 268 336 424 525

Мощность (P max), кВт
при Δp=450 бар
при Δp=400 бар
при Δp=350 бар
при Δp=250 бар


47
41
36
26


89
79
69
49


113
100
88
63


140
125
109
78


179
159
139
100


225
200
175
254


284
252
221
158


351
312
273
195

Крутящий момент (T max), Нм
при Δp=450 бар
при Δp=400 бар
при Δp=350 бар
при Δp=250 бар


74
66
58
41


179
159
139
99


287
256
224
160


358
318
278
199


511
454
397
284


715
636
556
397


1022
909
795
568


1597
1420
1242
887

Масса (mmax), кг 4 9 17 17 19,2 29 45 65

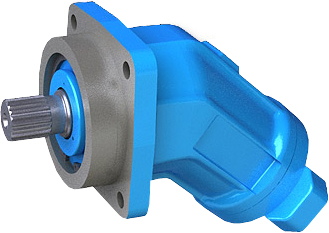

СЕРИЯ 410

410 серия

  • аналог серии A2FO и A2FM Bosсh Rexroth;

  • угол наклона блока 40 градусов;
  • рабочие объемы 56, 107 см3.

Максимальное рабочее давление:

- непрерывное - 400 бар

- пиковое - 450 бар

Назначение:

Современные силовые стационарные и мобильные гидроприводы с давлением до 450 бар.

    Особенности:

    - исполнение: аксиально-поршневые гидромашины с наклонным блоком;

    - работа на повышенных давлениях до 450 бар;

    - чугунный корпус;

    - биметаллический стальной блок;

    - угол наклона блока цилиндров 400;

    - варианты исполнения гидромоторов со встроенной клапанной аппаратурой.


    Технические характеристики насосов:

    Типоразмер 56 107
    Рабочий объем (vgmax), см3 56,1 106,7
    Максимальная частота вращения (nmax) при pвх= 0,2МПа, мин-1 3750 3000
    Подача (qvmax) при nmax, л/мин 210 320

    Мощность (P max), кВт
    при Δp=450 бар
    при Δp=400 бар


    141
    125


    214
    190

    Крутящий момент (T max), Нм
    при Δp=450 бар
    при Δp=400 бар


    358
    319


    682
    606

    Масса (m max), кг 18 32


    Технические характеристики гидромоторов:

    Типоразмер 56 107
    Рабочий объем (vgmax), см3 56,1 106,7
    Максимальная частота вращения (nmax), мин -1 3750 3000
    Потребляемый расход (qv max), л/мин 280 320

    Мощность (P max), кВт
    при Δp=450 бар
    при Δp=400 бар


    187
    167


    286
    255

    Крутящий момент (T max), Нм
    при Δp=450 бар
    при Δp=400 бар


    358
    318


    684
    608

    Масса (m max), кг
    18 32


    Регулируемая гидравлика

    Гидронасосы

    Гидромоторы
    - Максимальное рабочее давление
    - Назначение
    - Особенности
    - Виды регуляторов
    - Виды управления
    - Технические характеристики

    - Максимальное рабочее давление
    - Назначение
    - Особенности
    - Виды регуляторов
    - Виды управления
    - Технические характеристики
    - Максимальное рабочее давление
    - Назначение
    - Виды управления
    - Технические характеристики
    - Максимальное рабочее давление
    - Назначение
    - Особенности
    - Технические характеристики

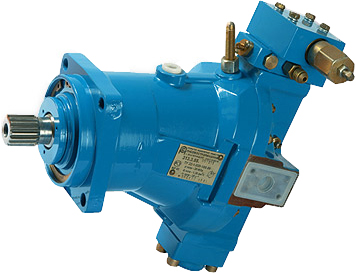

    СЕРИЯ 313

    Гидронасосы - 313 серия

    Насосы типа 313 аксиально-поршневые регулируемые имеют широкий диапазон изменения рабочего объема, различные виды регулирования и управления. В исходном состоянии рабочий объем может быть как максимальным, так и минимальным. Управление может быть позитивным или негативным. Позитивное управление увеличивает рабочий объем, а негативное управление уменьшает рабочий объем. Изменение рабочего объема вызывает изменение подачи и потребляемого (приводного) момента.

    Ограничение минимального и максимального рабочих объемов производится регулировочными винтами.

    Исполнение без ограничения рабочего объема (без винтов) является базовым.


    • аналог серии A7V Bosсh Rexroth;
    • регулируемые гидронасосы с наклонным блоком;
    • виды регулирования: LR, DR, HD, EP;
    • рабочие объемы 28, 55, 56, 80, 107, 112, 160, 250 см3.

    Максимальное рабочее давление:

    - непрерывное - от 280 до 400 бар

    - пиковое - от 350 до 450 бар


    Назначение:

    Силовые стационарные и мобильные гидроприводы с давлением до 450 бар.


    Особенности:

    - исполнение: аксиально-поршневые гидронасосы с наклонным блоком;

    - усиленный подшипниковый узел;

    - биметаллический стальной блок;

    - повышенный ресурс при работе на высоких давлениях.


    Виды регуляторов:

    - пропорциональный;

    - регулятор постоянного перепада «LS»;

    - регулятор постоянного давления;

    - регулятор постоянной мощности;

    - функционирующие только от внешнего воздействия.


    Виды управления:

    - гидравлическое пропорциональное;

    - гидравлическое прямое;

    - механическое;

    - электрогидравлическое дискретное;

    - электрогидравлическое пропорциональное со встроенным программируемым процессором.


    Технические характеристики:

    Типоразмер 12 28 55 56 80 107 112 160 250
    Рабочий объем (vgmax), см3 11,6 28 55 56 80 107 112 160 250
    Максимальная частота вращения (nmax) при pвх= 0,2МПа,  мин-1 6000 4750 3750 3750 3350 3000 3000 2650 2100
    Подача (qvmax) при nmax, л/мин
    70 133 206 210 268 321 336 424 525

    Мощность (P max), кВт
    при Δp=450 бар
    при Δp=400 бар
    при Δp=350 бар
    при Δp=250 бар


    49
    43
    38
    27


    93
    83
    72
    52


    144
    128
    112
    80


    147
    130
    114
    81


    187
    166
    146
    104


    224
    199
    174
    125


    235
    209
    183
    130


    296
    263
    230
    165


    367
    326
    285
    204

    Крутящий момент (T max), Нм
    при Δp=450 бар
    при Δp=400 бар
    при Δp=350 бар
    при Δp=250 бар


    77
    69
    60
    43


    187
    166
    145
    104


    367
    326
    285
    204


    373
    332
    290
    207


    534
    474
    41
    296


    714
    634
    555
    396


    747
    664
    581
    415


    1067
    948
    830
    593


    1667
    1482
    1297
    926

    Масса насоса (mmax), кг 9 15,5 24 22 38 40 37,5 55 85


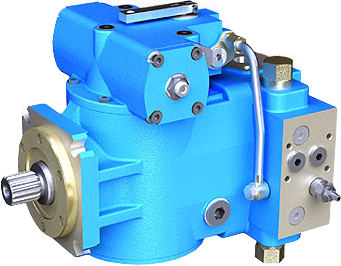

    СЕРИЯ 416

    Гидронасосы - 416 серия

    Гидронасосы серии 416 являются новым поколением гидромашин с наклонной шайбой. С учетом видов управления гидромашины серии 416 выгодно отличаются от отечественных аналогов используемых в мобильной и другой техники.

    Подача масла на выходе пропорциональна частоте вращения вала насоса и рабочему объему. При этом величину рабочего объема можно бесступенчато регулировать от нуля до максимального значения. Направление подачи жидкости можно реверсировать путем изменения наклона шайбы в противоположную сторону от нейтрального (режим нулевой подачи) положения.

    Гидронасосы серии 416 имеют встроенный насос подпитки.

    Мощный вспомогательный фланец для тандемной установки насосов допускает установку второго гидронасоса 416.0.90, либо любого другого равной или меньшей мощности. Допускается установка нескольких гидронасосов, суммарная мощность которых не должна превышать мощности основного гидронасоса. Допускается присоединение вала отбора мощности для различных целей.

    Дополнительно гидронасосы могут комплектоваться клапаном отсечки по давлению.

    Фильтрация рабочей жидкости осуществляется применением внешнего фильтра во всасывающей линии насоса подпитки, либо применением напорного фильтра, монтируемого на заднюю крышку гидронасоса в линии нагнетания насоса подпитки.

    • аналог серии A4VG Bosсh Rexroth;
    • гидронасосы аксиально-поршневые с наклонной шайбой для закрытых контуров;
    • виды управления: HW, HD, DG, EP;
    • в сочетании с гидромотором аксиально-поршневым с наклонным блоком применяются для комплектования гидростатических трансмиссий;
    • рабочие объемы 28, 90 см3.

    Максимальное рабочее давление:

    - непрерывное - 400 бар

    - пиковое - 450 бар


    Назначение:

    Предназначены для работы в замкнутых контурах для использования в мобильных, промышленных и стационарных установках.


    Особенности:

    - исполнение: аксиально-поршневые гидронасосы с наклонной шайбой;

    - многообразие видов управления;

    - в сочетании с гидромоторами серии 410, 310 представляет идеальную пару для гидростатической трансмиссии.


    Виды управления:

    - механическое сервоуправление;

    - гидравлическое прямое;

    - гидравлическое пропорциональное;

    - электрогидравлическое пропорциональное со встроенным программируемым процессором.


    Технические характеристики:

    Типоразмер 90
    Рабочий объем (vgmax), см3 90
    Максимальная частота вращения (nmax), мин-1 3200
    Подача (qv max) при nmax, л/мин 288

    Мощность (P max), кВт
    при Δp=450 бар
    при Δp=400 бар


    193
    171

    Крутящий момент (T max), Нм

    при Δp=450 бар
    при Δp=400 бар


    575
    511

    Масса (m max), кг 67

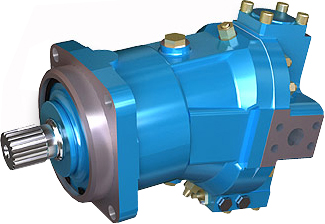

    СЕРИЯ 303

    Гидромоторы - серия 303

    Гидромоторы аксиально-поршневые, регулируемые, реверсивные типа 303 имеют широкий диапазон рабочего объема, различные виды регулирования и управления.

    В исходном состоянии рабочий объем может быть, как максимальным, так и минимальным. Управление может быть позитивным (увеличивает рабочий объем) или негативным (уменьшает рабочий объем).

    Направление, момент и частота вращения вала гидромотора определяются направлением подвода рабочей жидкости, давлением, а также собственным рабочим объемом гидромотора.

    Рабочий объем определяется диаметром поршня и углом наклона блока цилиндров относительно оси вала.

    Угол между осью вала и блока цилиндров может меняться, как в автоматическом режиме от рабочего давления в гидросистеме, так и от внешней системы управления, обеспечивая требуемые характеристики.

    Ограничение минимального и максимального рабочих объемов производится регулировочными винтами.

    Исполнение без ограничения рабочего объема (без винтов) является базовым.

    • аналог серии A6V Bosсh Rexroth;
    • регулируемые реверсивные гидромоторы с наклонным блоком;
    • виды регулирования: HZ, EZ, HD, EP;
    • рабочие объемы 12, 28, 55, 56, 80, 107, 112, 160 см3.

    Максимальное рабочее давление:

    - непрерывное - от 280 до 400 бар

    - пиковое - от 350 до 450 бар


    Назначение:

    Силовые стационарные и мобильные гидроприводы с давлением до 450 бар.


    Особенности:

    - исполнение: аксиально-поршневые гидромоторы с наклонным блоком;

    - усиленный подшипниковый узел;

    - биметаллический стальной блок;

    - повышенный ресурс при работе на высоких давлениях.


    Виды регуляторов:

    - пропорциональный;

    - регулятор постоянного давления;

    - регулятор давления по гиперболе;

    - функционирующие только от внешнего воздействия.


    Виды управления:

    - гидравлическое прямое;

    - гидравлическое пропорциональное;

    - механическое;

    - электрическое.


    Технические характеристики:

    Типоразмер 12 28 55 56 80 107 112 160
    Рабочий объем (vgmax
    v0), см3
    11,6
    0
    28
    0
    55
    0
    56
    0
    80B
    0
    107
    0
    112
    31
    160
    0
    Макс.частота вращения (nmax) при vg max
    v0 , мин-1
    6000
    7500
    4750
    6250
    3750
    5000
    3750
    5000
    3350
    4500
    3000
    4000
    3000
    4000
    2650
    3500
    Потребляемый расход (qvmax) при nmax, л/мин 70 175 275 280 360 428 448 560

    Мощность (P max), кВт
    при  vg max и Δp=450 бар
    при vg max и Δp=400 бар
    при vg max и Δp=350 бар
    при vg max и Δp=250 бар


    47
    41
    36
    29


    117
    104
    91
    65


    184
    164
    143
    102


    187
    167
    146
    104


    241
    214
    187
    134


    286
    255
    223
    159


    300
    266
    233
    167


    375
    333
    291
    208

    Крутящий момент (T max),  Нм
    при vg max и Δp=450 бар
    при vg max и Δp=400 бар
    при vg max и Δp=350 бар
    при vg max и Δp=250 бар


    74
    66
    58
    41


    179
    159
    139
    99


    351
    312
    273
    195


    358
    318
    278
    199


    511
    454
    397
    284


    684
    608
    532
    380


    715
    636
    556
    397


    1022
    909
    795
    568

    Масса (mmax), кг 6 15,5 24 22 38 40 38 55



    СЕРИЯ 403

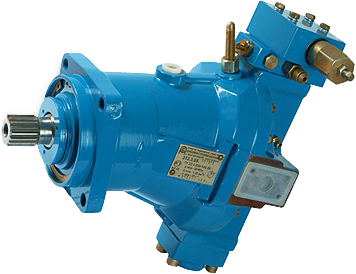

    Гидромоторы - 403 серия

    Гидромоторы аксиально-поршневые, регулируемые, реверсивные типа 403 имеют широкий диапазон рабочего объема, различные виды регулирования и управления.

    В исходном состоянии рабочий объем может быть, как максимальным, так и минимальным. Управление может быть позитивным (увеличивает рабочий объем) или негативным (уменьшает рабочий объем).

    Направление, момент и частота вращения вала гидромотора определяются направлением подвода рабочей жидкости, давлением, а также собственным рабочим объемом гидромотора.

    Рабочий объем определяется диаметром поршня и углом наклона блока цилиндров относительно оси вала.

    Угол между осью вала и блока цилиндров может меняться, как в автоматическом режиме от рабочего давления в гидросистеме, так и от внешней системы управления, обеспечивая требуемые характеристики.

    Ограничение минимального и максимального рабочих объемов производится регулировочными винтами.

    Исполнение без ограничения рабочего объема (без винтов) является базовым.

    • аналог серии A6VM Bosсh Rexroth;
    • регулируемые гидромоторы с наклонным блоком;
    • виды управления: HZ, HD;
    • рабочие объемы 55 и 107 см3.

    Максимальное рабочее давление:

    - непрерывное - 400 бар

    - пиковое - 450 бар


    Назначение:

    Современные силовые стационарные и мобильные гидроприводы с давлением до 450 бар.


    Особенности:

    - исполнение: аксиально-поршневые гидромашины с наклонным блоком;

    - работа на повышенных давлениях до 450 бар;

    - чугунный корпус;

    - биметаллический стальной блок;

    - угол наклона блока цилиндров 250;

    - варианты исполнения гидромоторов со встроенной клапанной аппаратурой.


    Технические характеристики гидромоторов:

    Типоразмер 55 107
    Рабочий объем (Vgmax), см3 54,8 107
    Максимальная частота вращения (nmax), мин-1 7000 5600
    Потребляемый расход (qvmax), л/мин 244 380
    Крутящий момент (Tmax для Vgmax), Nm 349 681
    Масса (mmax), кг 30 43
