Инженеры «ПСМ» перевернули буровую «с ног на голову»


26.03.2013

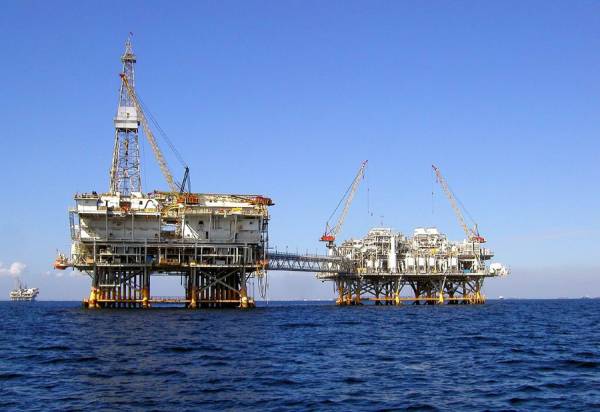

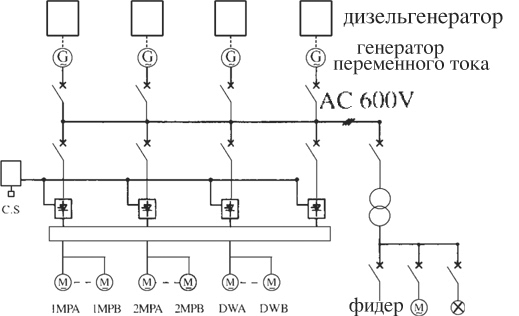

электричество.jpgСхема электрической системы буровой установкиМорские буровые платформы

Новейший конструкторский проект компании «ПСМ» полностью электрифицирует работу морской буровой платформы. Генераторы высокой мощности, тиристор и автоматическая система управления позволят отказаться от роторного нижнего и работать на верхнем силовом приводе.


Подавляющее большинство буровых, которые сейчас используются на месторождениях нефти и газа, находятся в эксплуатации уже более 40-60 лет. Они морально устарели - это факт. В основном они работают на механической системе, когда каждому элементу соответствует собственный силовой привод. В итоге, чтобы запустить ротор, лебедку и насосы требуется энергия от 5 до 9 дизельных двигателей! При поломке хотя бы одного – останавливается работа всей буровой.

Продление жизни установок-«ветеранов» возможно за счет модернизации энергетической системы. Это позволит еще долго использовать их для бурения скважин, а также многократно увеличит эффективность работ. Кроме того, разумно «реформировать» буровую – гораздо экономичнее, чем приобрести новую.

Это осознали владельцы одной из «заслуженных» платформ, бурящей сверхглубокие нефтяные скважины на Каспийском море. Их установке срочно требуется обновление. И в «ПСМ» готовы предложить конкретное решение. Новый проект включает комплексную систему энергоснабжения на базе дизель-генераторых установок с тиристорным преобразователем и консолью управления процессом бурения.

Специально для проекта «ПСМ» соберет четыре дизель-генератора мощностью 1200 кВт каждый. Они спроектированы на базе Mitsubishi - наиболее надежного двигателя в сегменте большой мощности. Конструктивные особенности и технические характеристики этого двигателя дают возможность применять его в составе сложной техники в любых условиях эксплуатации.  Электростанции укомплектованы синхронными генераторами AVK (одна из торговых марок Cummins Generator Technologies), которые будут выдавать ток напряжением 600В. Они имеют степень защиты IP 44 и сертифицированы в соответствии с условиями морского регистра.

В состав комплекса войдет и новейший тиристорный преобразователь. Он превратит полученный переменный ток в постоянный и плавно отрегулирует частоту вращения двигателей. Благодаря этому нагрузка будет равномерно распределяться между электроагрегатами, а мощность вырабатываемой энергии - «подстраиваться» под изменяющиеся потребности лебедки и буровых насосов. Специальная консоль управления в режиме реального времени выведет на экран все параметры бурения и рабочие характеристики энергоблока.

Дополнительно в комплекте предусмотрен дизель-генератор ADDo-300 (мощность 300 кВт, двигатель Doosan) с системой запуска с помощью сжатого воздуха. Он обеспечит комфортную работу сотрудников буровой установки, обеспечив энергией бытовые нужды.

Система электрического привода буровой платформы полностью отвечает новейшим требованиям технологии бурения. Во-первых, она в два раза повышает эффективность работы за счет оптимальной передачи крутящего момента к исполнительным устройствам. Во-вторых, благодаря равномерному распределению нагрузки увеличивается моторесурс энергоблока буровой. В-третьих, система электрического привода сокращает эксплуатационные затраты - расход топлива и масла снижается на 30%. А еще она позволит отказаться от использования ротора и перейти на более оптимальный верхний силовой привод.

Такая схема модернизации буровой установки относится к последним разработкам ПСМ. Решение спроектировано до малейших деталей и в ближайшее время может отправиться в производство. Мы уверены, что конструкторского опыта инженеров ПСМ достаточно для точного воплощения всех расчетов в жизнь. Ведь они уже неоднократно разрабатывали сложные инжиниринговые проекты, которые успешно функционируют в реальных условиях.


«ПСМ» - инжиниринговая компания, российский лидер по проектированию и производству дизельных генераторов и энергокомплексов. В эксплуатации находятся почти 8000 наших электростанций.

Одна из последних разработок инженеров "ПСМ" - проект комплексной системы энергоснабжения морской буровой платформы на базе дизель-генераторых установок с тиристорным преобразователем и консолью управления процессом бурения. Такая система позволит кардинально модернизировать устаревшую буровую установку - сделать ее в два раза более эффективной, на 30% сократить расходы на эксплуатацию и продлить общий срок службы.
